首頁 > 技術資料 > 高壓系統PCB絕緣設計深度剖析

高壓系統PCB絕緣設計深度剖析

  • 2025-05-15 11:43:00
  • 瀏覽量:286

在 800V 高壓系統中,PCB 絕緣設計至關重要,需充分保障系統的安全與穩定運行。以下是關于 800V 高壓系統 PCB 絕緣設計、0.5mm 爬電距離實現方案,以及不同基材耐壓特性的詳細介紹。


 一、800V 高壓系統 PCB 絕緣設計要點

 (一)絕緣材料選擇



  1. 材料耐壓特性

選擇絕緣材料時,其耐壓特性必須滿足系統電壓要求。材料的介電強度應遠大于系統可能出現的最大電壓,以防止擊穿。例如,常用的 FR - 4 材料的介電強度約為 10 - 30kV/mm,而在一些特殊的高壓應用場景中,陶瓷填充材料的介電強度可超過 5kV/mm,能更好地適應高壓系統需求。

  2. 材料穩定性

絕緣材料在長期使用過程中,應具備良好的化學穩定性和熱穩定性,以抵抗環境因素對絕緣性能的影響,如溫度變化、濕度等。避免因材料性能退化而導致絕緣失效。



 (二)爬電距離與電氣間隙



  1. 爬電距離設計

爬電距離是指兩個導電部分之間沿絕緣材料表面的最短距離。在 800V 高壓系統中,為實現 0.5mm 爬電距離,可采用以下幾種方案:

   增加絕緣層厚度 :通過適當增加 PCB 絕緣層的厚度,提高爬電距離。這可以有效增強絕緣性能,防止表面閃絡。

   優化 PCB 表面形狀 :設計特殊的 PCB 表面形狀,如增加凹槽、凸起等結構,延長爬電路徑。例如,在相鄰的導電線路之間設置絕緣障礙物,迫使電流沿著更長的路徑爬行,從而在有限的空間內實現 0.5mm 爬電距離。

   使用絕緣涂層 :在 PCB 表面涂覆絕緣涂層,如硅樹脂、聚酰亞胺等。這些涂層可以填充 PCB 表面的微小孔隙和不平整處,形成一層均勻的絕緣層,增加爬電距離并提高表面絕緣性能。

  1. 電氣間隙控制

電氣間隙是指兩個導電部分之間的直線距離。在高壓系統中,需確保電氣間隙足夠大,以防止空氣擊穿導致短路。合理布置高壓元件和線路,避免尖端放電現象,確保電氣間隙符合安全標準。



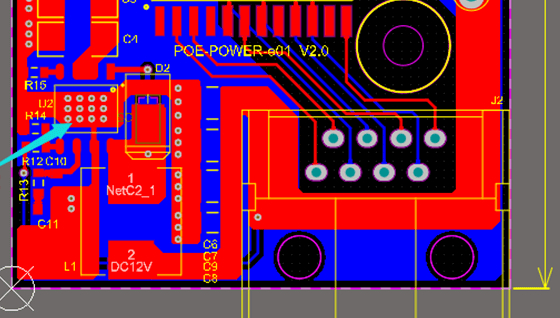

 (三)高壓元件布局



  1. 元件間距

高壓元件之間的間距應足夠大,以減少電場強度,防止電弧放電。根據系統電壓和安全標準,確定合適的元件間距。例如,在 800V 系統中,高壓元件之間的間距通常不小于 5mm。

  2. 元件位置

將高壓元件放置在 PCB 的邊緣或相對獨立的區域,避免與其他低壓元件和信號線路交叉。這樣可以降低高壓對低壓部分的干擾,提高整個系統的安全性。



 二、不同基材耐壓特性對比(FR - 4 vs 陶瓷填充)

 (一)FR - 4 基材



  1. 耐壓特性

FR - 4 是一種常見的環氧玻璃纖維材料,具有良好的絕緣性能和機械性能。其介電強度一般在 10 - 30kV/mm 之間,能夠滿足一般的高壓系統需求。但在超過其耐壓極限時,容易出現擊穿現象。

  2. 優點

   成本低 :FR - 4 生產工藝成熟,材料成本相對較低,適合大規模生產。

   機械性能好 :具有較高的強度和剛度,便于加工和制造。

   加工性佳 :易于鉆孔、布線和層壓,適合復雜的 PCB 設計。

  3. 缺點

   耐壓有限 :在超高壓系統中,可能無法滿足絕緣要求。

   吸濕性較強 :在潮濕環境下,絕緣性能會有所下降。



 (二)陶瓷填充基材



  1. 耐壓特性

陶瓷填充材料通常具有更高的介電強度,一般可超過 5kV/mm。其優異的絕緣性能和耐高溫特性使其在高壓、高功率密度的應用中表現出色。

  2. 優點

   高耐壓 :能夠承受更高的電壓,降低擊穿風險。

   低吸濕性 :在潮濕環境中仍能保持良好的絕緣性能。

   高導熱性 :有利于熱量的散發,提高系統的熱穩定性。

  3. 缺點

   成本高 :生產工藝相對復雜,材料成本較高。

   脆性大 :機械性能相對較差,容易在加工和使用過程中出現破裂。
