PCB疊層設計中的阻抗控制策略

  • 2025-05-12 10:11:00
  • 瀏覽量:75

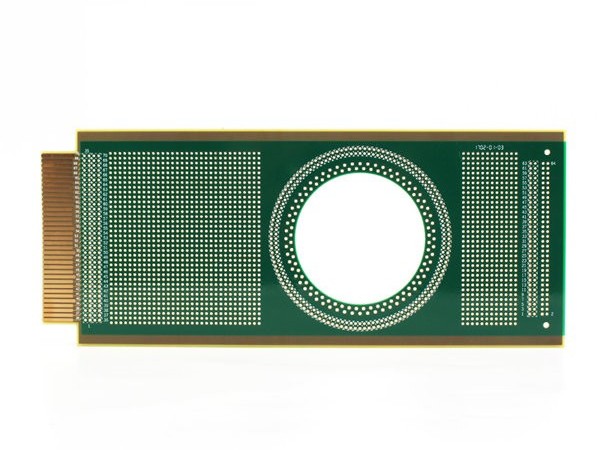

隨著電子設備高頻高速化趨勢加劇,精準的阻抗控制變得愈發關鍵。


 阻抗控制的重要性

信號在傳輸過程中,若阻抗出現不匹配,會導致反射、衰減、串?dāng)_等信號完整性問題,影響電路穩定運行。尤其在高速數字電路與射頻電路中,阻抗控制直接決定信號傳輸質量。



 影響阻抗的因素及管控策略

 信號線幾何形狀優化

信號線的線寬、線厚和間距是影響阻抗的關鍵幾何因素。例如,在設計微帶線時,加寬線寬可降低阻抗,一般高頻信號線寬設計在 0.2 至 0.5 毫米之間。我們利用專業設計軟件進行仿真模擬,精準調整線條參數,確保阻抗符合設計要求。



 材料特性精準匹配

介質材料的介電常數(Dk)和損耗因子(Df)對阻抗影響顯著。不同材料組合可滿足特定阻抗需求。對于高頻應用,我們選用低 Dk 和低 Df 的特殊材料,如 Rogers 或 Teflon 材料,保證信號高速傳輸時的穩定性。



 層間結構合理設計

在疊層設計中,信號層與地層或電源層的間距及排列方式影響阻抗。將高速信號層緊鄰地層放置,形成緊密的層間耦合,可有效控制阻抗。以六層板為例,我們常采用“頂層(信號層)→ 電源層 → 地層 → 高速信號層 → 地層 → 底層(信號層)”的疊層結構,使高速信號層與地層緊密相鄰,確保阻抗穩定。



 過孔設計精細管控

過孔會引入寄生電感和電容,影響阻抗連續性。我們優化過孔尺寸與布局,采用盲孔和埋孔技術減少過孔數量,降低對阻抗的干擾。同時,對過孔進行精密的金屬化處理,確保過孔處的阻抗匹配。



 阻抗控制的實施流程

1. 需求分析:與客戶深入溝通,明確電路的工作頻率、信號類型及阻抗要求。

2. 設計仿真:運用專業仿真軟件(如 SI9000、HyperLynx),對不同疊層與布線方案進行阻抗仿真,預測潛在問題。

3. 材料選擇:根據仿真結果和性能指標,為客戶推薦合適的 PCB 材料。

4. 生產管控:在生產中,嚴格控制材料參數、加工精度,確保阻抗一致性。

5. 測試驗證:使用時域反射儀(TDR)等設備對成品進行阻抗測試,對比仿真結果,驗證阻抗控制效果。
