PCB疊層設計中的過孔設計策略

  • 2025-05-12 10:06:00
  • 瀏覽量:81

過孔作為連接不同層級的重要結構,其設計的合理性直接關系到電路板的性能與可制造性。


 一、過孔的分類與應用場景

過孔主要分為通孔、盲孔和埋孔。通孔貫穿 PCB 的所有層級,適用于連接頂層到底層的電路;盲孔連接表層和內層,但不穿透整個板子;埋孔則完全位于內層,不與表層接觸。在六層板等多層板設計中,盲孔和埋孔能有效提升布線密度,減少不必要的層間連接,優化信號完整性。



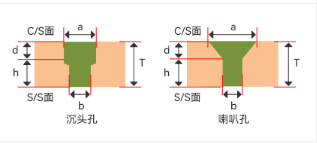

 二、過孔尺寸設計

過孔的尺寸設計需綜合考慮電氣性能和制造工藝??讖酱笮∮绊懖季€空間和連接可靠性。一般信號過孔的孔徑建議大于 0.3mm,以確保良好的電氣連接和可制造性。電源和地過孔可根據電流大小適當增大孔徑,以降低電阻和溫升。同時,過孔的銅環寬度也需精心設計,建議銅環寬度不小于 0.2mm,以保證足夠的電流承載能力和機械強度。



 三、過孔的布局優化

合理布局過孔可提升電路板性能。在高速信號區域,減少過孔數量,避免信號傳輸路徑上的過多阻抗變化,降低信號反射和延遲。將過孔集中在低速信號區域或電源地網絡附近,優化布線布局。同時,避免過孔過于密集,以免影響層間對齊精度和制造良率。



 四、過孔與布線的協調

過孔與布線的協調至關重要。保持過孔與信號線垂直,避免斜角或彎曲,以減少信號傳輸損耗。信號線靠近過孔時,建議保持一定的安全距離,防止過孔加工誤差導致信號線短路或斷路。在六層板設計中,優化內層布線,盡量減少過孔數量,提升信號傳輸質量。



 五、特殊過孔技術應用

盲孔和埋孔技術在六層板等多層板設計中具有顯著優勢。盲孔適用于連接表層和內層的關鍵節點,減少頂層和底層的布線壓力。埋孔則用于內層之間的局部連接,優化電源和地的分布。利用盲孔和埋孔構建獨立的電源和地網絡,降低電源阻抗,減少電源噪聲干擾。



 六、過孔的制造工藝保障

我們采用先進的數控鉆孔設備和高精度光學定位系統,確保過孔的位置精度達到微米級??妆诓捎没瘜W(xué)沉銅和電鍍工藝,形成均勻致密的金屬銅層,保證過孔的導電性和可靠性。生產全程嚴格遵循質量管控體系,多道檢測工序確保過孔質量。



 七、與客戶的緊密合作

在項目初期,我們與客戶深度溝通,了解其設計需求和性能指標。根據客戶要求,提供專業的過孔設計方案建議,優化過孔尺寸、布局和類型選擇。在生產過程中,實時反饋生產進度和質量情況,確保最終產品符合設計預期。
