PCB 微帶線和帶狀線布線技巧

  • 2025-05-09 10:20:00
  • 瀏覽量:175

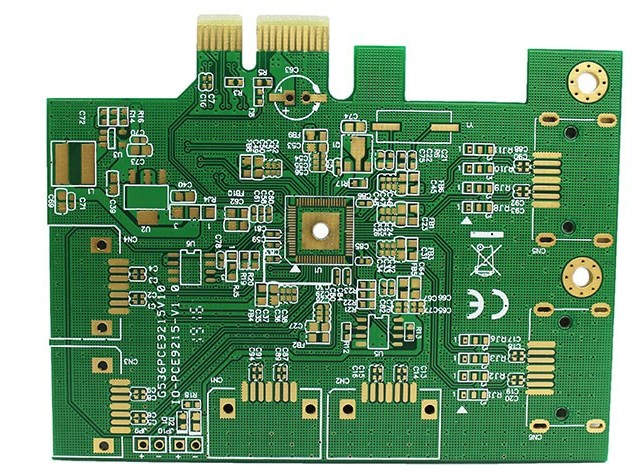

在 PCB 設計中,微帶線和帶狀線是兩種常見的高速信號布線方式,主要用于傳輸高頻信號。


 一、了解微帶線和帶狀線的特點



微帶線通常由單根導線組成,位于 PCB 的頂層,與地平面相鄰。它具有易于制造、成本低的優點,但屏蔽效果一般,容易受到外界電磁干擾。帶狀線則是由兩層導線組成,中間夾有絕緣介質。它具有良好的屏蔽效果,能有效降低電磁干擾,但制造工藝相對復雜,成本也較高。



 二、微帶線布線要點



  1. 布線寬度:根據信號的頻率和傳輸要求,選擇合適的布線寬度。一般來說,頻率越高,布線寬度要越窄。例如,在 GHz 頻段,布線寬度通常在幾分之一毫米到幾毫米之間。這主要是為了控制微帶線的特性阻抗,使其與信號源和接收端的阻抗相匹配,減少信號反射和損耗。

  2. 布線長度:盡量縮短微帶線的長度,以減少信號傳輸延遲和損耗。長的微帶線不僅會增加信號的衰減,還可能引入更多的噪聲和干擾。

  3. 過孔處理:在微帶線布線過程中,盡量減少過孔的使用。過孔會引入阻抗不連續性和寄生電容,影響信號傳輸質量。如果必須使用過孔,要合理選擇過孔的大小和位置,盡量保持微帶線的阻抗連續性。



 三、帶狀線布線要點



  1. 布線寬度:與微帶線類似,帶狀線的布線寬度也應根據信號的頻率和傳輸要求進行選擇。同時,要注意保持兩層導線的對稱性,以確保帶狀線的特性阻抗穩定。

  2. 布線位置:帶狀線位于兩層地平面之間,兩層地平面應盡量靠近,以提供良好的屏蔽效果。地平面之間的距離一般在零點幾毫米到幾毫米之間,具體距離要根據信號的頻率和傳輸要求確定。

  3. 過孔處理:帶狀線布線過程中,過孔的使用要更加謹慎。過孔不僅會影響帶狀線的阻抗連續性,還可能破壞地平面的完整性。如果需要使用過孔,要盡量避免在帶狀線附近打孔,并確保過孔與兩層地平面的良好連接。



 四、微帶線和帶狀線的阻抗匹配



阻抗匹配是微帶線和帶狀線布線的關鍵。無論采用哪種布線方式,都要確保布線的特性阻抗與信號源和接收端的阻抗相匹配??梢酝ㄟ^調整布線寬度、厚度、介質材料以及過孔大小和位置等參數來實現阻抗匹配。例如,在微帶線布線中,增大布線寬度可以降低特性阻抗;在帶狀線布線中,調整兩層地平面之間的距離可以改變特性阻抗。
