模擬和數字信號混合布線技巧
電子設計中,常常需要將模擬信號和數字信號混合布線在同一塊 PCB 上。由于模擬信號和數字信號對干擾的敏感度不同,且數字信號會產生噪聲干擾到模擬信號,因此,需要仔細規劃布線策略以確保兩者的兼容性和信號質量。以下是模擬和數字信號混合布線的實用方法:
一、元件布局
合理布局模擬和數字元件。將模擬元件和數字元件分別集中放置在電路板的不同區域。模擬元件對噪聲敏感,應遠離數字元件,特別是高頻、高速數字元件。模擬元件和數字元件之間的距離應至少保持在一個信號波長的十分之一以上,以減少電磁耦合。在元件布局時,應使信號的流向自然,避免信號線的交叉和迂回。
二、信號線布線

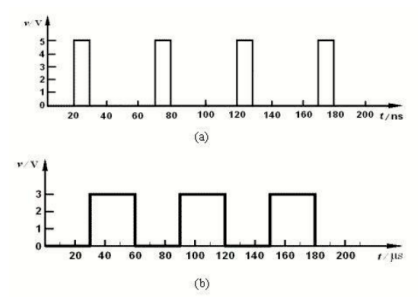

模擬信號線和數字信號線應盡量分開布線。模擬信號線應盡量短且直,以減少信號衰減和干擾。數字信號線可以適當長一些,但要注意控制信號的上升時間,以減少電磁輻射。信號線之間應保持足夠的間距,以避免串?dāng)_。一般建議模擬信號線之間的間距為信號線寬度的三倍以上,數字信號線之間的間距為信號線寬度的兩倍以上。在模擬信號線和數字信號線必須交叉時,應盡量使它們垂直交叉,以減少耦合。如果信號線需要跨越模擬和數字區域,應采用屏蔽措施,如在信號線兩側布置地線,形成屏蔽帶。
三、電源和地線布置
電源和地線的布置對模擬和數字信號的混合布線至關重要。應為模擬電路和數字電路分別設置獨立的電源區域和地線回路??梢圆捎梅指铍娫磳雍偷貙拥姆绞剑瑢⒛M電源和數字電源、模擬地和數字地分開。在電源進入模擬區域之前,應設置濾波電容,以濾除電源中的數字噪聲。同時,應確保模擬地和數字地在一點連接,通常在電源入口處或系統與外界接口處進行連接,以避免地線電位差引起的干擾。
四、布線寬度和阻抗匹配
根據信號的特性,合理選擇布線寬度和阻抗匹配。模擬信號線的布線寬度應根據信號電流的大小和頻率進行選擇。數字信號線的布線寬度則主要考慮信號的驅動能力和傳輸延遲。對于高頻信號,應特別注意阻抗匹配,以減少信號反射和失真??梢酝ㄟ^調整布線寬度、厚度和介質材料來實現阻抗的連續性和匹配。
五、電磁兼容性(EMC)設計
為了提高電路的電磁兼容性,可以采取以下措施:
1. 在電路板周圍設置屏蔽罩,減少外部電磁干擾對電路的影響。
2. 對于敏感的模擬信號線和高頻數字信號線,可以采用屏蔽電纜或在 PCB 上設計屏蔽層。
3. 在電源線和地線上布置濾波元件,如電容、電感等,濾除電源和地線上的噪聲。
