信號完整性:阻抗匹配與串擾問題的精準解決方案
在高速電路設計領域,信號完整性分析是確保電子設備性能與可靠性的關鍵環節。其中,阻抗匹配和串擾問題作為信號完整性分析中的核心要點,是否得到精準解決,直接關系到信號傳輸?shù)馁|(zhì)量與系統運行的穩定性。
一、阻抗匹配:信號傳輸?shù)年P(guān)鍵環節
阻抗匹配在信號完整性分析中起著至關重要的作用。當信號在傳輸線上傳播時,如果傳輸線的特性阻抗與信號源以及負載的阻抗不匹配,就會產生信號反射。這種反射會導致信號波形畸變,出現過沖和振蕩現象,進而影響信號的質量和設備的正常運行。
常見的阻抗匹配方法包括串聯終端匹配、并聯終端匹配以及戴維南終端匹配等。每種方法都有其適用的場景和優缺點。例如,串聯終端匹配適用于驅動端阻抗較低的情況,通過在驅動端串聯一個電阻來匹配傳輸線的特性阻抗,結構簡單且成本較低。而并聯終端匹配則是在接收端并聯一個電阻,適用于接收端阻抗較高的情況,能夠有效吸收反射信號,但可能會增加功耗。
二、串擾:信號之間的相互干擾

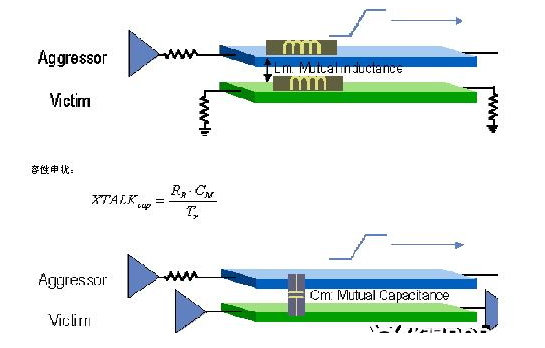

串擾是信號完整性分析中另一個不容忽視的問題。在高密度的 PCB(印刷電路板)設計中,信號線之間的耦合效應會導致串擾的產生。串擾會使相鄰信號線上的信號相互干擾,導致信號失真、誤觸發等問題,嚴重影響系統的性能和穩定性。
例如,在通信設備中,由于信號線之間的串擾,可能會導致數據傳輸?shù)恼`碼率增加,通信質量下降。因此,設計人員需要采取有效的措施來減少串擾的影響。
減少串擾的方法主要包括增加信號線之間的間距、減小信號線的長度、使用屏蔽層以及優化信號線的布局等。增加信號線之間的間距可以有效減小耦合效應,從而降低串擾。減小信號線的長度可以減少信號在傳輸過程中的耦合機會。使用屏蔽層可以隔離信號線之間的電磁場,有效抑制串擾。優化信號線的布局,如避免信號線的平行布線、合理安排信號線的走向等,也可以顯著減少串擾的發生。
三、信號完整性分析的綜合考量
為了確保信號完整性分析的到位,設計人員需要從多個方面進行綜合考量。首先,要對電路的工作頻率、信號速率、負載特性等進行詳細分析,以確定阻抗匹配和串擾問題的嚴重程度。其次,要選擇合適的分析工具和方法,如使用信號完整性仿真軟件進行仿真分析,提前預測可能出現的問題,并采取相應的解決措施。最后,要在實際的 PCB 布局布線過程中嚴格遵循設計規范,確保阻抗匹配和串擾控制措施的有效實施。
在實際的信號完整性分析過程中,部分設計人員可能會因為時間緊迫、經驗不足等原因,對阻抗匹配和串擾問題的考慮不夠充分,導致信號傳輸質量問題和系統運行不穩定。因此,充分認識到阻抗匹配和串擾問題的重要性,并采取有效的分析和解決措施,是保障電子設備性能和可靠性的關鍵。
總之,信號完整性分析必須充分考慮阻抗匹配和串擾問題,通過精準的設計和優化,為電子設備提供高質量的信號傳輸,以滿足其日益增長的性能和可靠性要求。
