在電子設計領域，尤其是多層 PCB（印刷電路板）設計中，四層板的布線策略對于信號完整性起著至關重要的作用。而 3W 規則作為一種有效的布線指導原則，與串擾抑制緊密相關，能夠為設計人員提供切實可行的解決方案，解決信號傳輸過程中的干擾問題。

一、四層板 3W 規則詳解

3W 規則是指信號線間距應大于等于 3 倍線寬。這一規則的核心在于通過合理設置信號線之間的間距，來降低信號線之間的耦合效應，從而減少串擾。

例如，當信號線寬度為 0.2mm 時，按照 3W 規則，信號線之間的間距應至少為 0.6mm。這樣的間距設置能夠在一定程度上隔離信號線之間的電磁場，防止信號之間的相互干擾。在四層板設計中，這一規則需要被嚴格遵循，尤其是在高密度布線區域，如芯片周邊的信號引出線部分。

二、相鄰層走線正交布局的優勢

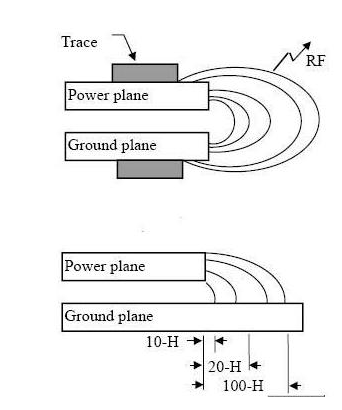

除了信號線間距的設置，相鄰層走線正交布局也是降低串擾的重要手段。在四層板中，通常會有兩個信號層和兩個電源 / 地層。當相鄰的兩個信號層的走線方向相互垂直時，可以顯著減少層間串擾。

這是因為正交布局能夠減小信號線之間的耦合面積，降低電磁場的相互影響。例如，如果第一信號層的走線方向為水平方向，那么相鄰的第二信號層的走線方向應為垂直方向。這種布局方式在實際的 PCB 設計中可以通過合理的規劃和布線策略來實現，尤其是在進行大面積布線時，能夠有效提高信號的完整性。

三、如何在四層板設計中應用 3W 規則與正交布局來抑制串擾

在實際的四層板設計過程中，設計人員需要綜合考慮多個因素，以確保 3W 規則與正交布局的有效應用。

首先，在設計初期的規劃階段，要根據電路的信號特性、頻率以及布線密度等因素，確定合理的信號線寬度和間距。對于高速信號線，可能需要更嚴格的間距設置，甚至超過 3W 規則的要求。同時，要規劃好相鄰層的走線方向，確保正交布局的可行性。

其次，在布線過程中，要嚴格遵循設計規范，使用專業的 PCB 設計軟件進行布線操作。這些軟件通常具有布線規則檢查功能，可以幫助設計人員及時發現并糾正不符合 3W 規則和正交布局要求的布線情況。例如，一些先進的設計軟件可以在布線時實時顯示信號線間距和走線方向是否符合要求，從而提高設計效率和準確性。

此外，對于一些難以避免的特殊情況，如空間限制導致無法滿足 3W 規則時，可以考慮采用其他輔助措施來抑制串擾。例如，增加信號線與地線之間的耦合，利用地線的屏蔽作用來減少信號線之間的干擾；或者在信號線之間添加屏蔽線，如在兩條高速信號線之間布置一條接地的屏蔽線，以隔離信號之間的電磁場。

總之，在四層板設計中，充分應用 3W 規則與相鄰層走線正交布局，是解決信號完整性問題、抑制串擾的有效方法。設計人員需要在設計過程中嚴格遵循這些規則，并結合實際的電路特性進行優化，以確保電子設備的高性能和高可靠性。
