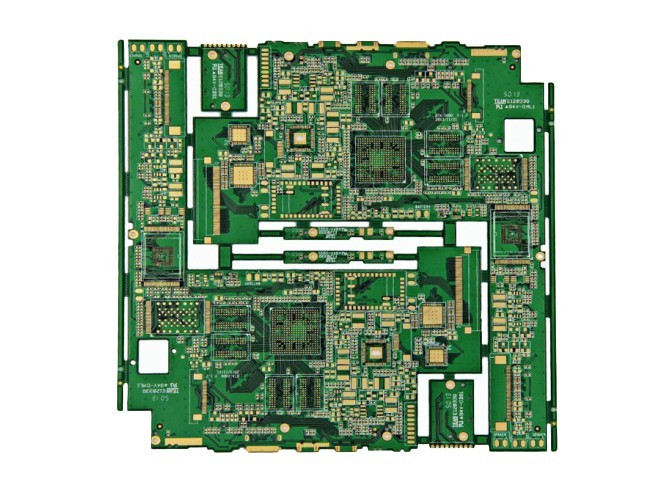

四層PCB高速信號布線優化:阻抗匹配與等長處理策略
隨著電子設備向高頻、高速方向發展,四層PCB(Printed Circuit Board)在高速信號傳輸中的應用日益廣泛。然而,高速信號(如DDR、USB、HDMI等)對阻抗匹配、差分對布局及等長處理提出了更高要求。本文將深入探討如何在四層PCB設計中優化高速信號布線,確保信號完整性與系統穩定性。
1. 阻抗匹配的重要性
阻抗匹配是四層PCB設計的核心,直接影響信號傳輸?shù)馁|(zhì)量和系統的穩定性。阻抗失配會導致信號反射、傳輸損耗、電磁干擾(EMI)等問題,甚至引發系統崩潰。
- 阻抗匹配的關鍵因素:
- 線寬與間距:線寬越寬,阻抗越低;線距越小,阻抗越低。
- 參考平面:信號層需與參考平面(如地平面或電源平面)相鄰,確保信號回流路徑的連續性。
- 材料選擇:選擇低損耗(Low-Dk/Df)板材(如Rogers或Isola FR4)可減少信號衰減。
2. 四層PCB的層疊設計
合理的層疊設計是實現阻抗匹配的基礎。典型的四層PCB疊構為:頂層(信號層)—地平面—電源平面—底層(信號層)。這種設計可以有效減少EMI干擾,同時優化信號回路。
- 層疊設計要點:
- 介電層厚度控制:通過調整介電層厚度(如PP片厚度)確保特性阻抗符合設計要求。
- 銅箔厚度:銅箔厚度越薄,阻抗越高,需根據設計需求選擇合適的銅箔重量。
3. 差分對布局與等長處理
高速差分信號(如USB、LVDS)需要嚴格匹配線寬、線距,并采用蛇形走線補償長度差異,避免時序偏移。
- 差分對設計要點:
- 線寬與間距:保持差分線等長(±5mil以內)和對稱間距,減少共模噪聲。
- 包地設計:建議在差分信號線外采用包地屏蔽,降低EMI風險。
- 蛇形走線:通過蛇形走線補償長度差異,確保信號時序一致。
4. 材料選擇與電氣性能優化
- 低損耗材料:選用低損耗板材(如Rogers或Isola FR4)可減少信號衰減,提升高頻性能。
- 電源完整性(PI):采用低阻抗電源平面布局,合理布置去耦電容,抑制高頻噪聲。
- EMI控制:優化地平面連續性,避免分割造成的回流路徑斷裂。
5. 仿真與測試驗證
在設計階段,使用仿真工具(如HyperLynx、ADS)預先優化設計,并結合TDR(時域反射)測試確保阻抗誤差小于±10%。
6. 總結
通過合理的層疊設計、精準的阻抗匹配、優化的差分對布局及等長處理策略,四層PCB能夠有效提升高速信號的傳輸質量,確保系統的穩定性和可靠性。選擇低損耗材料、優化電源完整性及仿真驗證是實現高性能設計的關鍵。
