首頁 > 技術資料 > PCB混壓結構熱膨脹協調結構如何設計?

PCB混壓結構熱膨脹協調結構如何設計?

  • 2025-04-07 09:29:00
  • 瀏覽量:147

在現代PCB(印刷電路板)設計中,混壓結構的應用日益廣泛。由于不同材料的熱膨脹系數(CTE)差異,熱膨脹不匹配會引發熱應力,從而影響PCB的可靠性和使用壽命。本文將重點探討金屬嵌埋層(CTE 17ppm/℃)與有機基板(CTE 14ppm/℃)之間的熱膨脹協調設計,并分析其熱應力分布。


 金屬嵌埋層與有機基板的CTE差異

金屬嵌埋層的CTE為17ppm/℃,而有機基板的CTE為14ppm/℃。這種差異在溫度變化時會導致材料之間的膨脹和收縮不協調,從而產生熱應力。研究表明,CTE差異越大,熱應力越顯著,尤其是在高溫環境下,這種應力可能導致材料分層或裂紋。



 熱應力的產生與分布

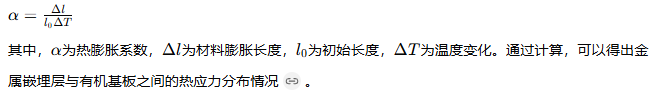

熱應力的產生與材料的CTE差異、溫度變化范圍以及材料的幾何結構密切相關。根據熱膨脹公式:




 熱膨脹協調設計策略

1. 材料選擇與優化:選擇CTE接近的材料組合,以減少熱膨脹不匹配。

2. 結構設計:采用拓撲優化設計,增強材料的熱膨脹協調性。

3. 界面增強:通過界面增強技術,提高材料之間的粘結強度,減少熱應力集中。



在PCB混壓結構設計中,熱膨脹協調設計是確??煽啃缘闹匾h(huán)節。通過合理選擇材料、優化結構設計以及增強界面粘結,可以有效降低熱應力,延長PCB的使用壽命。
