如何通過半固化片流膠量控制技術防止四層板缺陷
在PCB制造過程中,層壓工藝是確保多層板質量和性能的關鍵環節。其中,半固化片的流膠量控制技術直接影響層壓效果和最終產品的可靠性。本文將探討如何通過粘度-溫度曲線確定最佳層壓壓力(15-25psi),以有效防止多層板空洞缺陷。

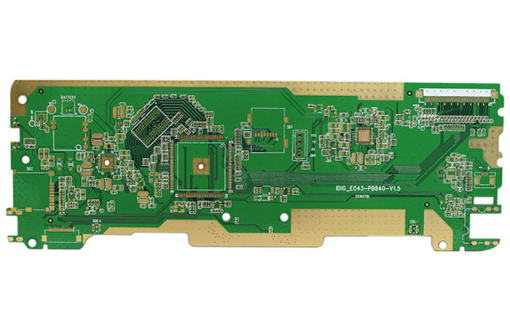

一、半固化片流膠量控制的重要性
半固化片(Prepreg)是多層PCB制造中的核心材料,其主要作用是通過樹脂的流動和固化將各層粘合在一起。流膠量的控制直接影響層間結合力、信號完整性以及產品的機械強度。如果流膠量不足,可能導致層間空洞或分層;而流膠量過多則可能引發樹脂溢出和電氣性能下降。
二、粘度-溫度曲線的應用
粘度-溫度曲線是流膠量控制的關鍵工具。通過測量半固化片在不同溫度下的粘度變化,可以確定樹脂的最佳流動范圍。粘度與溫度呈反比關系,溫度升高時粘度降低,樹脂流動性增強。通過精確控制層壓溫度,可以確保樹脂在適當?shù)恼扯认铝鲃?dòng),從而優化層壓效果。

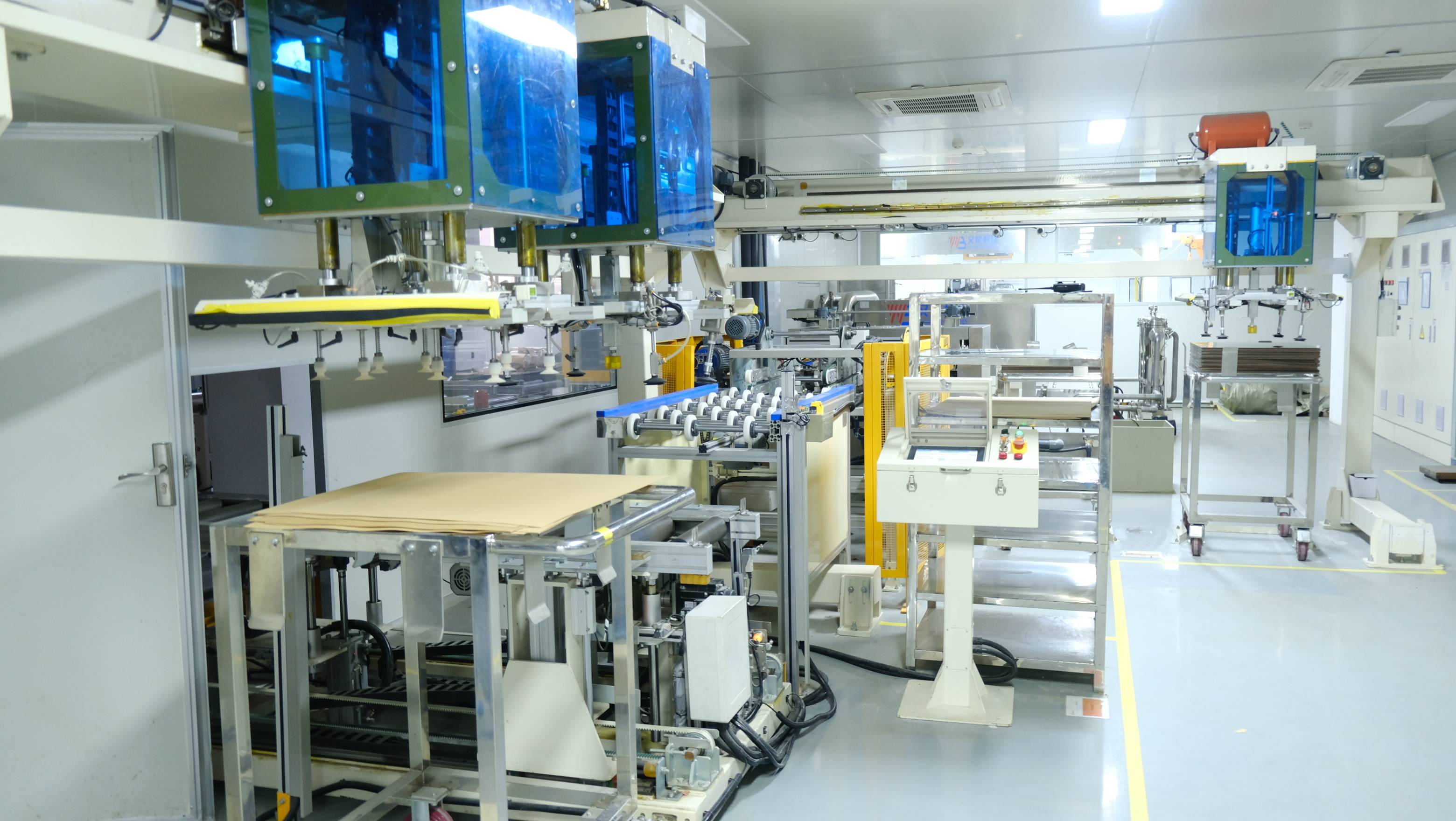

三、層壓壓力優化
層壓壓力的優化是防止空洞缺陷的重要手段。研究表明,15-25psi的層壓壓力范圍能夠有效平衡樹脂流動和層間結合力。過低的壓力可能導致樹脂流動不足,形成空洞;而過高的壓力則可能擠出過多樹脂,導致分層或缺膠。
(一)預壓階段
在預壓階段,通常施加0.56-0.7Mpa(80-100磅/平方英寸)的壓力,時間為7-8分鐘。此階段的主要目的是排除層間空氣并初步填充樹脂。
(二)全壓階段
進入全壓階段后,壓力應調整至1.12-1.4Mpa(160-200磅/平方英寸),并保持80-90分鐘。此階段確保樹脂充分流動并固化,徹底排除氣泡。
四、防止空洞缺陷的綜合策略
1. 精確控制升溫速率:過快的升溫可能導致樹脂過早固化,影響流動性;而過慢的升溫則可能延長工藝時間。
2. 優化層壓時間:預壓和全壓時間需根據半固化片的特性進行調整,以確保樹脂流動和固化達到最佳狀態。
3. 采用真空層壓技術:真空層壓能夠有效去除層間空氣,減少空洞形成的風險。
通過粘度-溫度曲線優化層壓壓力,并結合精確的升溫速率和時間控制,可以有效防止多層板空洞缺陷,提高PCB的可靠性和性能。在未來的PCB制造中,隨著材料和工藝技術的不斷發展,流膠量控制技術將繼續成為提升產品質量的重要手段。
