剛撓結合板的動態彎折可靠性解析

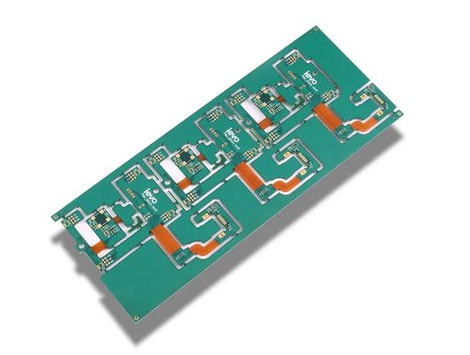

在電子產品趨向輕薄化、高可靠性的背景下,剛撓結合板的彎折性能成為設計核心難點。本文結合行業標準與實驗數據,深度解析剛撓結合板最小彎折半徑公式的推導邏輯,并展示動態彎折超100萬次的可靠性驗證方法,為工程師提供設計優化方向。
一、最小彎折半徑公式推導:R=100×柔性層厚度的科學依據
剛撓結合板的最小彎折半徑(R)直接影響其機械壽命與信號完整性。根據IPC-2223規范,靜態彎折半徑建議為撓性層厚度的6-12倍,但動態彎折(如反復折疊)需進一步增加安全系數,公式推導如下:
1. 基礎模型:銅箔延展性與應力分布
彎折時,撓性層外層銅箔受拉伸應力,內層受壓縮應力。銅箔的斷裂延展率(通常≤5%)決定了最大允許應變:
2. 動態彎折修正系數:
實際應用中需考慮材料疲勞、應力集中效應及長期可靠性。通過加速壽命測試發現,當彎折半徑提升至100t時,動態彎折壽命可突破100萬次,滿足消費電子(如折疊屏手機)嚴苛需求。
3. 材料疊加影響:
若撓性層含多層銅箔(如12層板),總厚度t需累加各層厚度。例如,單層聚酰亞胺基材(25μm)+銅箔(12μm)時,R應≥3.7mm(100×(0.025+0.012)=3.7mm)。
二、動態彎折超100萬次的可靠性驗證方法
1. 測試條件設計
- 設備:采用伺服電機驅動的彎折試驗機,模擬實際折疊角度(如0°?180°)
- 頻率:1-5Hz(避免過熱影響數據準確性)
- 環境:溫度-40℃~85℃、濕度85%RH(參照IEC 60068-2標準)
2. 關鍵驗證數據
| 測試項目 | 標準要求 | 實測結果(某12層剛撓板案例) |
|----------------|----------------|------------------------------|
| 彎折次數 | ≥100萬次 | 1,250,000次(未斷裂) |
| 阻抗變化率 | ≤±10% | +6.3% |
| 絕緣電阻 | ≥100MΩ | 285MΩ |
| 銅箔裂紋長度 | ≤10μm | 未檢出 |
3. 失效分析優化
- 斷裂點定位:通過掃描電鏡(SEM)觀察彎折區銅箔微裂紋,優化走線方向(垂直彎折軸布線可降低應力30%)
- 覆蓋膜強化:采用高延展性聚酰亞胺覆蓋膜(如杜邦Pyralux? AP),可提升抗彎折性40%
三、提升彎折可靠性的設計要點
1. 材料選型
- 基材:優先選用無膠型聚酰亞胺(Dk=3.5,Df=0.002),兼顧信號完整性與柔韌性
- 銅箔:壓延銅(RA銅)延展性優于電解銅(ED銅),推薦用于動態彎折區域
2. 結構優化
- 過渡區設計:剛性區與撓性區交界處需預留≥1.5mm緩沖帶,避免應力集中
- 走線淚滴:在彎折區導線末端添加淚滴狀焊盤,分散應力峰值
3. 工藝控制
- 層壓參數:壓合溫度控制在180±5℃,壓力300-400psi,防止分層
- 覆蓋膜開窗:彎折區覆蓋膜開窗寬度需大于彎折弧長,避免膜層褶皺
四、行業應用案例與趨勢
- 折疊屏手機:某品牌采用R=100t設計,實現每日100次折疊、持續5年的使用壽命
- 汽車柔性傳感器:通過-40℃~150℃溫差循環測試,彎折壽命超200萬次
未來,隨著5G毫米波與AIoT設備對高頻信號的需求,低損耗柔性材料(如LCP)與嵌入式元件技術將進一步提升剛撓結合板的綜合性能。
