天天日日天天干,日本不卡 在线视频,成品网站1688入口,日本一线产区和韩国二线,999色,精品久久久久久中蜜乳樱桃,www.女人本色,手机看片1204,手机在线看不卡的,色逼999,久久精品在线观看,亚洲综合精品八区,国产精品一区二区在线观看,色综合网不卡,九色蝌蚪自拍精选,99夜夜操www,91日本在线观看亚洲精品

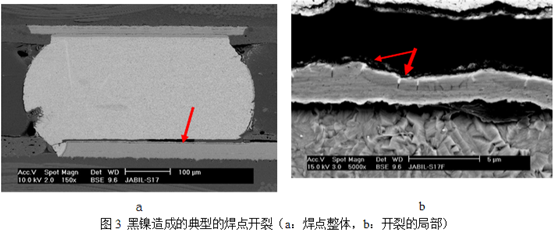

在PCB制造中，ENIG（電鍍鎳浸金）表面處理是一種廣泛應(yīng)用的工藝，但其容易出現(xiàn)黑盤缺陷，影響焊接性能和可靠性。黑盤的形成主要與鎳層磷含量、金層孔隙率以及化學(xué)鍍液的活性控制有關(guān)。以下是關(guān)于鎳層磷含量與金層孔隙率關(guān)系的分析，以及化學(xué)鍍液活性控制參數(shù)的建議。

 鎳層磷含量與金層孔隙率的關(guān)系

1. 鎳層磷含量的影響：

   - 鎳層中磷含量通常在7%-10%（重量百分比）之間，這一范圍內(nèi)的鍍層具有良好的耐蝕性和可焊性。

   - 當(dāng)磷含量偏低時(shí)，鍍層容易受到腐蝕，特別是在酸性金水處理過程中，可能導(dǎo)致鎳層氧化，形成黑鎳。

   - 當(dāng)磷含量偏高時(shí)，鍍層的硬度增加，金層沉積時(shí)容易形成孔隙，導(dǎo)致空氣中的氧氣穿透金層，進(jìn)一步氧化鎳層。

2. 金層孔隙率的影響：

   - 金層的孔隙率與鎳層的致密性和金層的沉積質(zhì)量密切相關(guān)?？紫堵矢叩慕饘訜o法完全覆蓋鎳層，導(dǎo)致鎳層暴露在空氣中，加速氧化。

   - 孔隙率的降低可以通過優(yōu)化鍍液組成、提高鍍層厚度以及改善沉積條件來實(shí)現(xiàn)。

 化學(xué)鍍液活性控制參數(shù)

為了預(yù)防ENIG黑盤缺陷，需要嚴(yán)格控制化學(xué)鍍液的活性參數(shù)：

1. 鍍液組成：

   - 鎳鹽和還原劑的濃度需要保持在最佳范圍內(nèi)，以確保鍍層中磷含量穩(wěn)定在7%-9%。

   - 鍍液的pH值應(yīng)控制在弱酸性范圍內(nèi)，以減少孔隙率并提高鍍層致密性。

2. 工藝溫度：

   - 化學(xué)鍍鎳的溫度應(yīng)嚴(yán)格控制在80-90°C范圍內(nèi)，以確保鍍層的均勻性和致密性。

3. 鍍液清潔度：

   - 鍍液中的懸浮物和雜質(zhì)會增加鍍層的孔隙率，因此需要采用連續(xù)過濾系統(tǒng)，保持鍍液的清潔。

4. 熱處理：

   - 化學(xué)鍍鎳層經(jīng)過適當(dāng)?shù)臒崽幚恚ㄈ?00-300°C）可以顯著提高鍍層的致密性，減少孔隙率。

通過優(yōu)化鎳層磷含量、控制金層孔隙率以及嚴(yán)格管理化學(xué)鍍液的活性參數(shù)，可以有效預(yù)防ENIG黑盤缺陷，確保PCB表面處理的質(zhì)量和可靠性。這些措施不僅提高了鍍層的耐蝕性和可焊性，還為PCB在復(fù)雜環(huán)境中的長期使用提供了保障。
