阻焊層開窗的尺寸補償與設計實例

  • 2025-04-01 11:35:00
  • 瀏覽量:358

在PCB設計中,阻焊層開窗的尺寸補償是確保焊接可靠性和制造精度的重要環節。本文將探討阻焊曝光顯影過程中的尺寸偏差,并提出焊盤周?chē)韬搁_(kāi)窗的擴展量計算方法,同時結合0201封裝的開窗設計實例進行說明。


 一、阻焊曝光顯影過程的尺寸偏差

在PCB制造過程中,阻焊層的曝光和顯影工藝會導致尺寸偏差。通常情況下,尺寸偏差范圍為±0.05mm。這種偏差可能會影響焊盤的可焊性和阻焊層的覆蓋效果,因此需要在設計階段進行尺寸補償。



 二、阻焊開窗的擴展量計算方法

為了補償阻焊層的尺寸偏差,焊盤周?chē)淖韬搁_(kāi)窗需要進行適當?shù)臄U(kuò)展。通常建議的擴展量為單邊3mils(0.076mm),總擴展量為6mils(0.152mm)。擴展量的計算公式如下:


阻焊開窗尺寸=焊盤尺寸+2×擴展量



例如,如果焊盤尺寸為1.0mm,阻焊開窗尺寸應為:



1.0+2×0.076=1.152mm


 三、0201封裝的阻焊開窗設計實例

 (一)焊盤設計要求

0201封裝的焊盤設計需要滿足以下要求:

- 焊盤尺寸一般為0.25mm × 0.30mm。

- 阻焊開窗應避免改變焊盤尺寸,以減少立碑和錫珠的風險。



 (二)阻焊開窗設計

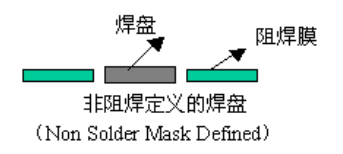

對于0201封裝,推薦采用非阻焊定義(NSMD)設計,以確保焊盤的可焊性。阻焊開窗的擴展量應為單邊3mils,總擴展量為6mils。具體設計如下:

- 焊盤尺寸:0.25mm × 0.30mm。

- 阻焊開窗尺寸:0.35mm × 0.40mm(考慮擴展量后)。



 (三)注意事項

1. 阻焊橋設計:相鄰焊盤之間應保留最小阻焊橋?qū)挾葹?mils,以防止短路。

2. 過孔處理:過孔的阻焊開窗應比孔徑大5mils,以確保過孔的可焊性。


阻焊層開窗的尺寸補償是PCB設計中的關鍵環節。通過合理設置擴展量,并結合具體封裝的焊盤設計要求,可以有效提高PCB的制造精度和焊接可靠性。在實際應用中,設計師應根據制造工藝的公差范圍,靈活調整阻焊開窗尺寸,以確保最終產品的質量。
