在PCB設計領域，拼板布局與V-cut深度的關系至關重要，它直接影響著PCB的制造精度、裝配效率以及最終產品的可靠性。本文將深入探討這一主題，并提供板厚與V-cut殘留厚度的對應公式，同時闡述拼板方向與玻纖布紋方向的匹配原則。

 一、V-cut深度與板厚的關系

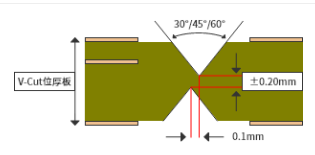

V-cut是一種常見的PCB拼板工藝，通過在拼板之間進行V形切割，便于后續的分板操作。V-cut的深度需要精確控制，以確保分板的順利進行，同時避免對PCB板造成損傷。

以常見的板厚范圍（0.8-3.0mm）為例：

- 當板厚為0.8mm時，V-cut殘留厚度約為0.27mm。

- 當板厚為1.6mm時，V-cut殘留厚度約為0.53mm。

- 當板厚為3.0mm時，V-cut殘留厚度約為1.0mm。

這個公式為PCB設計師提供了一個快速估算V-cut深度的依據，有助于在設計階段就對拼板布局進行合理的規劃。

 二、拼板方向與玻纖布紋方向的匹配原則

在PCB設計中，玻纖布紋方向?qū)Π宓臋C械強度和熱穩定性有著重要影響。因此，在進行拼板布局時，需要考慮玻纖布紋方向與拼板方向的匹配，以確保PCB的性能。

 （一）玻纖布紋方向的識別

玻纖布紋通常有0°、45°和90°等方向。在PCB設計軟件中，可以通過材料屬性設置來指定玻纖布紋的方向。

 （二）拼板方向與玻纖布紋方向的匹配原則

1. 同向原則：拼板方向應與玻纖布紋方向保持一致。這樣可以確保在分板過程中，V-cut切割方向與玻纖布紋方向一致，減少切割阻力，提高分板效率。

2. 交叉原則：在某些特殊情況下，如果拼板方向與玻纖布紋方向垂直，需要特別注意V-cut深度的控制。此時，V-cut深度應適當增加，以確保分板的順利進行。

3. 均勻分布原則：在拼板布局中，應盡量使玻纖布紋方向均勻分布，避免局部應力集中。這有助于提高PCB的整體機械強度和熱穩定性。

 三、實際應用中的注意事項

1. 板厚均勻性：確保PCB板厚均勻，避免因板厚不均勻?qū)е碌腣-cut深度不一致，從而影響分板質量。

2. V-cut深度的精確控制：在制造過程中，應使用高精度的V-cut設備，確保切割深度符合設計要求。

3. 拼板間距：拼板之間的間距應適當，既要保證分板的便利性，又要避免因間距過大而浪費材料。

4. 材料選擇：根據產品的具體要求，選擇合適的玻纖布紋方向和材料，以滿足機械強度和熱穩定性的需求。

拼板布局與V-cut深度的關系是PCB設計中的一個重要環節。通過合理控制V-cut深度，并遵循拼板方向與玻纖布紋方向的匹配原則，可以有效提高PCB的制造精度和產品可靠性。在實際應用中，設計師應結合具體的板厚和材料特性，靈活運用上述原則，以實現最佳的設計效果。
