多層PCB層壓對齊度設計余量分析與優化

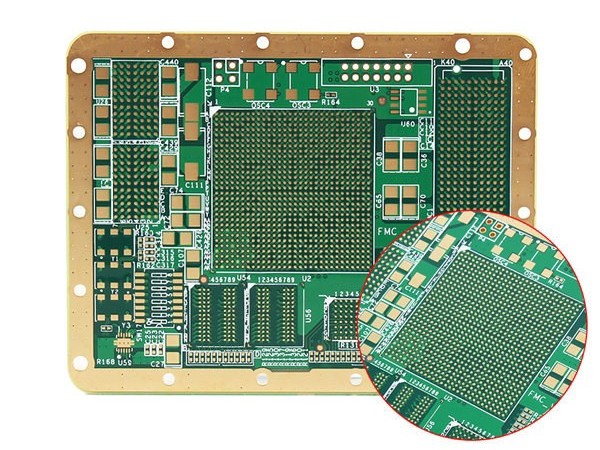

一、多層板層間對準標記(Registration Mark)的布局原則
在多層PCB制造過程中,層間對準標記的設計與布局是確保層壓精度的關鍵。以下是布局原則:
1. 數量與位置:通常在每層的四個角各設置一個對準標記,對于高精度要求的多層板,可在板邊中間額外增加標記,確保覆蓋整個板面。
2. 標記類型:采用X射線靶標與機械定位孔相結合的方式,靶標直徑一般為50μm,能夠通過X射線成像系統實現亞微米級定位。
3. 設計要求:標記應設計為完整圓或同心圓,以便滿足自動識別設備的要求。同時,標記間距應根據板層數和精度要求調整,通常為15-30μm。
4. 對稱性:為減少層間偏差,標記應盡量對稱分布,特別是在高層數板中,確保各層之間的重合度。
二、X-Ray檢測精度與內層線路安全間距的關系
X-Ray檢測技術在多層PCB制造中扮演著重要角色,其精度直接影響內層線路的安全間距設計:
1. 檢測精度:現代X-Ray檢測系統的精度可達±5μm,能夠精確檢測內層線路的偏差和錯位情況。
2. 安全間距設計:根據檢測精度,內層線路的安全間距應至少為檢測精度的兩倍,以確保信號完整性。例如,若檢測精度為±5μm,則安全間距應設計為10μm以上。
3. 層偏補償:通過X-Ray檢測分析層移趨勢,可以自動調整補償參數,確保后續工序的精度。這種補償機制能夠有效減少因層偏導致的短路或開路問題。
三、典型層偏補償值參考表
以下是根據實際生產數據整理的層偏補償值參考表,適用于不同層數的多層PCB:
| 層數 | 層偏補償值(μm) | 適用場景 |
|------|------------------|------------------------------|
| 4層 | ±10 | 一般消費電子設備 |
| 6層 | ±15 | 中等密度的工業控制板 |
| 8層 | ±20 | 高密度互連(HDI)板 |
| 10層及以上 | ±25 | 5G通信設備、航空航天領域 |
層壓對齊度設計余量的優化是多層PCB制造中的關鍵環節。通過合理設計對準標記、結合高精度X-Ray檢測技術以及科學的層偏補償策略,可以顯著提高層間對準精度,確保PCB的可靠性和性能。未來,隨著量子點定位標記和太赫茲波檢測等前沿技術的應用,層間對準精度有望進一步提升,推動多層PCB制造技術邁向亞微米時代。
