孔徑公差與鉆孔精度控制:機械鉆孔與激光鉆孔的對比分析
在PCB制造過程中,鉆孔精度控制至關重要,它直接影響到電路板的質量和性能。本文將深入探討機械鉆孔與激光鉆孔的精度差異,分析孔壁粗糙度對鍍銅質量的影響,并提供不同板厚的孔徑補償值計算公式,以幫助工程師更好地進行鉆孔工藝優化。
機械鉆孔與激光鉆孔的精度差異
精度對比
機械鉆孔的精度通常為±3mil,而激光鉆孔的精度可達到±1mil。這種精度差異主要源于兩種鉆孔技術的工作原理和工藝特點。
- 機械鉆孔:機械鉆孔依賴于高速旋轉的物理鉆頭進行切削加工。盡管這種技術成熟且成本較低,但其精度受到鉆頭磨損、材料硬度以及加工參數等多種因素的影響。例如,鉆頭的磨損會導致孔徑尺寸的變化,而材料的硬度差異則會影響鉆頭的切削效率和精度。
- 激光鉆孔:激光鉆孔是一種非接觸式工藝,通過高能激光束直接作用于材料表面,實現高精度的鉆孔。由于激光束的直徑可以非常小,且加工過程中不會產生機械應力和碎屑,因此激光鉆孔能夠?qū)崿F(xiàn)更小的孔徑和更高的精度。
應用場景
機械鉆孔適用于大孔徑和常規精度要求的PCB制造,而激光鉆孔則更適合于高密度互連(HDI)和其他需要高精度微孔加工的高端應用。
孔壁粗糙度對鍍銅質量的影響
孔壁粗糙度是影響鍍銅質量的重要因素之一。粗糙的孔壁會降低鍍銅層的附著力和均勻性,從而影響孔的導電性能和可靠性。
- 粗糙度的影響:粗糙的孔壁會導致鍍銅層在孔壁上的附著力不均勻,形成局部厚度差異。這種不均勻性可能在后續的使用過程中導致孔壁銅層剝落或斷裂,從而影響電路板的電氣性能。
- 改善方法:為了提高鍍銅質量,可以采取以下措施:
- 優化鉆孔參數,如降低鉆頭轉速和進給速度,以減少孔壁粗糙度。
- 使用高質量的鉆頭和潤滑劑,減少鉆孔過程中的熱量積累和材料撕裂。
- 在鍍銅前對孔壁進行適當?shù)谋砻嫣幚恚缁瘜W(xué)去油和微蝕處理,以提高鍍銅層的附著力。
不同板厚的孔徑補償值計算公式
在PCB制造中,孔徑補償是確保鉆孔尺寸符合設計要求的關鍵步驟。以下是不同板厚的孔徑補償值計算公式:
計算公式

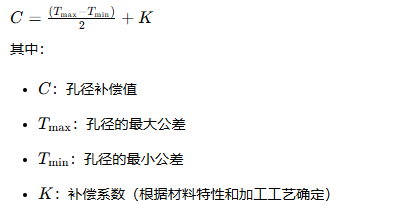

孔徑補償值的計算公式如下:
補償值實例
以下為不同板厚的孔徑補償值實例:
| 板厚 | 孔徑補償值 |
|------------|-------------------|
| 0.5 | 0.8 |
| 1.0 | 1.2 |
| 1.5 | 1.5 |
| 2.0 | 1.8 |
這些補償值是根據實際生產經驗和測試數據得出的,能夠有效確保鉆孔尺寸的精度和一致性。
機械鉆孔與激光鉆孔在精度、應用場景和工藝特點上存在顯著差異。激光鉆孔因其高精度和靈活性,更適合于高端PCB制造需求,而機械鉆孔則在成本和通用性方面具有優勢??妆诖植诙葘﹀冦~質量有直接影響,優化鉆孔參數和表面處理工藝可以顯著改善鍍銅效果。通過合理選擇鉆孔技術和補償值,可以有效提高PCB的制造精度和可靠性。
