信號反射現象解析:回聲比喻與終端匹配電路設計

  • 2025-04-01 09:44:00
  • 瀏覽量:133

在高速信號傳輸中,信號反射是一種常見的現象,它可能導致信號失真和系統性能下降。本文將通過回聲比喻來解釋信號反射的成因,并展示終端匹配電路設計實例,幫助您更好地理解和解決這一問題。


 一、信號反射的成因:回聲比喻

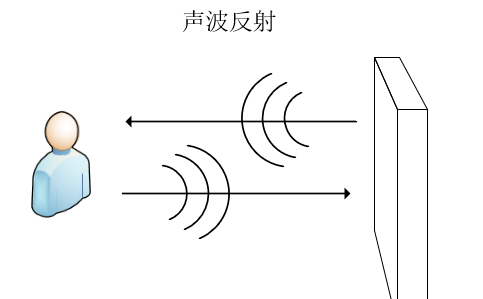

信號反射可以形象地比喻為回聲。當聲音在山谷中傳播時,如果遇到障礙物(如懸崖),聲音會被反射回來,形成回聲。同樣,當信號在傳輸線中傳播時,如果遇到阻抗不匹配的點(如連接器、過孔或終端),信號的一部分會被反射回來,形成反射波。



這種反射波會與原始信號疊加,導致信號失真。在高速信號傳輸中,反射波可能引起振鈴、過沖和下沖等問題,從而影響信號的完整性和系統的可靠性。



 二、終端匹配電路設計實例

為了減少信號反射,通常需要在傳輸線的終端進行阻抗匹配。以下是兩種常見的終端匹配方法及其設計實例:



 1. 串聯終端匹配

串聯終端匹配通過在信號源端添加一個電阻,使其與傳輸線的特性阻抗相匹配,從而減少反射。



設計實例:

- 傳輸線特性阻抗:50Ω

- 信號源輸出阻抗:25Ω

- 匹配電阻值:25Ω(50Ω - 25Ω)



將25Ω的電阻串聯在信號源和傳輸線之間,使信號源的輸出阻抗與傳輸線的特性阻抗相匹配,從而減少反射。



 2. 并聯終端匹配

并聯終端匹配通過在傳輸線的末端添加一個電阻,使其與傳輸線的特性阻抗相匹配,從而減少反射。



設計實例:

- 傳輸線特性阻抗:50Ω

- 匹配電阻值:50Ω



在傳輸線的末端并聯一個50Ω的電阻,使其與傳輸線的特性阻抗相匹配,從而減少反射。



 三、設計注意事項

1. 擇合適的匹配方法:根據具體應用場景選擇串聯或并聯終端匹配方法。串聯匹配適用于信號源阻抗較低的情況,而并聯匹配適用于負載阻抗較高的情況。

2. 考慮信號完整性:在設計中,應盡量減少傳輸線的長度和過孔數量,以降低信號反射的風險。

3. 使用仿真工具:在設計階段,可以使用信號完整性仿真工具(如HyperLynx或SI9000)來預測和優化信號反射問題。


信號反射是高速信號傳輸中常見的問題,通過回聲比喻可以形象地理解其成因。通過合理的終端匹配設計,可以有效減少反射,提高信號完整性和系統可靠性。希望本文的實例和建議能對您的設計工作提供幫助。
