在高速電路設計中，端接技術起著至關重要的作用，它能夠有效減少信號反射、控制信號邊沿速率、降低信號波動，從而提升信號完整性。以下是串聯、并聯和戴維南三種常見端接技術的適用場景和優缺點對比。

 一、串聯端接

 原理

串聯端接是在信號源端串聯一個電阻，使信號源的輸出阻抗與傳輸線的特性阻抗相匹配，從而減少信號反射。

 適用場景

- 適用于布線終端為集總線型負載或單一負載的情況。

- 當信號傳輸路徑較短，且對信號完整性要求較高時，可采用串聯端接。

 優點

- 器件單一，只需一個電阻，成本低。

- 抑制振鈴，減少過沖，有效提高信號完整性。

- 無直流功耗，節能效果好。

 缺點

- 影響信號上升時間，增加信號延時，可能影響高速電路性能。

- 當TTL、CMOS器件出現在相同網絡時，不是最佳選擇。

- 分布式負載不適用，因?yàn)樽呔€路徑中間的電壓僅為源電壓的一半。

- 接收端的反相反射仍然存在，可能影響信號質量。

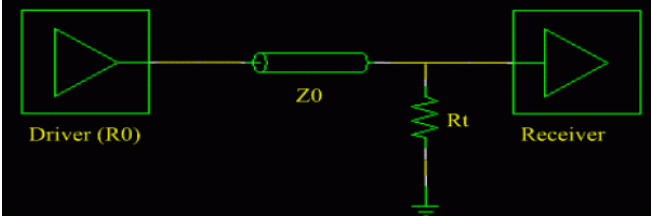

 二、并聯端接

 原理

在信號接收端并聯一個電阻到地或電源，使接收端的輸入阻抗與傳輸線的特性阻抗相匹配，從而吸收反射信號。

 適用場景

- 適用于分布負載的情況，如多點分布負載或長距離信號傳輸。

- 當需要較大驅動電流時，可采用并聯端接。

 優點

- 簡單易行，實現方便。

- 可用于分布負載，能夠全部吸收傳輸波以消除反射，確保信號完整性。

 缺點

- 增加直流功耗，尤其是在高占空比信號下，功耗較大。

- 會降低噪聲容限，影響信號的抗干擾能力。

- 當信號為高電平時，如果輸出電流不夠大，可能導致接收端高電平門限降低，造成邏輯錯誤。

 三、戴維南端接

 原理

戴維南端接采用上拉電阻和下拉電阻構成分壓器，使輸入負載所要求的電壓與電壓源相匹配，同時吸收反射信號。

 適用場景

- 適用于SSTL、HSTL等電平標準的信號傳輸。

- 當需要平衡上拉和下拉輸出阻抗時，可采用戴維南端接。

 優點

- 能夠全部吸收傳輸波以消除反射，尤其適合用于總線使用。

- 適用于多個負載，提高系統的靈活性。

- 很適用于SSTL/HSTL電平上拉或下拉輸出阻抗很好平衡的情況。

 缺點

- 直流功耗增加，無論邏輯狀態是高還是低，都有直流功耗。

- 需要兩個器件，增加了電路的復雜性和成本。

- 端接電阻上拉到電源或下拉到地，會使得低電平升高或高電平降低，影響信號質量。

- 電阻值較難選擇，電阻值取值小會使低電平升高，高電平降低更加惡劣；電阻值取大有可能造成不能完全匹配，使反射增大，需要通過仿真來確定。

 四、總結

在實際應用中，選擇合適的端接技術需要綜合考慮多種因素，如信號特性、負載類型、功耗要求等。對于短距離、單一負載的信號傳輸，串聯端接是較為理想的選擇；而對于長距離、多負載的信號傳輸，并聯端接和戴維南端接則更為適用。同時，還需要根據具體的電路設計要求，權衡各種端接方式的優缺點，以達到最佳的信號完整性效果。
