板邊留空的設計智慧:從生產治具需求出發

  • 2025-04-01 09:13:00
  • 瀏覽量:135

在PCB設計中,板邊留空的設計至關重要,它不僅影響生產效率和成本,還關系到產品的質量和可靠性。本文將從生產治具需求出發,詳細講解不同工藝邊的預留規范。



 一、板邊留空的重要性

1. SMT貼片加工:PCB在SMT產線上通過導軌傳送,需要留出一對禁布元件的邊作為傳送邊,以確保貼片機能夠穩定地傳送和貼片。

2. 波峰焊:在波峰焊過程中,板邊留空可以防止焊錫流淌到非焊接面,確保焊接質量。

3. V-CUT分板:V-CUT分板工藝需要預留切割裕量,避免損傷功能性區域。

4. 生產治具定位和夾持:板邊留空為生產治具提供了定位和夾持的著力點,確保PCB在生產過程中保持穩定。


 二、傳送邊設計

- 寬度要求:傳送邊的寬度建議不小于5.0mm,以提供足夠的裕量,避免干涉。

- 位置選擇:通常將PCB的兩條長邊作為傳送邊,因?yàn)殚L邊進入SMT機器時板子的硬度較高,貼片時不會因機器探頭的輕壓而彈跳。

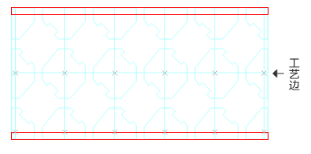

 三、工藝邊設計

- 寬度范圍:工藝邊的寬度通常為3-10mm,以5mm最為常見。

- 設計注意事項:

  - 工藝邊內不能排布貼片或機插元器件,貼片或機插元器件的實體不能進入工藝邊及其上空。

  - 手插元器件的實體不能落在上、下工藝邊上方3mm高度內的空間中,不能落在左、右工藝邊上方2mm高度內的空間中。

  - 工藝邊內的導電銅箔要求盡量寬,小于0.4mm的線條需要加強絕緣和耐磨損處理,最邊上的線條不小于0.8mm。

  - 工藝邊與PCB可用郵票孔或V形槽連接,一般選用V形槽。

  - 工藝邊上不應有焊盤、通孔。


 四、定位孔和MARK點

- 定位孔:工藝邊通常會添加3-4個直徑2.0-4.0mm之間的定位孔,以直徑3mm最常見,用于生產治具的定位。

- MARK點:MARK點用于SMT貼片定位,通常設計為1.0mm的露銅上錫點,且MARK點附近應空曠,避免有絲印或其他元素。



 五、其他設計注意事項

- 板邊與元件的間距:元器件的外側距過板軌道接觸的兩個板邊應大于或等于5mm,若達不到要求,則PCB應加工藝邊。

- 板邊的結構強度:板邊留空可以增加線路板的結構強度,確保安裝時不錯位。

- 板邊的導電性:工藝邊內的導電銅箔要求盡量寬,以提高導電性和耐磨損性。



通過遵循上述板邊留空的設計規范,可以顯著提高PCB的生產效率和產品質量,同時降低生產成本。希望這些經驗?zāi)軐?duì)您的工作有所幫助!
