熱對稱布局的玄機:BGA封裝的熱分布與仿真對比
一、BGA封裝的熱分布特點

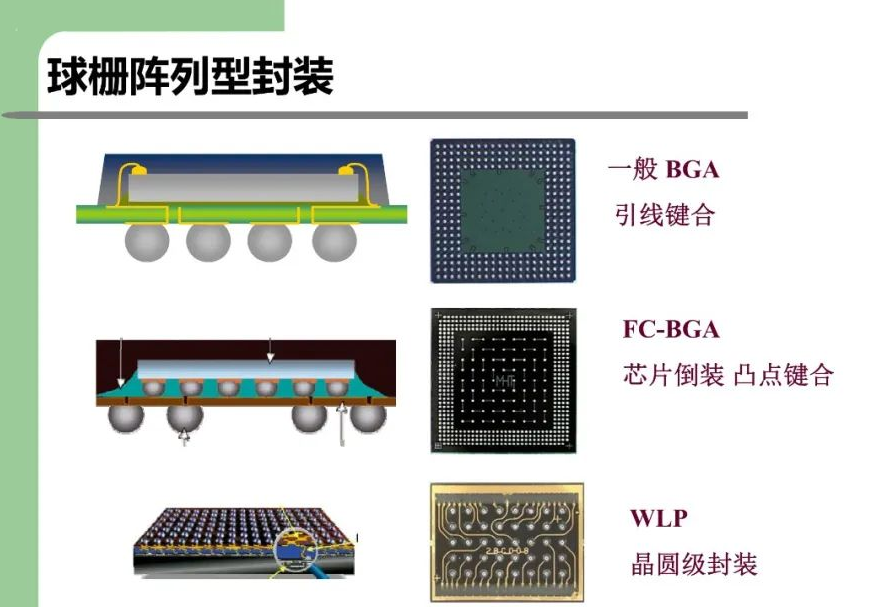

BGA(球柵陣列)封裝在運行時,芯片及其附近的區域溫度較高,最高溫度通常出現在芯片與封裝基體的熱點焊連接點處。例如,在MCM-BGA封裝體中,芯片附近的溫度可高達119.2℃,而封裝體上部由于散熱罩的散熱作用,溫度約為40℃。
二、熱對稱布局的優化效果
1. 對稱布局的溫度場分布
通過對稱布局設計,可以有效降低封裝體的溫度。例如,在最佳基板厚度(1.1mm)和散熱罩厚度(2.2mm)下,封裝體的最高溫度和熱應力峰值顯著降低。
2. 仿真對比
通過仿真對比不同封裝參數下的溫度場分布,可以發現:
- 散熱罩厚度每增加1mm,封裝體的溫度下降約1℃,熱應力峰值也隨之降低。
- 在最佳基板厚度和散熱罩厚度下,封裝體的溫度和熱應力分布更加均勻,減少了局部高溫和應力集中區域。
三、優化設計建議
1. 散熱罩厚度
增加散熱罩的厚度可以提高散熱效果,但需考慮重量增加的影響。在本案例中,散熱罩厚度為2.2mm時為最合理的方案。
2. 基板厚度
優化基板厚度可以有效降低溫度和熱應力。通過仿真分析,基板厚度為1.1mm時,封裝體的性能最佳。
3. 熱對稱布局
采用熱對稱布局設計,可以確保熱量均勻分布,減少局部高溫和應力集中,從而提高封裝體的可靠性和穩定性。
通過以上優化設計,可以顯著改善BGA封裝的熱性能,確保電子設備在高溫環境下的穩定運行。
