銅箔面積與散熱的關系:實驗數據與優化設計
一、銅箔面積與熱阻的關系
銅箔面積對熱阻的影響顯著。實驗表明,隨著銅箔面積的增大,熱阻逐漸降低,但當銅箔面積增加到一定程度后,散熱效果的提升會變得不明顯。例如,在單層PCB中,銅箔面積從15.7mm2增加到1200mm2時,熱阻顯著降低,但在多層PCB中,靠近熱源的銅箔面積對散熱效果的影響更為顯著。
二、不同銅箔形狀的散熱效率對比
1. 平面銅箔
平面銅箔是最常見的散熱設計,其散熱效率取決于銅箔的面積和厚度。平面銅箔的熱阻較低,但散熱效率受限于其表面積。
2. 波浪形銅箔
波浪形銅箔通過增加表面積,顯著提高了散熱效率。實驗表明,波浪形銅箔的表面積可增加30%-50%,散熱效率顯著提高。
3. 褶皺形銅箔
褶皺形銅箔通過增加表面積和優化熱傳導路徑,進一步提高了散熱效率。這種設計在高功率器件中表現出色。
4. 散熱鰭片
散熱鰭片通過增加銅箔的表面積和優化空氣流動,進一步提高了散熱效率。在筆記本電腦等設備中,散熱鰭片的應用顯著降低了熱阻。
三、優化設計建議
1. 增加銅箔面積
在PCB設計中,盡量增大靠近熱源的銅箔面積,以有效降低熱阻。
2. 優化銅箔形狀
采用波浪形、褶皺形或帶有散熱鰭片的銅箔設計,增加表面積,提高散熱效率。
3. 表面處理
對銅箔表面進行粗糙化處理,增加散熱系數,或涂覆散熱涂層(如石墨烯涂層),進一步提升散熱效果。
4. 確保緊密貼合

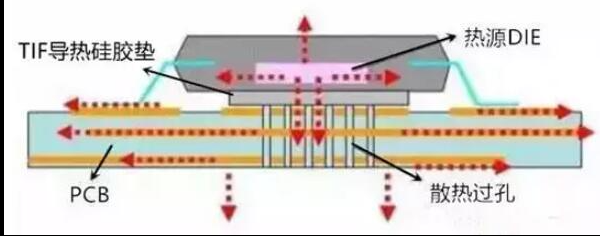

在安裝銅箔散熱部件時,確保其與發熱源緊密貼合,使用導熱硅脂或?qū)崮z帶填充縫隙,降低接觸熱阻。
通過以上優化設計,可以有效提高PCB的散熱性能,確保電子設備的穩定運
