 在PCB設計領域，ADC（模數轉換器）地平面的分割是一門精致的藝術，它直接影響著電路的性能和信號的完整性。合理的地平面分割不僅能有效降低噪聲干擾，還能確保模擬信號和數字信號的穩定傳輸。

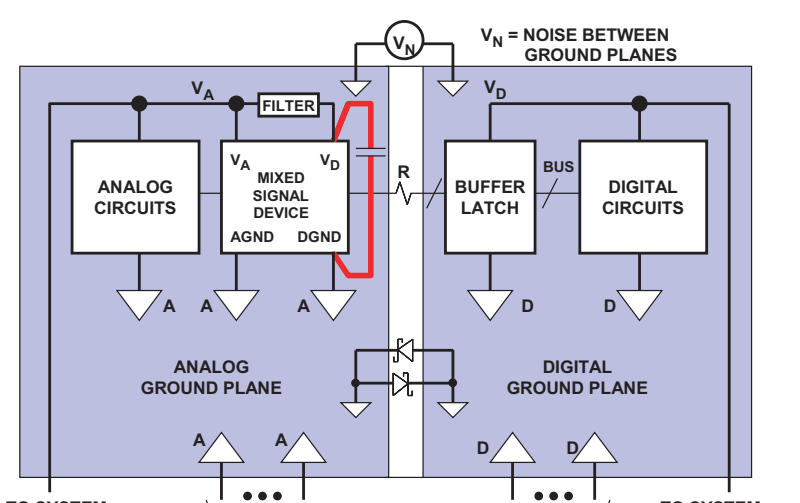

一、模擬地與數字地區域劃分原則

在PCB設計中，模擬地（AGND）和數字地（DGND）的區域劃分至關重要。模擬地通常用于運放、采樣、數模轉換等模擬電路，而數字地則服務于單片機、數字門電路等數字電路。兩者的劃分原則主要包括：

1. 物理隔離：將模擬電路和數字電路在PCB上進行物理分區，避免兩者的布線交叉和相互干擾。模擬電路應盡量集中在PCB的一側，而數字電路則放置在另一側，中間留出足夠的隔離空間。

2. 地平面分割：在PCB的地平面層，將模擬地和數字地分別劃分成獨立的區域。通常采用切割線或隔離帶的方式，將兩個地平面分開，防止數字地的高頻噪聲通過地平面?zhèn)鲗?dǎo)到模擬地。

3. 單點連接：雖然模擬地和數字地在PCB上是分開的，但它們需要在一點處連接，以確保整個系統的地電位一致。這個連接點通常選擇在電源入口處或ADC芯片附近，通過磁珠、0Ω電阻等元件實現連接。

4. 電源隔離：模擬電路和數字電路的電源也應進行隔離，分別供電。在電源進入PCB時，將模擬電源和數字電源分開，避免電源噪聲的相互影響。

 二、隔離島形狀對信噪比的影響案例

隔離島是指在PCB的地平面層中，為了隔離模擬地和數字地而形成的一個獨立的地平面區域。隔離島的形狀對信噪比有著顯著的影響。

案例分析

在某高速ADC電路設計中，初始方案采用了簡單的直線型隔離島，將模擬地和數字地分開。然而，在實際測試中發現，ADC的輸出信號中存在明顯的噪聲干擾，信噪比低于預期。

經過分析，發現直線型隔離島雖然在一定程度上隔離了數字地的噪聲，但由于其形狀較為規則，導致信號回流路徑不夠順暢，部分信號電流在隔離島邊緣產生了反射和駐波，增加了噪聲。

為了解決這一問題，設計團隊將隔離島的形狀改為曲線型，增加了隔離島邊緣的平滑度和過渡性。同時，在隔離島的兩端增加了適當?shù)臄U(kuò)展區域，以優化信號的回流路徑。

改進后的設計顯著提高了信噪比，ADC的輸出信號更加穩定和清晰。這是因?yàn)榍€型隔離島能夠更好地引導信號電流的流動，減少邊緣效應帶來的噪聲干擾，同時擴展區域?yàn)樾盘?hào)提供了更寬裕的回流通道，降低了信號的反射和駐波現象。

 三、使用磁珠還是0Ω電阻的選擇指南

在連接模擬地和數字地時，選擇使用磁珠還是0Ω電阻，需要綜合考慮電路的工作頻率、噪聲特性以及成本等因素。

 磁珠的優勢與適用場景

磁珠是一種由鐵氧體材料制成的電子元件，它在高頻段具有良好的阻抗特性，能夠有效抑制高頻噪聲和尖峰干擾。磁珠的等效電路相當于電阻和電感的串聯組合，其阻抗隨頻率的升高而增大。

磁珠適用于以下場景：

1. 高頻電路：在高頻信號傳輸?shù)碾娐分校缟漕l電路、高速數字電路等，磁珠能夠有效濾除高頻噪聲，保護模擬電路不受干擾。

2. 電源濾波：在電源線路上，磁珠可以作為濾波元件，抑制電源中的高頻紋波和噪聲，提高電源的純凈度。

3. 電磁兼容性（EMC）設計：在需要滿足嚴格電磁兼容性要求的電路中，磁珠能夠減少電路對外界的電磁干擾，同時增強電路自身的抗干擾能力。

 0Ω電阻的優勢與適用場景

0Ω電阻實際上是一個沒有電阻值的連接元件，它在電路中主要用于連接兩個地平面或信號線，起到導通和隔離的作用。

0Ω電阻適用于以下場景：

1. 低頻電路：在低頻信號傳輸?shù)碾娐分校?Ω電阻能夠提供低阻抗的連接路徑，確保信號的穩定傳輸，同時避免數字地的噪聲對模擬地的影響。

2. 直流電源連接：在直流電源的連接中，0Ω電阻可以保證直流電位的一致性，防止因地電位差引起的電流流動。

3. 測試和調試：在電路的測試和調試階段，0Ω電阻可以方便地?cái)嚅_(kāi)或連接地平面，以便于故障排查和性能優化。

 選擇指南

在實際應用中，選擇使用磁珠還是0Ω電阻，可以參考以下建議：

1. 頻率范圍：如果電路的工作頻率較高，且需要重點抑制高頻噪聲，磁珠是更好的選擇；如果電路主要工作在低頻段，0Ω電阻則更為合適。

2. 噪聲特性：當數字地的噪聲主要集中在特定的高頻頻段時，磁珠能夠針對性地濾除這些噪聲；而如果噪聲頻譜較寬，包括低頻和高頻成分，0Ω電阻能夠在更廣泛的頻帶上提供一定的衰減作用。

3. 成本和尺寸：磁珠的成本相對較高，且占用一定的PCB空間；0Ω電阻成本低廉，體積小巧，在對成本和空間有嚴格限制的情況下，0Ω電阻更具優勢。

4. 電路復雜度：在復雜的混合信號電路中，可能需要同時使用磁珠和0Ω電阻，以實現不同頻段和不同區域的噪聲抑制和地平面管理。

總之，在PCB設計中，ADC地平面的分割是一門需要綜合考慮多方面因素的藝術。通過合理劃分模擬地與數字地區的域，優化隔離島的形狀，以及根據具體需求選擇合適的連接元件（磁珠或0Ω電阻），可以有效降低噪聲干擾，提高電路的性能和可靠性。設計師在實際操作中應充分理解這些原則和方法，并結合具體的電路特性和應用場景，靈活運用，以創造出高性能的PCB設計作品。
