在現代電子設備中，ADC（模數轉換器）作為連接模擬世界和數字世界的橋梁，其性能的優劣直接影響著整個系統的信號處理能力。在PCB設計中，尤其是四層板的設計中，為ADC創建一個良好的保護區，是確保其穩定工作、減少干擾的關鍵所在。本文將深入探討四層板中ADC保護區的設計要點，包括專用電源層與地層的配合技巧、隔離島邊界與信號過孔的間距規范，以及跨分割走線所帶來的問題。

 一、四層板中的ADC保護區設計

在四層板中，通常將第二層和第三層分別設置為地層和電源層，形成一個良好的電磁屏蔽環境，為ADC等敏感元件提供穩定的參考平面。ADC保護區的設計應遵循以下原則：

1. 位置選擇：將ADC放置在PCB的相對安靜區域，遠離高頻開關電源、大電流走線、高速數字信號線等可能產生干擾的區域。

2. 地平面完整性：確保ADC所在區域的地平面完整，避免在地平面上開孔或切割，以減少信號回流路徑的不連續性，降低電磁干擾。

3. 電源隔離：為ADC提供專用的電源走線，并在電源進入ADC之前進行適當?shù)臑V波和去耦，減少電源噪聲對ADC的影響。

4. 信號布線：ADC的模擬信號輸入線和時鐘信號線應盡量短且直，避免與其他高速信號線平行布線，減少串擾。

 二、專用電源層與地層的配合技巧

在四層板中，專用電源層和地層的合理配合能夠有效降低電源噪聲和電磁干擾，提高系統的穩定性。

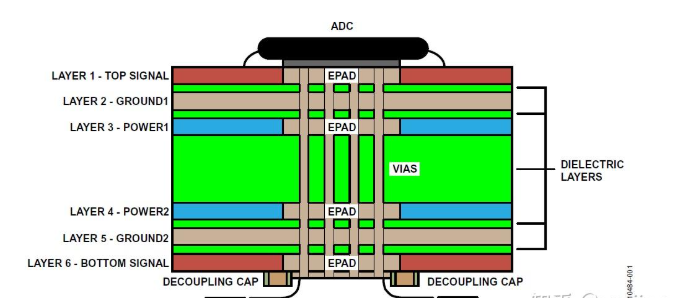

1. 層疊結構優化：通常將電源層和地層相鄰設置，以形成良好的電磁屏蔽。例如，將第二層設為地層，第三層設為電源層，這樣可以為頂層和底層的信號線提供穩定的參考平面，同時減少層間耦合。

2. 電源層分割：如果PCB中有多個電源電壓，應合理分割電源層，避免不同電源區域之間的相互干擾。對于ADC的電源，應單獨劃分一個電源區域，并通過磁珠或0Ω電阻與數字電源連接。

3. 地層分割與連接：在需要隔離模擬地和數字地時，可采用地層分割技術，將地平面分為模擬地和數字地兩個區域。但要注意在一點處進行單點連接，以確保整個系統的地電位一致。

4. 去耦電容布置：在電源層和地層之間放置適當?shù)娜ヱ铍娙?，能夠有效濾除電源中的高頻噪聲。去耦電容應盡量靠近IC的電源引腳，并在電源進入PCB的入口處也進行去耦處理。

 三、隔離島邊界與信號過孔的間距規范

在PCB設計中，隔離島用于將不同的電路區域進行隔離，以減少相互干擾。隔離島邊界與信號過孔之間的間距應遵循一定的規范，以確保信號的完整性和可靠性。

1. 3W原則：一般情況下，隔離島邊界與信號過孔之間的間距應至少為3倍的信號線寬度（3W原則）。這是為了減少信號線之間的電容耦合和串擾，確保信號傳輸?shù)馁|(zhì)量。

2. 高速信號考慮：對于高速信號線，應進一步增加與隔離島邊界的間距，以避免高速信號的邊緣速率和高頻成分對隔離島內電路產生干擾。

3. 電源和地線過孔：電源和地線過孔與隔離島邊界的間距也應適當，避免電源噪聲通過過孔耦合到隔離島內。

4. 布線優化：在布線時，應盡量避免信號線在隔離島邊界附近密集布線，減少潛在的干擾源。

 四、跨分割走線的災難性后果

在PCB設計中，跨分割走線是指信號線跨越地平面或電源層的分割區域。這種做法往往會導致一系列嚴重的問題，影響電路的正常工作。

1. 信號回流路徑中斷：當信號線跨越地平面的分割時，其回流路徑在分割處被阻斷，導致回流路徑變長或出現環路。這會增加信號的阻抗，引起信號反射和振鈴，降低信號質量。

2. 電磁干擾增加：跨分割走線會破壞地平面的完整性，使電磁場在分割處泄漏，增加電磁干擾（EMI）。這不僅影響本電路的穩定性，還可能對周邊設備產生干擾。

3. 噪聲耦合：跨分割走線容易使不同區域的噪聲通過信號線耦合，導致噪聲在電路中傳播，影響ADC等敏感元件的性能。

4. 解決方法：為了避免跨分割走線，應合理規劃信號線的布線路徑，確保信號線在其所屬區域內完成連接。如果必須跨越分割區域，可以采用橋接電容等方法，為信號提供一個低阻抗的回流路徑。

在四層板的PCB設計中，精心設計ADC保護區，合理配合專用電源層與地層，嚴格遵循隔離島邊界與信號過孔的間距規范，并避免跨分割走線，是確保ADC性能和整個系統穩定性的關鍵。設計師在實際操作中應充分考慮這些因素，結合具體的設計需求，靈活運用各種設計技巧，打造出高性能的PCB作品。
