線路工藝中如何用濕膜工藝保障品質?
在 PCB 生產領域,圖形轉移工藝至關重要。早期,濕膜雖被應用,但因其生產周期長、涂膜不均、針眼雜物多、孔中顯影難等缺陷,逐漸被干膜取代。然而,隨PCB技術向高精度、高密度發展,傳統干膜在分辨率提升上遭遇瓶頸,基材瑕疵也影響貼膜效果,先進濕膜工藝再次成為 PCB 廠家關注的焦點,比如捷配PCB板廠,就正使用濕膜工藝。
濕膜具有諸多獨特優勢。其由感光性樹脂合成,呈藍色粘稠狀液體,通過化學鍵與基材銅箔緊密粘合,附著力與覆蓋性極佳,絲網印刷后能為高密度精細線路加工提供良好基礎,分辨率可達 25μm 以下,遠超干膜。成本方面,濕膜厚度可控且較薄,包裝費用低,內層制作合格率高,顯影、蝕刻、褪膜速度快,能有效降低材料、能源成本,提升設備利用率。此外,濕膜印刷可消除板邊發毛問題,提高產品合格率。

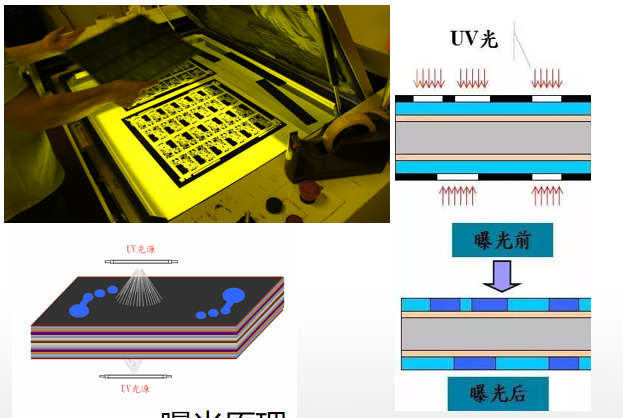

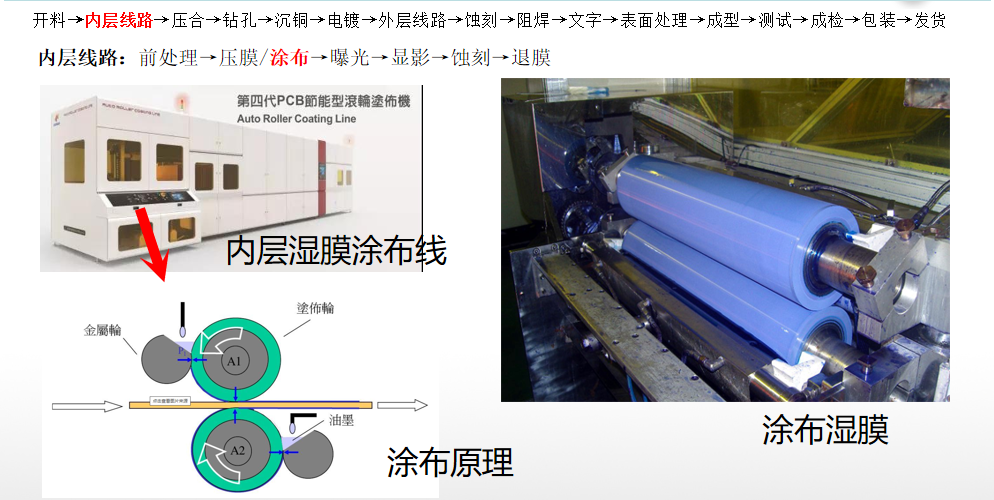

在操作要點上,刷板需用 5% 硫酸噴淋并 500 目尼龍刷輥磨刷,確保銅表面無氧化、粗化均勻、平整無水跡,增強濕膜結合力。絲網印刷要選好絲網,控制膜厚在 15 - 25μm,根據膜厚要求調節油墨透墨量相關參數,印前調好粘度、攪拌靜置,控制環境溫濕度。預烘分兩面進行,參數為 80 - 100℃,時間不同,預烘不足或過度都會影響線路板質量,烘干后 12 小時內曝光為佳。曝光宜用大功率曝光機,保持環境潔凈,控制曝光級數在 6 - 8 級,注意曝光量對線路圖形的影響。顯影嚴格控制顯影液濃度(10 - 12g/l)、溫度 (30 - 34℃),優化顯影速度,清洗噴嘴。蝕刻依銅箔厚度選蝕刻液并匹配速度,維護噴嘴。去膜用 4 - 7% 氫氧化鈉溶液在 50 - 60℃進行。
憑借濕膜工藝在成本控制與質量提升上的優勢,捷配在內層及面板生產中廣泛應用,帶來了品質上的質的提升。
