捷配PCB分享鉆孔工藝是如何進行的?

  • 2024-12-30 10:21:00
  • 瀏覽量:180

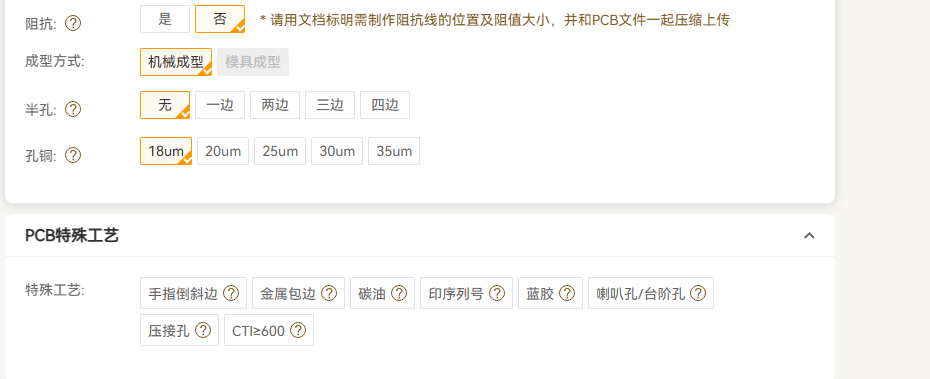

捷配作為PCB線路板廠,在鉆孔流程中采用先進設備保持高品質流程管控,在計價頁也有不同孔類型的選擇,這對于每個板廠都是一樣的,那么它是如何進行的?


PCB 鉆孔方法:

一、自動鉆孔

對于大批量生產而言,具備可編程直接數控的自動化鉆機優勢明顯。它能通過多主軸同步操作,實現最快的循環時間,從而降低單孔成本。不過,這種方法在孔尺寸上限以及材料靈活性方面存在一定局限。


二、手動機械鉆孔

使用帶有可調節 X - Y 工作臺的銑床進行手動機械鉆孔,速度相對較慢,但用途頗為廣泛。在此過程中,操作員的技能水平對鉆孔精度影響較大,且存在一定人為錯誤的風險。


三、激光鉆孔

激光鉆孔能夠達成低至 < 50um 的極小的孔徑,它還能提供出色的深度控制,只是鉆孔速度比機械鉆孔過程稍慢一些。不過,激光鉆孔受限于目標孔位置的視線訪問條件。


PCB 板材料選擇:

在鉆頭對層壓板進行機械剪切時,材料的抗拉強度、導熱性以及銅箔處理等因素會對鉆孔質量產生影響。


鉆孔文檔:

鉆取數據文件的制定需基于四個主要考量因素,以此來平衡生產需求與功能實現。

首先是總孔數和孔密度,這兩者會直接關系到工具要求以及周期時間。其次是孔徑分布,依據不同直徑的鉆頭情況來指導最佳堆垛排序。再者是位置精度要求,±50um 與 ±15um 公差所對應的工具和參數差異顯著。


設備和工具確認:

合適的設備和工具選取取決于目標孔的規格與功能要求。

在機械與激光 / 蝕刻鉆頭之間,存在錐度控制、小直徑以及材料兼容性等方面的權衡。對于鉆頭屬性,要考慮幾何和工具壽命等參數所需的余量。此外,支撐工具如支撐板、參數導軌、垂直擋塊等也不可或缺。


PCB 鉆孔工藝工作流程:

1.  機器設置

a.  確保鉆臺清潔,將 PCB 板與備用板正確堆疊,并安裝好鉆頭。

b.  依據實際情況,選擇合適的鉆孔參數,包括速度、進給、啄鉆深度等。

c.  對真空、冷卻液壓力、垂直擋塊等進行相應調整。

2.  初始第一孔對準

a.  借助光學攝像頭來識別對準孔或基準點。

b.  讓主軸自動對準到預編程的第一孔偏移位置。

3.  鉆孔順序開始

a.  機器依照每個鉆孔文件設定的最佳順序開始自主鉆孔,按照編程要求適時交替更換不同直徑的鉆頭。

b.  根據需要運用啄鉆和停留等技術手段。

4.  突破檢測

a.  現代系統通過監測突然出現的扭矩峰值來精準判定突破點。

b.  在突破后精確縮回鉆頭,以防 PCB 板背面撕裂。

5.  孔質量檢查

a.  在鉆孔過程中以及鉆孔完成后,都要對孔的圓度、桶狀形態、跳變等情況進行檢查。

b.  利用自動光學檢測探針來測量并驗證孔的位置精度。

c.  通過觀察橫截面,查看是否存在錐度、孔壁異常以及炭化跡象等問題。
