6個PCB板材關鍵參數解讀，捷配為您詳解
- 2024-09-11 10:08:00
- 瀏覽量：402
PCB板材是指覆銅基板，是制造電路板的最主要材料。板材的一些關鍵性能參數對電路板的生產加工、元器件貼裝焊接、電子產品的功能實現以及產品的使用環境或壽命等都將產生一定程度的影響，所以掌握板材的關鍵參數在實際應用中非常有必要，下面讓捷配為您詳解。
PCB板材的關鍵性能參數有十?dāng)?shù)項，可以分為3大類，分別是熱性能、電性能以及機械性能三類參數，這在捷配官網計價下單時也能看到每個板材的說明書，詳細描述了熱性能、電性能、機械性能。
A、熱性能參數：
1、Tg值（玻璃化轉變溫度）
2、Td值（熱分解溫度）
3、CTE值（熱膨脹系數）
4、T260 & T288值(耐熱裂時間)
5、熱應力測試
6、可燃性（阻燃等級）
7、 RTI值（相對熱指數）
B、電性能參數：
1、表面電阻率
2、體積電阻率
3、電解質擊穿電壓
4、耐電弧性
5、CTI值（相對漏電起痕指數）
6、Dk值（介電常數）
7、Df值（介質損耗）
CAF性能（耐離子遷移性）
C、機械性能：
1、抗彎強度
2、剝離強度
3、吸水率
對于以上的板材關鍵參數，下面我逐一進行解讀，為大家說明該參數的原來及對產品的影響，便于大家在設計產品時選用匹配合適的材料。
Tg值，即玻璃化轉變溫度：
PCB板材的樹脂有三種力學狀態，分別是玻璃態、高彈態和粘流態。
玻璃態：在低溫時材料為固體狀，與玻璃相似，在外力作用下只會發生非常小的變形，此狀態我們稱為玻璃態。
高彈態：當溫度升高到一定范圍后，材料形變明顯增加，并在隨后的一定溫度區間內形變相對穩定，此為高彈態。
粘流態：當溫度繼續升高，材料形變量又逐漸增大，材料逐步變成粘性的流體，此時形變不可恢復，此狀態稱為粘流態。
我們把玻璃態與高彈態之間的轉變稱為玻璃化轉變，它所對應的溫度就是玻璃化轉變溫度。
目前用于玻璃化轉變溫度測定的方法有：差熱分析法（DSC）、動態力學性能分析法（DMA）、熱機械分析法（TMA）、核磁共振法（NMR）、動態介電分析法（DETA），目前主要采用的是差熱分析法（DSC）。
差示掃描量熱分析（Differential Scanning Calorimetry，簡稱DSC）。
DSC測試原理基于熱力學第一定律，即能量守恒定律。
當測試樣品與參比樣品發生相變或熱轉變（如玻璃化、融化、結晶等）時，將釋放或吸收熱量，導致樣品和參比的溫度發生變化。
DSC測試就是通過測量樣品與參比的溫差來記錄這種熱量的變化。
DSC儀器主要由樣品層、參比層、加熱層、溫控系統和測溫系統組成。
樣品層和參比層分別裝有待測樣品和參比樣品，它們經過精確稱量后放置在測量室內，并通過加熱器進行加熱。
溫控系統則負責控制加熱的溫度變化，通常采用恒定升溫速率的方式。測溫系統則通過熱電偶或熱電阻等傳感器，測量樣品與參比的溫差。
Tg值相對越高的板材，其耐高溫和抗形變能力越好，應用中的優點體現在以下方面。
在PCB生產過程中，Tg越高其變形量越小、尺寸穩定性也越好，這對于高多層、高精度、高密度線路的PCB非常重要。
尺寸穩定即意味著各層線路的圖形變形量更小，設計需要預留的位置精度冗余更小，布線的密度可以更高，因此可以實現PCB更加小型化和輕薄化；同時焊盤、孔的位置精度也更高，有利于焊接生產。
在焊接時，Tg越高其在高溫焊接時的耐熱性能越好，保證高性能板在焊接時具有較小或極小的形變，使SMD等引腳與板面焊盤之間形成較小的剪切應力和拉應力、提高焊點質量（或均勻一致性），提高組裝可靠性。
Td值，基材的熱分解溫度：
它表示電路板板材的熱分解溫度，是指板材的樹脂受熱失重5%時的溫度，作為印制電路板的基材受熱引起分層或性能下降的標志?，F(xiàn)廠采用熱重量分析法（TGA）來測量。

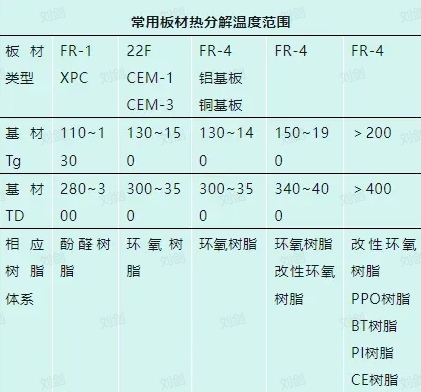

當板材加熱到超過其Td溫度時，板材的樹脂分子鏈將遭到破壞，造成不可逆轉的性能下降，這是一項指導板材使用的重要參數，以下是常用板材的熱分解溫度范圍。
在采用回流焊或波峰焊生產時，通常實際焊接溫度在210~240℃，遠低于板材的熱分解溫度，所以正常焊接的情況下非常安全，不會對板材造成任何損傷。
CTE值，熱膨脹系數：
CTE是衡量基材耐熱性能的又一重要指標，它是指材料受熱后在單位溫度內尺寸變化的比率，以每攝氏度變化百萬分之幾表示 (PPM)，基材的CTE在X、Y方向和Z方向不同。目前主要采用熱機分析法（TMA）來測量。
X, Y 方向熱膨脹系數是板材水平方向的熱膨脹系數，是表征水平方向的變形量，主要是對PCB生產中各層線路圖形變形量、焊盤及孔位置精度產生影響，此外在焊接時會因變成產生剪切或拉應力。
X, Y 方向熱膨脹系數一般表示的是在30~130℃溫度范圍內的尺寸變化率。
還有另外一種表示方式,即基板從50℃等速升到260℃條件時的X, Y方向的尺寸變化率。
但是在水平方向上由于樹脂被其中作為增強材料玻璃布的牽制, 在環境溫度提高,樹脂產生形變時, 覆銅板的X, Y 方向熱膨脹系數都表現得變化不太明顯，目前普遍情況在11~15ppm/℃。
Z方向熱膨脹系數是板材厚度方向的膨脹系數，表征厚度方向的變形量，
板材受熱膨脹后由于樹脂的膨脹尺寸大于孔壁的銅層膨脹尺寸, 對孔壁銅層產生拉伸應力,會影響金屬化孔的質量。
Z 方向熱膨脹系數是在升高溫度 50~260℃的條件下, 測量Z方向的總膨脹尺寸變化率。
由于溫度在基材 Tg 以下，與達到 Tg及以上變化率表現出很大的差別，因此, 一般將厚度方向 (Z方向) 的熱膨脹系數分為在Tg溫度點以下和Tg溫度點以上，通常Tg溫度點以上的熱膨脹系數是Tg溫度點以下的5~6倍。

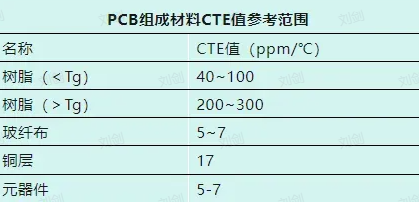

不同品牌、不同樹脂體系、不同Tg的板材都有所差異，但相差不大，一般Tg點以下要求≤60ppm/℃，Tg點以上要求≤300ppm/℃，目前實際情況是FR-4板材Tg點以下在40~60ppm/℃，Tg點以上在200~300ppm/℃。

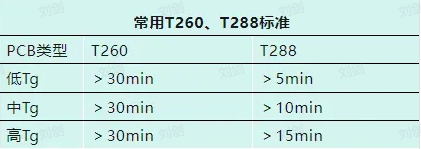

T260，T288：
這是PCB上的一個重要參數，它是采用TMA法將板材逐步加熱到260℃、288℃定點溫度，然后觀察PCB在此強熱環境中，能夠抵抗Z軸膨脹多久而不致裂開，此種忍耐時間即定義為耐熱裂時間。
耐熱裂時間是一個非?？陀^且非常實用的評價板材耐熱性能的參數，設計人員在選擇、判斷板材好壞時參考耐熱裂時間比Tg值更為貼切。
熱應力測試：
物體內部溫度變化時，只要物體不能自由伸縮，或其內部彼此約束，則在物體內部產生應力，這種應力稱之為熱應力。
組成PCB的材料包括樹脂、玻璃纖維布、銅箔、化學鍍銅層、電鍍銅層、阻焊油墨，這些材料的熱膨脹系數各不相同，有些相差極大，溫度變化時必然產生熱應力。
熱應力測試是模擬焊接過程的極限焊接條件下，基材或PCB在焊接過程中，經過高低溫變化后受到熱應力作用是否破壞材料結構性能。
目前常采用的測試方法是把常溫樣品浮于288℃焊錫槽液面，保持10 +1/-0秒，自然冷卻至室溫，然后檢查有無板材有無分層、起泡、露織物、白斑、碎裂或空洞等。
可燃性：
指材料可耐燃燒程度等級。目前廣泛采用的是UL94燃燒性試驗標準。由UL機構（美國保險商實驗所Underwrite Laboratories Inc.）制訂。
UL94共12個防火等級：HB，V0,V1,V-2,5VA,5VB,VTM-0,VTM-1,VTM-2,HBF,HF1,HF2。其中VTM-0、VTM-1、VTM-2適用于塑料薄膜，HBF、HF1、HF2斯適用于發泡材料。
塑料阻燃等級由HB、V-2、V-1向V-0逐級遞增，我們PCB適用此標準。
UL94HB為水平燃燒測試，UL94V為垂直燃燒測試
試樣要求：125mm×13mm×原厚（最大不超過13mm),94HB至少6根，94V至少20根。
由于UL94燃燒性試驗的方法和評定標準較為復雜，為了便于理解掌握，以下對評定標準做一個簡要介紹。
UL94HB級評定：
厚度在3.0-13mm的試樣的燃燒速率不大于40mm/min；
或厚度小于3.0mm的試樣的然燒速率不大于75mm/min,
或在100mm標線前熄滅。
UL94V級評定：
V-0:對樣品進行兩次10秒的燃燒測試后，火焰在10秒內熄滅。不能有燃燒物掉下。
V-1:對樣品進行兩次10秒的燃燒測試后，火焰在30秒內熄滅。不能引燃30cm下方的藥棉。
V-2:對樣品進行兩次10秒的燃燒測試后，火焰在30秒內熄滅?？梢砸?0cm下方的藥棉。
