PCB翹曲如何修復?

  • 2024-08-27 15:59:00
  • 瀏覽量:534

怎么樣的PCB板才算板翹曲?


在實際生產中,PCB都不是100%平整,或多或少都會有點彎曲。那PCB翹曲標準是多少?


據IPC《剛性印制板的鑒定與性能規范》要求中,生產電路板允許最大翹曲和扭曲為0.75%-1.5%之間。


按照IPC標準,需貼片的PCB翹曲度需≦0.75%,才是合格產品。對不需要貼片(只含插件元器件)的 PCB 板,對其平整度要求會降低,翹曲度可以放寬至≦1.5%。


PCB翹曲度的計算公式:翹曲度=PCB翹曲高度/PCB對角線長度*100%



PCB翹曲不止在加工中發生?


我想大部分人只是習慣性認為翹曲肯定是加工中出現了失誤,然而并不是!



1、因各材料物理和化學性能的不同,導致PCB加工過程中受到熱應力和機械應力的影響從而引起翹曲變形。其中包括了:

①覆銅板來料本身的翹曲


②PCB壓制過程中引起的PCB翹曲


③阻焊和文字后烘烤過程也會引起PCB翹曲


④PCB在生產過程中快速加熱和冷卻過程中引起的PCB翹曲


⑤V-cut太深


2、庫存不當造成的PCB翹曲,其中包括了:


①覆銅板在儲存過程中,會因吸潮而增加翹曲。


②覆銅板儲存不當(重壓、捆綁過緊)會增加翹曲。



3、工程設計造成的原因:

①銅線布局不合理,造成正反面銅箔分布偏差比較大。


②層壓結構不對稱。導致局部受力不均勻影響形變。


③產品結構、圖形對板翹曲的影響。


④PCB拼版數量過多,過回流焊高溫區時中間位置會凹陷變形.


⑤在設計電路板時,需要考慮到板子受重情況。



那我們?cè)撊绾晤A(yù)防PCB板翹的出現?



《PCB防翹曲最全指南》


①工程設計:

層間半固化片排列應對應;多層板芯板和半固化片應使用同一供應商產品;外層C/S面圖形面積盡量接近,可以采用網格填補



正反面鋪銅網格平衡接近


在設計不出問題的情況下,捷配的工廠內部生產管理系統,針對各個工序有嚴格管理,自動化設備保證板材制造的質量。

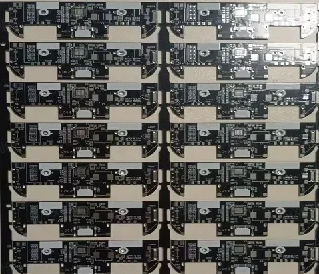

②減少電路板的尺寸與減少拼板的數量:

減少拼版數量和降低尺寸可以降低電路板本身重量所造成的高溫時凹陷變形


拼版數量多,需要減少


③采用高Tg的板材:

采用較高Tg的板材就可以增加其承受應力變形的能力


④使用較厚的電路板:

板材較厚產品會降低板彎及變形的風險


⑤下料前烘板:

一般150度3小時,排除板內水汽,進一步使樹脂固化,消除板內的應力;開料前烘板,無論內層還是雙面都需要


⑥層壓后消除應力壓板后自然冷壓:


⑦薄板最好不經過機械磨刷:

建議采用化學清洗;電鍍時采用專用夾具,防止板彎曲折疊


⑧噴錫后放置平整的鋼板上自然冷卻至室溫再清洗,降低突然的高低溫影響


⑨改用Router替代V-Cut的分板:


V-Cut會破壞電路板間拼板的結構強度,盡量不要使用V-Cut的分板,即使要使用也要降低V-Cut的深度


鑼板區域太大,支撐強度降低, V-Cut降低深度


⑩使用過爐托盤治具:

過爐托盤可以固定住電路板,可以維持住原來的尺寸


?降低溫度(降低客戶回焊爐的溫度,也可以有效降低板彎及板翹的發生),溫度的對PCB板子應力的影響



PCB板翹修復


①PCB板生產過程中,對翹曲較大的板子,用滾壓矯平機將翹曲矯平整后再加工。

②PCB成品整平方法:熱壓整平的方式對PCB板翹曲整平,需要控制號壓力/溫度。



③少量翹曲產品可以考慮高溫壓縮拉平法 :將PCB放入烘箱中,調整到板材的玻璃化轉變溫度,將板子烘烤一定時間后,取出板子夾入平整模具中。待板子冷卻定型調整翹曲完成。
