本指南深入探討了 4 層 PCB 的先進布線技術，涵蓋高密度布局、阻抗管理、差分布線以及盲孔和埋孔的使用策略。我們將把復雜的概念分解為實用技巧，您可以將其應用于下一個項目，確保最佳性能和可制造性。

無論您是在緊湊型物聯網設備還是高速通信板上工作，掌握這些技術都將幫助您克服 4 層 PCB 設計中的常見挑戰。讓我們探討如何通過可行的見解和現實世界的考慮來提高您的路由技能。

為什么 4 層 PCB 對于高密度設計至關重要

4 層 PCB 是需要比 2 層板處理的更復雜但不需要 6 層或更高疊層成本的設計的首選。4 層 PCB 具有兩個通常專用于電源和接地層的內層，以及用于信號路由的外層，可在性能、空間效率和成本之間取得平衡。它們非常適合空間有限且信號完整性至關重要的高密度設計。

在高密度應用中，例如可穿戴技術或緊湊型嵌入式系統，在更小的區域內布線更多走線的能力至關重要。然而，這也帶來了串擾、阻抗失配和擁塞等挑戰。4 層 PCB 高密度布線的先進布線技術可以幫助您解決這些問題，確保您的電路板在苛刻的條件下可靠運行。

4 層 PCB 高密度布線的主要挑戰

在深入研究特定的 4 層 PCB 布線策略之前，了解設計人員在高密度布局中面臨的障礙非常重要。這些包括：

• 空間限制：隨著更多組件被封裝在更小的區域中，在不違反設計規則的情況下布線變得困難。

• 信號完整性問題：高密度布局增加了串擾和電磁干擾的風險走線之間的 EMI 一致性測試。

• 熱管理：元件放置得更近會導致熱量積聚，從而影響性能和可靠性。

• 通過擁塞：在緊湊的設計中使用過孔在各層之間過渡可能會使電路板變得混亂并使布線復雜化。

通過應用高級布線技術，您可以緩解這些挑戰，并創建同時滿足功能和制造要求的電路板。

用于高密度布局的高級 4 層 PCB 布線策略

布線高密度 4 層 PCB 需要一種戰略方法，在保持信號質量的同時最大限度地利用空間。以下是一些經過驗證的 4 層 PCB 高密度布線技術可供考慮：

1. 優化層疊層以提高信號和電源完整性

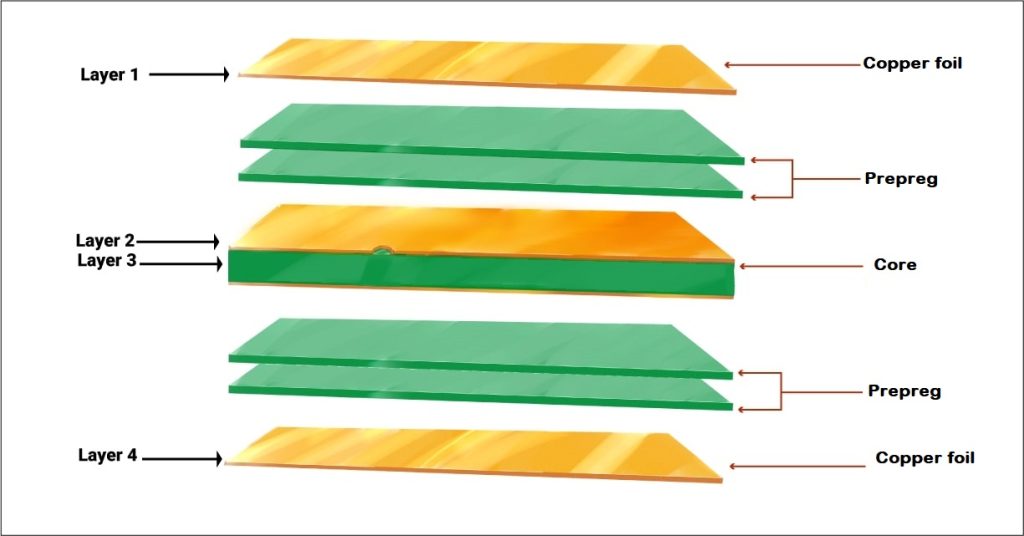

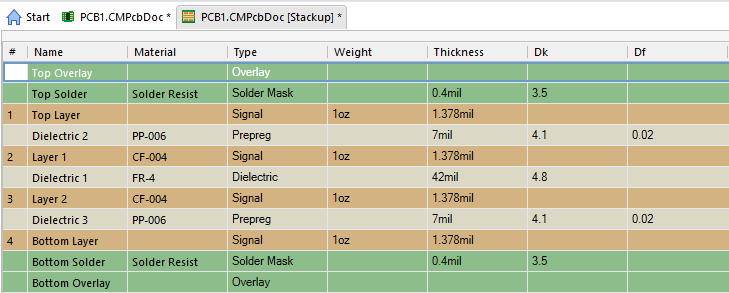

典型的 4 層 PCB 疊層包括外部的兩個信號層和兩個用于電源和接地的內部層。這種配置通過為信號提供可靠的參考平面來幫助降低 EMI。但是，在高密度設計中，如果外層空間用完，您可能需要將部分內部層專用于額外的布線。

例如，將頂層保留用于高速信號和關鍵組件，而將底層用于不太重要的走線。將電源層和接地層放置在內層上，以最大限度地減少環路電感，在適當?shù)钠矫嬖O計下，環路電感可低至 1-2 nH，而沒有專用平面的環路電感可低至 10-15 nH。

2. 使用更短和直接的跟蹤路由

在高密度設計中，旨在保持走線盡可能短和直接，以減少信號延遲并最大限度地減少干擾的機會。避免不必要的彎曲或蜿蜒，除非在高速設計中需要長度匹配。一個好的經驗法則是，對于高于 100 MHz 的頻率，將走線長度保持在信號波長的 10% 以下，以防止信號衰減。

3. 按功能對組件進行分組

將具有相關功能的元件靠近放置，以最大限度地減少走線長度并降低布線復雜性。例如，將模擬組件與數字組件分開，以避免噪聲耦合。這種方法不僅簡化了布線，還增強了高密度 4 層 PCB 布局中的信號完整性。

掌握 4 層 PCB 走線阻抗控制

控制走線阻抗在高速設計中至關重要，以確保信號傳輸時不失真或反射。在 4 層 PCB 中，走線阻抗取決于走線寬度、厚度、介電材料和與參考平面的接近程度等因素。讓我們探討如何有效管理 4 層 PCB 走線阻抗。

1. 精確計算阻抗

對于介電常數為 4-4.2 的標準 FR-4.5 材料，當放置在具有 10 密耳（0.25 毫米）介電間隔的接地平面上時，4 層 PCB 上的 50 歐姆阻抗走線可能需要大約 6-8 密耳（0.15-0.2 毫米）的寬度。使用在線阻抗計算器或模擬工具根據疊層確定確切尺寸。

2. 保持一致的走線寬度

走線寬度的變化會導致阻抗失配，從而導致信號反射。確保走線沿其整個長度保持均勻的寬度，特別是對于 USB 或以太網等高速信號，它們通常需要 50 歐姆或 90 歐姆阻抗。

3. 使用地平面作為參考

在相鄰層的實心接地層上布線有助于保持一致的阻抗。避免在高速走線下分裂接地層，因為這會破壞返回路徑并將阻抗增加 20-30% 或更多，具體取決于分裂大小。

實現高速信號的 4 層 PCB 差分布線

差分路由對于 USB、HDMI 或 PCIe 等高速接口至關重要，其中信號成對傳輸以減少噪聲并提高信號完整性。以下是 4 層 PCB 差分布線的關鍵注意事項：

1. 精確匹配走線長度

差分對必須具有相等的長度，以確保信號同時到達。僅 5 密耳（0.13 毫米）的長度失配可能會在 3 GHz 時引入約 30-50 ps 的時序偏斜，這對于高速協議來說意義重大。如果需要，請使用蛇形布線來匹配長度，但要保持彎曲平滑以避免阻抗不連續。

2. 保持一致的間距

保持差分對走線之間的間距一致，通常為走線寬度的 2-3 倍，以保持耦合并控制阻抗。對于 90 歐姆差分對，5 密耳（0.13 毫米）的走線寬度可能需要 10-15 密耳（0.25-0.38 毫米）的間距，具體取決于介電材料。

3. 布線對在同一層上

避免在不同層之間布線差分對，因為這會引入阻抗失配并增加串擾。如果層過渡不可避免，請謹慎使用過孔并確保參考平面保持一致。

利用 4 層 PCB 盲孔和埋孔提高空間效率

在高密度 4 層 PCB 中，過孔對于連接層至關重要，但通孔過孔會占用寶貴的布線空間。這就是 4 層 PCB 盲孔和埋孔發揮作用的地方，為復雜的設計提供節省空間的解決方案。

1. 了解盲孔和埋孔

盲孔將外層連接到內層，而無需穿過整個電路板。埋孔僅連接內層，從表面看不到。這兩種類型都減少了外層的過孔擁塞，為高密度設計中的額外走線騰出了空間。

2. 高密度布線的好處

使用盲孔可以將外層的過孔焊盤尺寸減少 30-50%，從而實現更緊密的元件放置。另一方面，埋入式過孔非常適合在內部連接電源層和接地層，而不會影響信號層。這些過孔還通過縮短連接路徑來提高信號完整性，與通孔過孔相比，電感降低多達 40%。

3. 設計注意事項

盲孔和埋孔增加了 PCB 制造成本和復雜性，因此僅在必要時使用它們。確保您的設計規則考慮最小過孔尺寸（微孔通常為 0.1-0.15 毫米）和縱橫比（通常為 1：1 以提高可靠性）。與 PCB 制造商密切合作以確認能力，因為并非所有設施都支持這些過孔的堆疊或順序層壓。

成功進行 4 層 PCB 高密度布線的其他技巧

除了討論的核心技術之外，這里還有一些增強 4 層 PCB 設計的策略：

• 首先確定關鍵網絡的優先級：在不太重要的走線之前路由高速和敏感信號，以確保它們獲得最短、最干凈的路徑。

• 使用設計規則檢查 （DRC）：利用 DRC 工具在設計過程的早期發現間距違規或阻抗問題。

• 模擬信號完整性：使用仿真軟件對串擾和反射進行建模，特別是對于 100 MHz 以上的頻率，問題變得更加明顯。

• 熱緩解計劃：在高密度區域，在電源平面連接處添加散熱墊，以防止焊接過程中熱量積聚。

通過高級布線提升您的 4 層 PCB 設計

設計高密度 4 層 PCB 可能具有挑戰性，但通過正確的布線策略，您可以獲得緊湊、可靠和高性能的電路板。從優化層疊層和控制走線阻抗到實施差分布線和使用盲孔和埋孔，這些先進技術使您能夠應對最復雜的布局。

通過專注于 4 層 PCB 布線策略、高密度布線、走線阻抗、差分布線以及盲孔和埋孔，您可以確保您的設計滿足現代性能需求。將這些技巧應用到您的下一個項目中，您會看到效率和質量的差異。通過仔細規劃和對細節的關注，您的 4 層 PCB 可以超越基礎知識并提供卓越的結果。
