PCB抗電磁干擾(EMI/EMC)設計技巧有哪些?

  • 2025-07-21 14:32:00
  • 瀏覽量:20

在電子設備日益小型化、高速化的趨勢下,電磁兼容(EMC)設計已成為 PCB 設計的核心環節。電磁干擾(EMI)可能導致設備性能下降、通信中斷甚至系統崩潰,尤其在醫療、航空航天等領域,EMC 不達標可能引發嚴重后果。本文將系統梳理 PCB 抗電磁干擾的設計技巧,從原理到實踐,覆蓋從源頭抑制到測試驗證的全流程。


1. EMC/EMI 基礎原理介紹

電磁兼容(EMC)是指電子設備在電磁環境中正常工作,且不對其他設備產生無法忍受的電磁干擾的能力,包含兩個核心維度:

  • 電磁干擾(EMI):設備自身產生的電磁能量對其他設備造成的干擾,分為傳導干擾(通過電源線、信號線傳播)和輻射干擾(通過空間電磁波傳播)。例如,開關電源的 MOS 管高頻開關動作會產生 100MHz 以上的輻射干擾,可能影響周圍收音機的正常接收。

  • 電磁抗擾度(EMS):設備抵御外部電磁干擾的能力。例如,工業控制板需能在強電磁環境(如電機啟動產生的脈沖干擾)中保持穩定運行。

EMI 的產生需滿足三個條件:干擾源(如高頻振蕩器、開關電路)、耦合路徑(如空間輻射、導線傳導)、敏感設備(如高頻接收器、模擬傳感器)。PCB 設計的核心是通過優化布局布線,切斷這三個要素的聯系。

電磁干擾的頻率特性差異顯著:低頻干擾(<30MHz)主要通過導線傳導,高頻干擾(>30MHz)則以輻射為主。例如,50Hz 工頻干擾屬于傳導干擾,而 WiFi 模塊的 2.4GHz 信號可能通過空間輻射干擾其他設備。


2. EMC 設計的三個基本路徑:源、耦合路徑、受體

針對 EMI 產生的三要素,EMC 設計需從以下三個路徑同時入手:

抑制干擾源

  • 降低開關速度:在滿足時序要求的前提下,降低數字電路的邊沿速率(如將 GPIO 的 slew rate 從 2ns 調整為 5ns),可減少高頻諧波分量。測試表明,邊沿速率降低 50%,100MHz 以上的輻射干擾可降低 15-20dB。

  • 減小電流變化率(di/dt):在電源回路中增加緩沖電路(如 RC 吸收網絡),抑制功率器件的瞬時電流尖峰。例如,在 DC-DC 轉換器的續流二極管兩端并聯 100Ω 電阻 + 100pF 電容,可有效抑制反向恢復產生的干擾。

  • 局部屏蔽干擾源:對高頻振蕩器、功率放大器等強干擾源,采用金屬屏蔽罩(需良好接地)限制其電磁輻射范圍。

切斷耦合路徑

  • 抑制傳導耦合:在電源線入口處安裝 EMI 濾波器(如共模電感 + X/Y 電容),衰減傳導干擾。例如,USB 接口處的共模電感可將傳導干擾從 - 40dBμV 降至 - 60dBμV 以下。

  • 阻斷輻射耦合:增大干擾源與敏感電路的距離(至少 3 倍波長以上,對 1GHz 信號約 9cm),或在兩者之間設置接地屏蔽板。

  • 優化 PCB 布局:避免敏感信號線與干擾源線路平行布線,交叉時采用 90° 垂直交叉,減少互感耦合。

增強受體抗擾度

  • 差分信號傳輸:將敏感模擬信號(如傳感器輸出)采用差分方式傳輸(如使用儀表放大器 AD8221),利用差分對的共模抑制能力(CMRR 通常 > 80dB)抵御外部干擾。

  • 增加濾波電路:在敏感電路的輸入端添加 RC 或 LC 濾波,例如在運算放大器的同相輸入端串聯 1kΩ 電阻 + 并聯 100pF 電容到地,可濾除高頻干擾。

  • 強化接地設計:敏感電路采用獨立接地回路,避免與干擾源共享接地路徑,降低地電位差帶來的干擾。



3. 地平面完整性與層疊結構優化

地平面是 EMC 設計的 “基石”,其完整性直接影響干擾的傳播與抑制:

地平面設計原則

  • 保持地平面連續:避免在地平面上開槽或分割(除非必須區分模擬地與數字地),完整的地平面可提供低阻抗回流路徑,減少輻射。例如,某 4 層板設計中,地平面開槽導致 100MHz 輻射干擾增加 25dB,恢復完整性后干擾降至合格范圍。

  • 單點接地分區:數?;旌想娐分?,模擬地(AGND)與數字地(DGND)需在電源入口處單點連接(如通過 0Ω 電阻或磁珠),避免形成地環路。連接點應遠離敏感模擬電路(如 ADC 的參考地)。

  • 高頻信號回流路徑最短:高速信號線(如 DDR3 的 CLK)下方必須有完整的地平面,且走線長度與回流路徑長度之差控制在信號波長的 1/20 以內(1GHz 信號約 1.5cm),減少輻射面積。

層疊結構優化

  • 高速信號層緊鄰地平面:如 6 層板推薦疊層(從上到下):頂層信號(高速)→ GND → 電源 → 中間信號 → GND → 底層信號,確保高速信號的回流路徑僅在相鄰地平面內。

  • 電源層與地平面緊鄰:利用電源層與地平面之間的寄生電容(通常每 cm2 約 1pF)作為分布式去耦電容,增強電源穩定性。層間距控制在 0.1-0.2mm(如 4 層板的電源層與地平面間距 0.15mm),可獲得更好的濾波效果。

  • 厚銅地層增強屏蔽:對強干擾環境(如工業電機附近),地層采用 2oz 銅厚(70μm),利用趨膚效應增強高頻屏蔽能力,比 1oz 銅厚的屏蔽效果提升約 5dB。


4. 高頻信號走線規則與終端匹配

高頻信號(>100MHz)的走線是輻射干擾的主要來源,需遵循以下規則:

基本走線原則

  • 短而直:高頻信號線長度應≤λ/10(λ 為信號波長),例如 1GHz 信號的走線長度應≤3cm。必須長距離傳輸時,采用差分線或屏蔽線。

  • 線寬與間距:微帶線特性阻抗控制在 50±10%(高速數字信號)或 75±10%(射頻信號),線寬根據疊層計算(如 4 層板中 50Ω 微帶線在 FR-4 基材上約 0.25mm 寬)。線間間距≥3 倍線寬,減少串?dāng)_。

  • 避免直角與 Stub:走線拐角采用 45° 或圓弧過渡(半徑≥3 倍線寬),消除直角帶來的阻抗不連續;禁止出現無驅動的 Stub 線(長度應 <λ/20),否則會產生反射干擾。

差分信號設計

  • 等長等距:差分對的兩根線長度差需 < 5mil(127μm),間距保持一致(通常 0.1-0.2mm),確保差分阻抗穩定(如 90±10%Ω)。例如,USB 3.0 的差分對長度差要求 < 3mil。

  • 對稱布線:差分線需平行走線,避免交叉或分支,必要時通過 “蛇形線” 補償長度,但蛇形線的節距應 > 5 倍線寬,減少額外損耗。

  • 包地處理:對高速差分線(如 PCIe、HDMI)采用單邊或雙邊包地(接地屏蔽線),包地需多點接地(間隔 <λ/20),但需注意包地與差分線的間距≥2 倍線寬,避免影響阻抗。

終端匹配技巧

  • 串聯匹配:在信號源端串聯電阻(R = Z0 - Zs,Zs 為源阻抗),適用于源端阻抗低于傳輸線阻抗的場景。例如,50Ω 傳輸線配 33Ω 源阻抗時,串聯 17Ω 電阻可消除反射。

  • 并聯匹配:在接收端并聯電阻(R = Z0)到地或電源,適用于高頻信號(>1GHz),但會增加功耗。

  • AC 匹配:采用 RC 并聯網絡(如 100Ω + 100pF),在高頻段提供匹配,低頻段不影響信號電平,適用于時鐘信號等。


5. 電源濾波與去耦措施

電源系統是 EMI 在 PCB 內部傳播的主要路徑,良好的濾波與去耦設計可大幅降低電源噪聲:

電源入口濾波

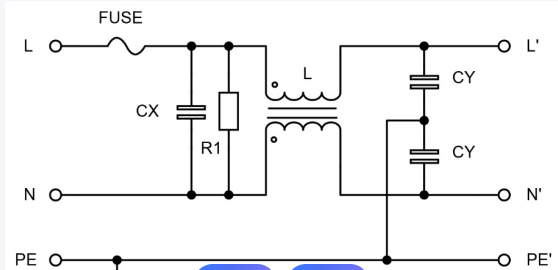

  • 多級濾波:在系統電源入口處采用 “π 型” 濾波器(C-L-C 結構),如 220nF X 電容 + 共模電感(10mH) + 100nF Y 電容,可同時抑制差模與共模干擾。

  • 隔離變壓器:對敏感電路(如醫療設備),采用帶屏蔽層的隔離變壓器(隔離電壓≥2kV),阻斷共模干擾傳導路徑。

去耦電容網絡

  • 多層電容組合:在 IC 電源引腳旁按 “小容量 + 大容量” 組合放置去耦電容,如 0.1μF(100MHz 諧振)+ 10μF(10MHz 諧振)+ 100μF(1MHz 諧振),覆蓋 10kHz-1GHz 的噪聲頻段。

  • 放置原則:0.1μF 電容距離引腳 < 5mm,10μF 電容 < 15mm,確保高頻噪聲的回流路徑最短。BGA 封裝芯片需在底部焊盤區域均勻布置 0402 封裝的 0.1μF 電容,每 4 個電源引腳至少 1 顆。

  • 接地優化:去耦電容的接地過孔應緊鄰電容焊盤(距離 < 2mm),并直接連接到地平面,避免長走線引入寄生電感。

    線性穩壓器與 DC-DC 處理

    • LDO 外圍濾波:在 LDO 的輸入端(10μF 電解電容)和輸出端(1μF 陶瓷電容)加強濾波,抑制輸入紋波和輸出噪聲。例如,低壓差 LDO(如 AMS1117)輸出端的 1μF 電容可將噪聲從 50μVrms 降至 10μVrms。

    • DC-DC 屏蔽:將 DC-DC 轉換器及其電感、續流二極管放置在 PCB 邊緣,周圍設置接地隔離帶,避免其開關噪聲耦合到敏感電路。


    6. EMI 抑制常用器件:磁珠、電感、TVS 等

    合理選用 EMI 抑制器件是快速解決 EMC 問題的關鍵:

    磁珠(Ferrite Bead)

    • 特性:在高頻段呈現高阻抗(如 100MHz 時阻抗 500Ω),對直流電阻?。?lt;1Ω),適用于抑制信號線或電源線的高頻噪聲。

    • 選型:根據干擾頻率選擇磁珠的阻抗曲線,確保在目標頻率點阻抗 > 100Ω。例如,抑制 2.4GHz WiFi 干擾,可選用在該頻率阻抗 > 600Ω 的磁珠(如 BLM18PG601SN1)。

    • 應用:串聯在敏感信號線(如 I2C、SPI)或低速接口(如 UART)上,或并聯在電源與地之間作為吸收元件。

    共模電感(Common Mode Choke)

    • 特性:對共模信號呈現高阻抗,差模信號呈現低阻抗,主要用于抑制電源線或信號線的共模干擾。

    • 選型:根據額定電流(≥1.5 倍工作電流)和阻抗(100MHz 時≥1000Ω)選擇,例如 USB 2.0 接口選用額定電流 500mA、100MHz 阻抗 1500Ω 的共模電感。

    • 應用:安裝在設備電源線入口或高速接口(如 HDMI、Ethernet)的差分線上,靠近連接器端放置。

    TVS 二極管(Transient Voltage Suppressor)

    • 特性:能快速(ns 級)吸收瞬態高壓脈沖(如 ESD、浪涌),保護電路免受沖擊。

    • 選型:反向擊穿電壓(VRWM)應高于工作電壓(如 3.3V 電路選 VRWM=5V),峰值脈沖電流(IPP)根據防護等級選擇(如接觸放電 8kV 需 IPP≥20A)。

    • 應用:并聯在接口信號線上(如 USB 的 D+、D-),靠近連接器放置,走線長度 < 5mm,確保瞬態能量優先通過 TVS 釋放。

    穿心電容(Feedthrough Capacitor)

    • 特性:通過金屬外殼與屏蔽體直接連接,消除了傳統電容的引腳電感,高頻濾波效果優異(可達 1GHz 以上)。

    • 應用:用于穿透金屬屏蔽罩的信號線或電源線,如在射頻模塊的屏蔽罩上安裝穿心電容,抑制屏蔽體內外的電磁耦合。


    7. 外圍接口(如 USB)走線屏蔽處理

    外圍接口是 EMI 進出設備的主要 “窗口”,需重點處理:

    USB 接口設計

    • 差分線處理:USB 2.0 的 D+、D - 差分對需嚴格等長(誤差 < 5mil),阻抗控制在 90Ω±10%,走線長度 < 50cm(USB 3.0<30cm)。

    • 屏蔽層接地:USB 線纜的屏蔽層需單端接地(通常在主機端通過 330Ω 電阻接地),避免形成地環路。PCB 上的 USB 接口屏蔽殼需通過多點接地(至少 2 個接地過孔)連接到地平面。

    • ESD 防護:在 D+、D - 線靠近連接器處并聯 TVS 二極管(如 SMF05C),并在 VBUS 線上串聯自恢復保險絲(如 100mA)+ TVS(如 SMBJ5.0A),抵御靜電和過壓沖擊。

    HDMI 接口設計

    • 屏蔽與隔離:HDMI 接口的 19 對差分線需整體包裹在接地屏蔽層內,屏蔽層與接口金屬殼可靠連接。PCB 上的 HDMI 信號區域需與其他電路保持 5mm 以上距離,周圍設置接地隔離帶。

    • 阻抗匹配:TMDS 差分對阻抗控制在 100Ω±10%,每對差分線長度差 < 10mil,總長度 < 1m。

    • 電源濾波:HDMI 的 5V 電源輸入端需串聯磁珠 + 并聯 100nF 電容,抑制電源噪聲耦合到信號線上。

    網口(Ethernet)設計

    • 隔離變壓器:網口必須通過隔離變壓器(如 HR911105A)與 PHY 芯片連接,實現電氣隔離,抑制共模干擾。變壓器中心抽頭需通過 100nF 電容接地。

    • 磁珠與 TVS:在差分對(TX±、RX±)上串聯共模電感,并聯 TVS 二極管(如 PESD5V0U2BT),增強抗擾度。

    • PCB 布局:網口變壓器和連接器需放置在 PCB 邊緣,與 PHY 芯片的距離 < 10cm,避免長距離走線引入干擾。



    8. 整體設計流程中的 EMC 測試與驗證方法

    EMC 設計需結合測試驗證,形成 “設計 - 測試 - 優化” 的閉環:

    前期仿真與預測試

    • SI/PI 仿真:在布線階段使用仿真工具(如 Allegro SI、Cadence Clarity)分析高速信號的反射、串?dāng)_和電源噪聲,提前優化設計。例如,通過仿真發現 DDR3 的地址線串?dāng)_超標,可增加線間距從 0.2mm 至 0.3mm。

    • 近場掃描:使用近場探頭(如 H 場探頭、E 場探頭)在 PCB 調試階段掃描高頻區域,定位強輻射點(如時鐘振蕩器、未端接的信號線),早期發現問題。

    正式 EMC 測試項目

    • 輻射發射(RE)測試:在 3 米法或 10 米法暗室中,測試設備在 30MHz-18GHz 頻段的輻射干擾,需滿足標準限值(如 CISPR 32 Class B 要求 30-1000MHz≤54dBμV/m)。

    • 傳導發射(CE)測試:通過 LISN(線路阻抗穩定網絡)測試電源線在 150kHz-30MHz 的傳導干擾,限值通常為 40-60dBμV。

    • 靜電放電(ESD)測試:按照 IEC 61000-4-2 標準,對設備進行接觸放電(±4kV、±8kV)和空氣放電(±8kV、±15kV)測試,觀察設備是否正常工作。

    • 快速脈沖群(EFT)測試:在電源線和信號線上施加 1kV-4kV 的快速脈沖群,驗證設備的抗擾能力。

    測試問題定位與解決

    • 輻射超標的定位:通過近場探頭結合頻譜分析儀,確定輻射源位置(如未屏蔽的晶振、過長的 GPIO 線),針對性采取屏蔽、濾波或改線措施。

    • 傳導超標的解決:若某一頻率點傳導超標,可在電源入口處增加該頻率的陷波濾波器(如串聯 LC 諧振電路),或更換更高抑制能力的 EMI 濾波器。

    • 抗擾度失敗的優化:對敏感信號增加濾波(如 RC 網絡)、強化接地(如縮短接地路徑)或采用差分傳輸,提升抗擾度。


    EMC 設計是一門 “預防為主” 的工程學科,80% 的 EMC 問題可通過前期布局布線優化解決。核心原則是:保持地平面完整、控制高速信號阻抗、合理設置濾波與屏蔽、強化接口防護。在實際設計中,需結合電路特性(如頻率、功率)和應用場景(如工業、醫療)靈活調整方案,并通過測試驗證不斷優化,才能最終實現產品的 EMC 合規。
