陶瓷PCB:高溫環境下的優勢和用例

  • 2025-07-17 14:12:00
  • 瀏覽量:36

在快速發展的電子產品世界中,印刷電路板 (PCB) 是無數設備的支柱,從消費類小工具到任務關鍵型系統。在各種類型的 PCB 中,陶瓷 PCB 因其在苛刻條件下(尤其是高溫環境)的卓越性能而脫穎而出。這些先進的電路板具有獨特的性能,使其成為可靠性、PCB 熱管理和耐用性不可或缺的行業中不可或缺的。


無論您是在設計航空航天航空電子設備、汽車控制模塊還是大功率工業系統,了解陶瓷 PCB 的優勢都可以幫助您為下一個項目做出明智的決策。讓我們深入了解這些板卡的特別之處,以及它們如何在最惡劣的環境中表現出色。

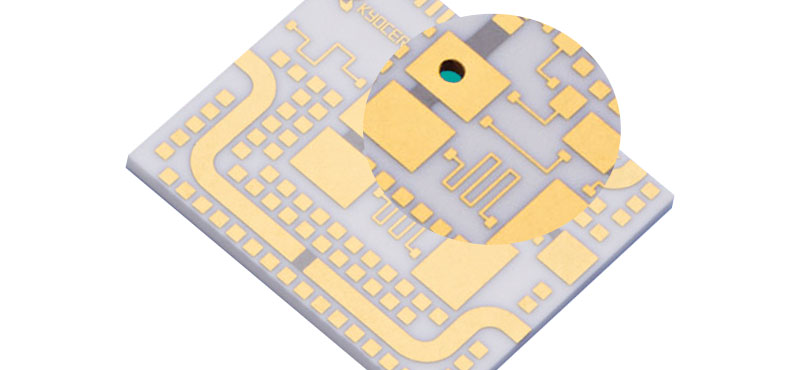

陶瓷 PCB


什么是陶瓷 PCB?

陶瓷 PCB 是使用陶瓷材料的電路板,例如氧化鋁 (Al?O?)、氮化鋁 (AlN) 或碳化硅 (SiC) 作為基板,而不是 FR-4(玻璃增強環氧樹脂)等傳統材料。與依賴有機層壓板的傳統 PCB 不同,陶瓷 PCB 利用陶瓷的固有特性來提供卓越的導熱性、電絕緣性和機械強度。


這些電路板采用特殊工藝制造,例如高溫共燒陶瓷 (HTCC)、低溫共燒陶瓷 (LTCC) 或直接銅鍵合 (DCB) 技術。結果是一個強大的平臺,能夠在標準 PCB 無法運行的環境中支持復雜的電路設計。

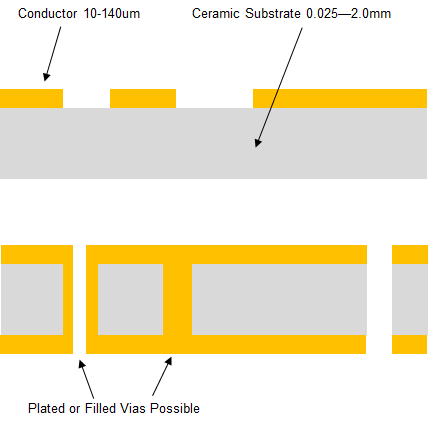

陶瓷PCB



陶瓷 PCB 的主要優勢

陶瓷 PCB 具有一系列優勢,使其成為高溫和高可靠性應用的首選。下面,我們分解了它們最顯著的優勢。

1. 出色的導熱性

陶瓷 PCB 的突出特點之一是其高導熱性,這使它們能夠有效地消散元件或大電流走線產生的熱量。例如,氮化鋁 (AlN) 陶瓷 PCB 的導熱系數范圍為 150 至 230 W/m·K,而 FR-4 的導熱系數僅為 0.25 W/m·K。這意味著陶瓷 PCB 可以處理會導致 FR-4 板分層或失效的熱負荷。


實際上,具有 1 mm x 0.3 mm 銅軌、電流為 100 A 的陶瓷 PCB 的溫升僅為約 17°C,而更寬的 2 mm x 0.3 mm 軌道則將其降低到僅 5°C。 這種高效的散熱可以防止熱點,并確保在高功率應用中保持一致的性能。


2. 耐高溫

陶瓷 PCB 可以在遠超傳統 PCB 能力的溫度下可靠運行。根據陶瓷材料的不同,這些板可以承受 350°C 至 800°C 以上的溫度而不會降解。例如,氧化鋁基 PCB 可在高達 800°C 的溫度下保持結構完整性,而碳化硅 PCB 可以承受更高的溫度,使其成為航空航天推進系統或工業爐等極端環境的理想選擇。


相比之下,F(xiàn)R-4 板的玻璃化轉變溫度 (Tg) 通常約為 130-170°C,超過該溫度,它們會失去剛度并面臨失效風險。陶瓷 PCB 在熱應力下保持穩定的能力確保了在惡劣條件下的長期可靠性。


3. 低熱膨脹系數 (CTE)

熱膨脹系數 (CTE) 衡量材料在加熱時膨脹的程度。陶瓷 PCB 的 CTE 很低,與硅(用于半導體芯片)的 CTE 非常接近,通常約為 2.6–3.5 ppm/°C。 這種兼容性最大限度地減少了熱循環過程中的機械應力,降低了焊點故障或組件脫落的風險。


相比之下,PCB 材料 FR-4 的 CTE 約為 14–17 ppm/°C,這可能導致與硅元件不匹配,隨著時間的推移導致裂紋或斷裂。陶瓷 PCB 的低 CTE 使其成為溫度頻繁波動應用的可靠選擇,例如汽車發動機控制單元。


4. 卓越的電絕緣性

陶瓷材料具有優異的電絕緣性能,介電強度范圍為 10 kV/mm 至 20 kV/mm 以上。這使得陶瓷 PCB 能夠處理高壓而不會擊穿或泄漏,使其適用于電力電子和電動汽車 (EV) 系統。此外,陶瓷具有低介電常數(通常為 6-10)和低介電損耗,可確保在射頻通信系統等高頻應用中將信號失真降至最低。


5. 機械強度和耐用性

由于陶瓷材料固有的剛度和韌性,陶瓷 PCB 具有很強的機械應力、振動和沖擊能力。與在物理應力下會翹曲或開裂的 FR-4 不同,陶瓷基板在惡劣的環境中保持其形狀和完整性。這種耐用性對于軍用電子產品等應用至關重要,因為在這些應用中,電路板必須承受極端的振動或沖擊。


此外,陶瓷具有化學惰性,耐腐蝕、防潮和耐紫外線輻射。這使它們成為惡劣環境的理想選擇,例如石油和天然氣勘探,在這些環境中,經常暴露于腐蝕性化學品或高濕度環境中。


6. 緊湊的設計和高密度集成

陶瓷 PCB 由于其光滑、平坦的表面和容納精細走線的能力,支持高密度電路設計。先進的制造技術,如激光鉆孔,可實現小至 0.06 mm 的通孔,從而允許密集的元件放置。這在空間非常寶貴的航空航天電子系統(MEMS)或多層陶瓷PCB等應用中尤為有價值。

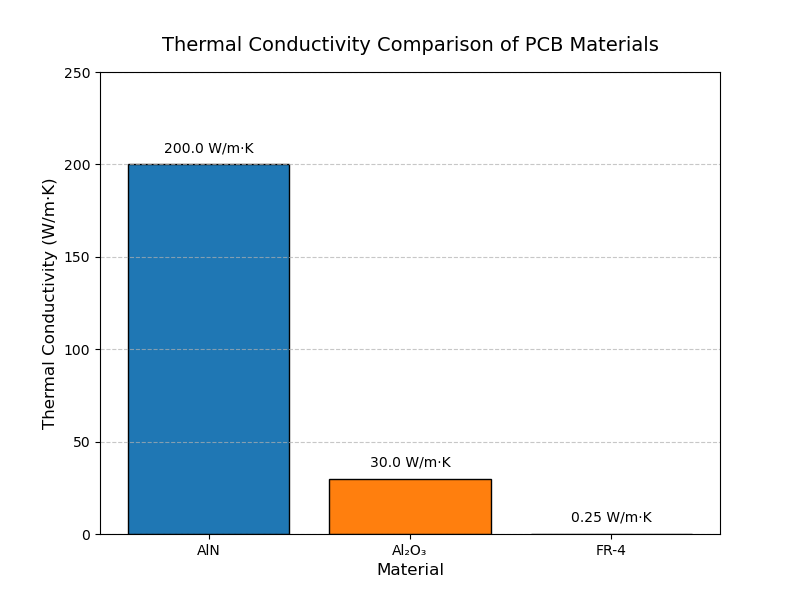

PCB 材料的導熱性 陶瓷



高溫環境下的使用案例

陶瓷 PCB 在極端溫度、高功率或惡劣條件需要不妥協性能的應用中大放異彩。以下是陶瓷 PCB 不可或缺的一些關鍵行業和用例。

1. 航空航天電子

航空航天系統(如衛星通信模塊和航空電子設備)在極端溫度波動的環境中運行,在軌溫度從 -55°C 到再入期間超過 200°C。陶瓷 PCB,尤其是由氮化鋁或碳化硅制成的 PCB,可提供這些條件所需的熱穩定性和可靠性。例如,多層陶瓷 PCB 用于雷達系統,其低介電損耗可確保在高頻下進行精確的信號傳輸。


在衛星電源管理系統中,陶瓷 PCB 可以散發以 50 W 運行的功率放大器的熱量,將溫度保持在 150°C 以下,以防止組件故障。這些板對紫外線輻射和真空條件的抵抗力進一步增強了它們對太空應用的適用性。

2. 汽車電子

現代汽車,尤其是電動汽車 (EV) 和混合動力汽車,依靠大功率電子設備進行電池管理、電機控制和發動機控制單元 (ECU)。這些系統會產生大量熱量,在發動機艙內通常超過 200°C。陶瓷 PCB 具有高導熱性和低 CTE,可確保在這些條件下可靠運行。


3. 工業和電力電子

工業應用,例如用于可再生能源系統的大功率逆變器或制造業中的電機驅動器,需要能夠處理大電流和高溫的 PCB。陶瓷 PCB 在這些場景中表現出色,為高壓系統提供熱管理和電氣絕緣。

在太陽能逆變器中,陶瓷 PCB 可以支持在 600 V 下運行的功率晶體管,其導熱性可確保結溫保持在 175°C 以下。 這種可靠性延長了逆變器的使用壽命,降低了惡劣戶外環境中的維護成本。

4. 軍事和國防

軍用電子產品,如導彈制導系統或加固型通信設備,要求 PCB 在極端條件下完美運行。陶瓷 PCB 能夠承受高溫、振動和化學暴露,使其成為這些應用的理想選擇。例如,導彈控制系統中的厚膜陶瓷 PCB 可以在 300°C 下工作,同時保持高頻數據傳輸?shù)男盘柾暾浴?/span>

5. LED 照明和大功率半導體

用于汽車前照燈或工業照明的大功率 LED 會產生大量熱量,如果管理不當,會降低性能。陶瓷 PCB,尤其是使用 LTCC 技術的 PCB,可提供出色的散熱性能,使 LED 能夠以最高效率運行。例如,陶瓷 PCB 可以將 LED 結溫保持在 120°C 以下,即使在 10 W 的功率下也是如此,從而延長了 LEDningen 的使用壽命。

汽車 ECU 陶瓷 PCB



挑戰和注意事項

雖然陶瓷 PCB 具有許多優勢,但它們也帶來了一些工程師必須考慮的挑戰:

- 成本:由于材料成本(例如,AlN 比氧化鋁貴)和復雜的 PCB 制造工藝,陶瓷 PCB 比 FR-4 更昂貴。然而,它們在關鍵應用中的可靠性通常證明投資是合理的。
- 脆性: 陶瓷比 FR-4 更脆弱,在組裝過程中需要小心處理以避免開裂。對于緊湊設計中使用的薄基板尤其如此。
- 設計復雜性:設計陶瓷 PCB 需要具備陶瓷特性和制造約束方面的專業知識,例如 DFM(可制造性設計)規則,以避免阻抗失配或串擾等問題。

盡管存在這些挑戰,但直接鍍銅 (DPC) 和活性金屬釬焊 (AMB) 等制造的進步使陶瓷 PCB 更容易獲得和可靠,解決了其中的許多問題。


陶瓷 PCB 是從事高溫、高可靠性應用的工程師的變革性解決方案。它們具有出色的導熱性、耐高溫性、低 CTE 以及強大的電氣和機械性能,使其成為航空航天、汽車、工業和軍事等行業不可或缺的產品。雖然陶瓷 PCB 的成本和設計考慮較高,但對于不允許出現故障的應用,其優勢遠遠大于挑戰。


隨著電子系統不斷突破性能和小型化的界限,陶瓷 PCB 將在實現創新方面發揮越來越重要的作用。通過了解它們的優勢和用例,工程師可以做出明智的決策,以確保他們的設計在最苛刻的環境中蓬勃發展。
