分板是將單個電路板與 PCB 面板或陣列分離。 印刷電路板 （PCB） 的分板方法直接影響生產效率和產品質量。 郵票孔和 V 形切割（V 形刻痕）是兩種常見的分板技術。下面就跟捷配PCB詳細討論 一下郵票孔連接的分板方法，分析它的優缺點，并與V-score分板方法進行對比，探討它在實際運行中的實用性和性能。

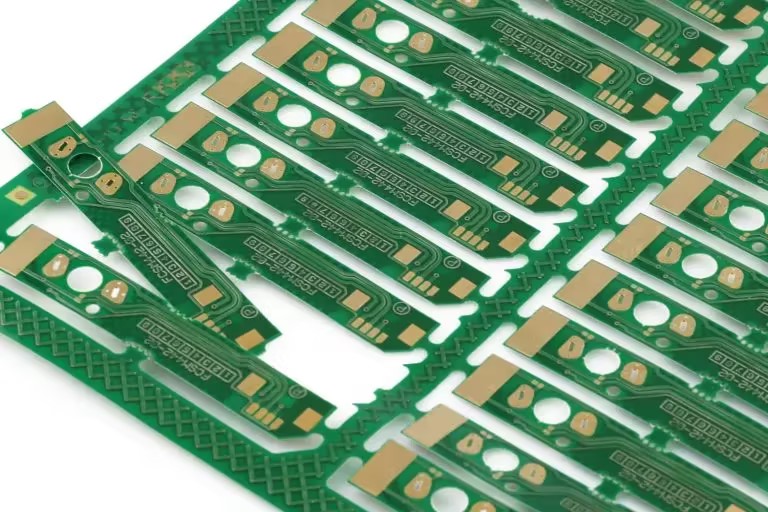

什么是郵票孔？

郵票孔是在電路板預定的分界線上鉆小孔的方法，使電路板在生產過程中保持連接，最后用分離機通過簡單的斷裂或切割來分離。這種方法類似于郵票邊緣的鋸齒狀孔，因此得名郵票孔，也稱為老鼠咬孔。

設計建議

郵票孔的設計規范通常包括孔徑、孔間距以及孔與PCB印刷電路板邊緣的距離。常見的設計規范如下：

孔徑r：通常在 0.6 mm 和 1.0 mm 之間。較小的孔徑（如 0.6 mm）適用于需要更高精度和強度的板材，而較大的孔徑（如 1.0 mm）則有利于更輕松的分離作。

孔間距：孔之間的距離通常為 1.0 mm 至 1.5 mm。這個距離可以根據 PCB 的厚度和所需的強度進行調整。較密集的孔間距（如 1.0 mm）適用于較薄的電路板，而較稀疏的間距（如 1.5 mm）適用于較厚的電路板。

孔與板邊的距離：通常保持在 0.2 mm 和 0.5 mm 之間。這個距離必須保證板的強度，便于后續的板分離作。

郵票孔板連接的優點

易于加工：郵票孔板連接方式在PCB制造過程中只需要額外的鉆孔步驟，作相對簡單易實施。

低成本：由于郵票孔板連接加工過程中不需要特殊設備，鉆孔階段只增加一些工藝步驟，因此成本相對較低。

減輕壓力：這種方法在電路板分離過程中應力較小，特別適用于需要保護敏感元件和精密電路的 PCB。

高靈活性：郵票孔的位置和數量可根據實際需要靈活調整，適用于各種形狀和尺寸的PCB設計。

郵票孔板的缺點

邊緣不平整：分板后的邊緣可能不平整，需要額外的打磨或精加工，影響外觀和組裝精度。

降低強度：郵票孔會削弱板子的整體強度，在運輸和組裝過程中很容易斷裂或損壞。

對生產效率的影響：在高密度電路板上，郵票孔可能會占用有限的電路板空間，從而影響布線和元件布局。

機械作限制：對于大規模生產，手動掰斷可能不現實，并且需要分板機，增加了設備投資。

案例分析

例如，一家生產小批量定制電子設備的公司選擇使用郵票孔板分離。

由于產品種類繁多、數量少，這種方法可以靈活地調整孔的位置和數量，以適應不同的電路板設計。

該公司還指出，這種方法減少了電路板分離過程中精密元件的壓力，并保護了產品的可靠性。然而，為了確保最終產品的美觀性和組裝精度，他們需要在板分離后對邊緣進行額外的研磨。

什么是 V 評分？

V-Cut 是一種常見的 PCB 分板方法，主要有兩個優點：首先，V-Cut 可以提供更光滑、更一致的板邊;其次，V-Cut 在材料利用率方面具有優勢，尤其是對于大體積或高層板，其中每一平方英寸的材料都很重要，因此可以帶來顯著的成本節約。

V-Cut 切割規格和設計建議

面板邊界：建議使用至少 5.00 mm 的基板作為面板邊界。在 PCB 的兩個最長邊上添加兩個平行邊，并在板之間不留間隙。V 形剪切將沿共享板輪廓進行處理。

處理方向：V 形切割僅沿 x 軸和 y 軸方向進行處理，不執行對角線處理。因?yàn)?V-Cut 將沿著陣列直線穿過整個電路板，所以電路板輪廓應該是直線的。

劃線深度：劃線深度約為材料總厚度的三分之一?？毯劬€將在 PCB 的上下兩側進行處理，留下的材料厚度約為總厚度的三分之一。例如，如果電路板厚度為 0.062 英寸，則剩余材料厚度約為 0.021 英寸。

板厚要求：建議僅在最小板厚為 1 mm 的面板上使用 V 劃線技術，以確保穩定性。然而，在實踐中，V 形劃痕的內網材料的厚度可以從 0.15 毫米到 0.4 毫米不等，具體取決于劃痕的長度。如果劃線長度小于 25 毫米，則網孔厚度可以為 0.15 毫米;長度為 100 毫米的刻痕的網孔厚度為 0.25 毫米;長度超過 100 毫米的刻痕的網孔厚度為 0.4 毫米。這些值 ？？?jī)H供參考，應與您的裝配車間討論，以確認電路板設計的網格厚度。

板材料： 標準 PCB 材料基本上是玻璃纖維。即使板有 V 劃線，它仍然會很堅固，因此在分離板時要小心。在得分線中斷之前，預計會有一定程度的彎曲。一些玻璃纖維細絲沿著 V 形劃痕的邊緣出現是正常的。使用帶式砂光機進行輕微打磨可以處理任何粗糙的區域。

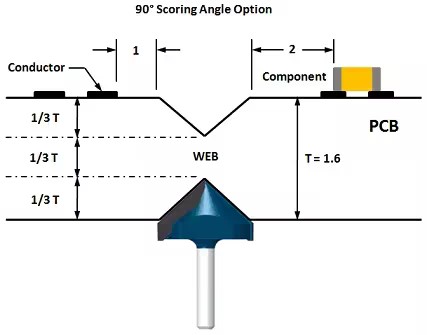

如上圖所示，V 劃線切割的選擇非常重要。由于鉆頭和切割角度的不同，所有電線和電路板都應布置在距 V 形劃痕邊緣頂部至少 1 毫米的范圍內，以防止在分板過程中損壞。中層應從 V 評分向后拉 1 毫米，以保持上、中、下部的比例為 1/3。

V 評分的優勢

1、邊緣平整：分板后V-score的邊緣比較平整，減少了后續的加工步驟，提高了產品外觀和裝配質量。

2、生產效率高：V-scored適合大批量生產，機械作簡單快捷，提高了生產效率。

3. 結構穩定：即使在分板之前，電路板的整體強度也很高，降低了運輸和組裝過程中損壞的風險。

4. 適應性強：適用于各種厚度的 PCB，尤其是較厚的多層板。

V 評分的缺點

1、加工復雜：V-score的加工需要專用的銑刀和設備，增加了工藝復雜性和設備成本。

2、應力集中：分板過程中可能會產生較大的機械應力，導致元件損壞或電路板變形。

3、靈活性低：V-score的設計和加工位置不易改變，適應性不如郵票孔靈活。

一家專注于智能手機等消費電子產品的大規模生產的公司。在這種情況下，V 評分分板方法更合適。通過使用自動化設備進行V-scoreing加工和分板，他們可以大大提高生產效率并保證每個電路板的邊緣平整度，提高產品的外觀質量和組裝精度。但是，該公司也注意到，這種方法在分板時會對一些敏感元件造成應力，因此在設計時應特別注意元件的布局和保護。

V-Scoring 或 Stamp Hole 有什么區別？

加工復雜性和成本

郵票孔：加工簡單，成本低，適合各種尺寸的生產，特別是小批量或快速成型。

V-scoring：加工復雜，設備成本高，更適合大批量生產。

分板質量

郵票孔：邊緣不平整，需要額外修整，適用于外觀質量要求不高的產品。

V 型劃線：邊緣平整，質量高，適用于質量要求高的產品。

分板應力

郵票孔：低應力，適用于敏感和精密部件。

V 型劃線：應力高，需要注意部件的保護。

設計靈活性

郵票孔：設計靈活，可適應各種形狀和布局。

V 型劃線：有限設計，適用于規則形狀和固定布局。

適用場景

郵票孔：

小批量生產或單件生產。

初學者或業余愛好者沒有復雜的設備。

板子形狀多樣，需要靈活調整。

成品不要求高邊緣平整度。

推薦示例：

小型電路板，如 Arduino 擴展板和傳感器模塊。

DIY 電子項目，如簡單的 LED 驅動板、音頻放大器等。

V 型評分：

大規模生產或高生產效率。

業余愛好者有條件使用特殊設備或工具。

板設計相對規則，適合固定布局。

成品對邊緣平整度要求高。

郵票孔連接板和 V 評分各有優缺點。在實際應用中，工程師通常會考慮生產效率、產品質量和設計靈活性等因素，選擇最合適的板級分離方法，以達到最佳的生產效果和產品性能。應根據具體的項目要求和設備條件，與PCB制造商進行密切合作，以確保最佳的設計和加工結果。
