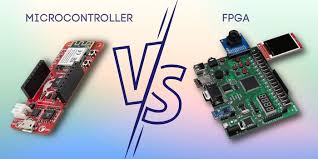

FPGA與微控制器：為您的PCB設計選擇合適的處理器
- 2025-07-11 10:29:00
- 瀏覽量：48
在為嵌入式系統設計印刷電路板 （PCB） 時，最關鍵的決策之一是選擇合適的處理器。您應該選擇現場可編程門陣列 （FPGA） 還是微控制器 （MCU）？兩者都有獨特的優勢和劣勢，選擇會顯著影響項目的性能、成本和開發時間表。在本綜合指南中，我們將分解 FPGA 與微控制器之間的區別，幫助您在選擇 PCB 處理器時做出明智的決定。我們將深入探討它們的功能、應用和嵌入式系統設計的關鍵考慮因素，確保您獲得下一個項目所需的見解。
快速回答：用于 PCB 設計的 FPGA 還是微控制器？
如果您正在尋找快速建議，要點如下：如果您的項目需要低功耗、成本效益和更簡單的編程來執行傳感器監控或基本控制系統等任務，請選擇微控制器。如果您需要高速處理、并行任務執行或針對復雜應用（如實時信號處理或高級成像）的自定義硬件配置，請選擇 FPGA。請繼續閱讀詳細比較，以了解哪些產品適合您在 PCB 設計和嵌入式系統應用中的特定需求。
什么是微控制器和 FPGA？基本概述
在深入進行比較之前，讓我們澄清一下這些處理器中的每一個是什么，以及它們在 PCB 設計環境中是如何工作的。
微控制器 （MCU）：一體化解決方案
微控制器是一種緊湊的集成電路，在單個芯片上充當小型計算機。它通常包括中央處理器 （CPU）、內存（RAM 和 ROM）和輸入/輸出 （I/O） 外圍設備。MCU 專為特定任務而設計，由于其簡單性和效率而被廣泛用于嵌入式系統設計。它們按順序執行指令，非常適合任務簡單且可預測的應用，例如控制電機或讀取傳感器數據。
FPGA：可定制的動力源

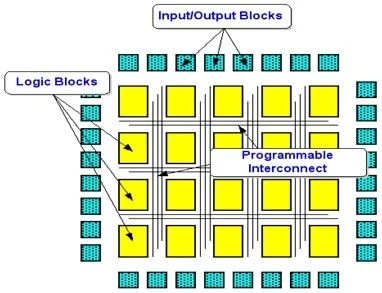

FPGA（現場可編程門陣列）是一種高度可配置的集成電路，允許設計人員創建自定義硬件功能。與 MCU 不同，F(xiàn)PGA 沒有固定的架構;它們由可編程邏輯塊和互連組成，可以針對執行特定任務進行定制。這使得它們對于并行處理和高速應用（例如高級 PCB 設計中常見的數字信號處理或機器學習算法）來說非常強大。

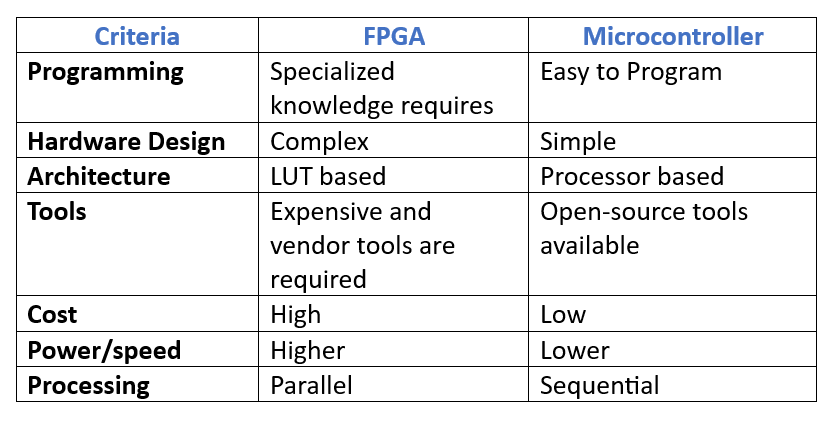

FPGA 與微控制器：PCB 設計的主要區別
了解 FPGA 和 microcontrollers 之間的區別對于正確選擇 PCB 處理器至關重要。讓我們根據嵌入式系統設計的幾個關鍵因素來比較它們。
1. 處理能力和速度
微控制器：MCU 按順序運行，這意味著它們一次處理一條指令。它們的時鐘速度通常從幾 MHz 到幾百 MHz 不等（例如，流行的 32 位 MCU 可能以 80 MHz 運行）。這使得它們適用于任務對時間要求不高的應用，例如控制家用電器。
FPGA的：FPGA 在并行處理方面表現出色，允許同時進行多個作。通過利用定制硬件設計，他們可以實現相當于特定任務的 GHz 范圍的有效處理速度。例如，在實時信號處理中，F(xiàn)PGA 可以以最小的延遲處理多個數據流，使其成為高速 PCB 應用的理想選擇。
2. 靈活性和定制
微控制器：MCU 具有固定的架構，這意味著它們的硬件功能是預定義的。雖然您可以使用 C 或 Assembly 等語言對它們進行編程，但您無法更改它們的內部結構。這限制了它們在嵌入式系統設計中執行高度專業化任務的靈活性。
FPGA的：FPGA 提供無與倫比的定制功能。您可以使用 VHDL 或 Verilog 等硬件描述語言 （HDL） 在硬件級別對它們進行編程，以創建定制的邏輯電路。這使它們非常適合獨特或不斷發展的項目要求，例如在 PCB 上實現自定義通信協議。
3. 功耗
微控制器：MCU 通常具有低功耗特性，尤其是在低功耗模式下。例如，許多現代 MCU 在休眠模式下僅消耗幾微安，因此非常適合可穿戴傳感器或物聯網小工具等電池供電設備。
FPGA的：由于 FPGA 的邏輯復雜且工作頻率較高，因此通常消耗更多的功率。它們的功耗從數百毫瓦到幾瓦不等，具體取決于設計。對于便攜式或能源受限的 PCB 設計來說，這可能是一個缺點。
4. 成本考慮
微控制器：MCU 具有成本效益，價格從基本 8 位型號的不到 1 美元到高級 32 位型號的 10 美元左右不等。它們還需要不太復雜的 PCB 布局，從而降低總體設計和制造成本。
FPGA的：FPGA 更昂貴，入門級芯片的成本從 10 美元起，高端型號的成本高達數百美元。此外，它們的開發需要專門的工具和專業知識，從而增加了 PCB 處理器選擇的前期投資。
5. 開發時間和復雜性
微控制器：使用 MCU 進行開發相對簡單。編程以高級語言完成，許多開發環境提供廣泛的庫和社區支持。一個簡單的項目，如溫度監測系統，可以在幾天內完成原型設計。
FPGA的：FPGA 開發更加復雜和耗時。設計自定義硬件需要 HDL 和仿真工具知識，并且調試可能具有挑戰性。在 PCB 設計中利用 FPGA 應用程序的項目（例如高速數據采集系統）可能需要數周或數月才能完成。
應用：在 PCB 設計中何時使用 FPGA 與微控制器
FPGA 和微控制器之間的選擇通常歸結為嵌入式系統設計的具體要求。讓我們探索每種處理器的常見用例，以指導您選擇 PCB 處理器。
微控制器在 PCB 設計中的應用
MCU 是優先考慮簡單性、低成本和能效的項目的首選。以下是 PCB 設計中的一些典型微控制器應用：
物聯網設備：MCU 管理智能家居設備中的數據收集和無線通信等基本任務。例如，低功耗 MCU 可以每隔幾秒鐘讀取一次傳感器數據，并以最少的能耗通過網絡傳輸數據。
消費電子產品：遙控器或小家電等產品通常使用 MCU 來處理用戶輸入和基本控制功能。
汽車系統：MCU 控制非關鍵系統，如窗戶電機或儀表板顯示器，在這些系統中，順序處理就足夠了。
PCB 設計中的 FPGA 應用
FPGA 在需要高性能、并行處理或自定義硬件解決方案的場景中大放異彩。以下是 PCB 設計中一些常見的 FPGA 應用：
數字信號處理 （DSP）：FPGA 用于音頻或視頻處理等應用，它們可以同時處理多個數據流。例如，F(xiàn)PGA 可能會使用自定義過濾器以每秒 60 幀的速度處理 1080p 視頻源。
電信：FPGA 管理網絡設備中的高速數據協議和加密，確保低延遲和高吞吐量。
機器學習：在邊緣設備中，F(xiàn)PGA 通過直接在硬件中實現自定義神經網絡架構來加速推理任務。
選擇 PCB 處理器時要考慮的關鍵因素
為您的 PCB 設計在 FPGA 和微控制器之間進行選擇涉及權衡多個因素。以下是指導您做出嵌入式系統設計決策的一些關鍵考慮因素：
1. 項目復雜性和性能需求
如果您的項目涉及復雜的算法或?qū)崟r處理（例如，處理速度需要亞毫秒級延遲的圖像識別），則 FPGA 可能是更好的選擇。對于更簡單的任務，例如根據定時器切換 LED，MCU 就足夠了。
2. 功率和尺寸限制
對于電池供電或緊湊型設備，請優先考慮 MCU，因為它的功耗較低且占用空間較小。FPGA 雖然功能強大，但通常需要更多的電路板空間和 PCB 上額外的電源管理組件。
3. 預算和上市時間
如果您的預算緊張或需要快速周轉，MCU 的開發更經濟、更快捷。FPGA 雖然提供卓越的性能，但成本更高，開發周期更長。
4. 可擴展性和面向未來
FPGA 提供了更多的可擴展性，因為您可以在不改變物理芯片的情況下重新配置它們的硬件以獲得新功能。這對于可能需要更新或功能擴展的產品非常有用。另一方面，如果需求發生變化，MCU 可能需要完全重新設計。
在 PCB 設計中結合 FPGA 和微控制器
在某些情況下，您不必在 FPGA 和微控制器之間進行選擇，您可以在嵌入式系統設計的混合方法中同時使用兩者。例如，MCU 可以處理高級控制任務和用戶界面，而 FPGA 可以管理數據密集型或時間關鍵型作。這種組合利用了兩種處理器的優勢，盡管它增加了設計復雜性和成本。
一個實際的例子是工業自動化：MCU 可以監控系統的整體運行，與傳感器和執行器通信，而 FPGA 處理高速編碼器信號以實現精確的電機控制，實現低于 1 微秒的響應時間。
成功集成 PCB 處理器的技巧
無論您選擇 FPGA、微控制器還是兩者兼而有之，正確集成到 PCB 設計中對于性能和可靠性都至關重要。以下是一些可行的提示：
優化功率傳輸：在處理器引腳附近使用適當?shù)娜ヱ铍娙萜鞔_保穩定的電源。對于 FPGA，請考慮多個電壓軌（例如，內核為 1.2V，I/O 為 3.3V）以避免噪聲干擾。
最大限度地減少信號完整性問題：保持高速走線短并匹配阻抗（數字信號通常為 50 歐姆）以防止反射，這對于在高頻下運行的 FPGA 設計尤其重要。
使用適當?shù)臒峁芾恚篎PGA 產生的熱量比 MCU 多，因此如有必要，包括熱通孔或散熱器，以將大多數芯片的工作溫度保持在 85°C 以下。
利用開發工具：在制造之前使用仿真軟件測試您的設計，從而減少 MCU 和 FPGA 實現中的錯誤。
為您的 PCB 設計做出正確的選擇
選擇 FPGA 還是微控制器來選擇 PCB 處理器，最終取決于您的項目在嵌入式系統設計中的特定需求。如果優先考慮成本、簡單性和低功耗，那么微控制器通常是最合適的，在 IoT 和消費電子等應用中表現出色。如果您需要高速處理、并行執行或自定義硬件解決方案，F(xiàn)PGA 可提供數字信號處理或電信等高級任務所需的靈活性和功能。
