首頁 > 技術資料 > 電子產品的DIY模板印刷技巧—一文搞懂

電子產品的DIY模板印刷技巧—一文搞懂

  • 2025-07-11 09:33:00
  • 瀏覽量:44

如果您正在深入研究用于電子組裝的 DIY 模板印刷,您可能正在尋找一種可靠的方法來為 PCB 組裝涂抹焊膏。本指南將引導您了解 SMT(表面貼裝技術)項目的模板印刷的基本知識,并提供實用的技巧和竅門,以確保成功的結果。無論您是業余愛好者還是小型制造商,掌握 DIY 模板打印都可以節省時間并提高您的構建質量。




什么是用于電子組裝的 DIY 模板印刷?

DIY 模板印刷是電子組裝中使用的一種技術,用于在放置表面貼裝元件之前將焊膏涂在印刷電路板 (PCB) 上。模板通常由不銹鋼或耐用的塑料(如 Kapton)制成,具有與 PCB 焊盤相匹配的精確切口。通過在模板上涂抹焊膏,您只需將焊膏沉積在需要的地方,從而確保 SMT 元件的準確放置。


這種方法對于在 PCB 組裝中獲得一致的結果至關重要,尤其是在處理需要精確焊接的小型元件時。與手工焊接不同,模板印刷簡化了流程,使其成為 DIY 環境中小批量和大批量生產的理想選擇。


為什么選擇 DIY 鋼網印刷?

選擇 DIY 模板印刷為電子愛好者和小規模生產商提供了幾個優勢:

  • 成本效益:創建或購買價格合理的模板可以減少對昂貴的自動化設備的需求。

  • 精度:模板可確保均勻的焊膏應用,降低橋接或焊料不足的風險。

  • 節省時間:一次將漿料涂抹到多個焊盤上比手動方法更快,尤其是對于復雜的電路板。

  • 可擴展性:非常適合原型制作或小批量生產,無需投資工業機械。

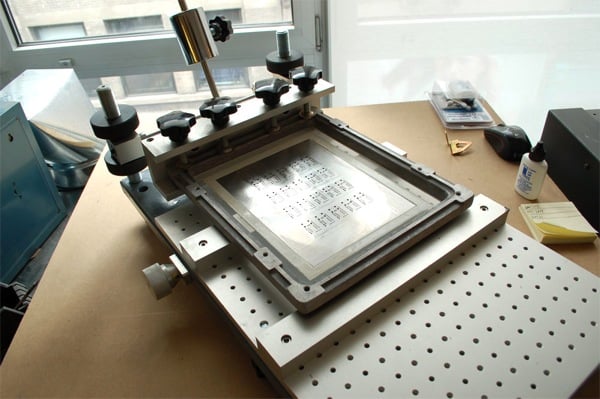

使用模板涂抹焊膏進行 PCB 組裝。




DIY 模板打印入門:基本工具和材料

在開始之前,請收集必要的工具和材料來設置 DIY 模板打印工作區。擁有合適的設備可確保您的電子項目更順利地組裝和獲得更好的結果。

關鍵工具和材料

  • 模版:選擇不銹鋼模板(大多數 SMT 元件的厚度為 0.1 毫米至 0.15 毫米)或耐用的塑料,以獲得更精細的細節。定制模板可以激光切割或根據您的 PCB 設計文件訂購。

  • Solder Paste-焊膏:使用適合 SMT 組裝的高質量無鉛焊膏。檢查合金成分(例如,含 96.5% 錫、3% 銀、0.5% 銅的 SAC305)是否與您的組件兼容。

  • 刮 板:金屬或硬塑料刮刀有助于將焊膏均勻地涂抹在模板上。確保它比您的模板寬,以實現一致的應用。

  • PCB 支架或夾具:支架可在打印過程中保持 PCB 穩定。您可以使用備用板或 3D 打印框架創建一個簡單的夾具以進行對齊。

  • 清潔用品:異丙醇(90% 或更高)、無絨濕巾和用于使用后清潔模板的小刷子。

  • 手套和口罩:保護自己免受可能含有有害助焊劑或金屬的焊膏的侵害。

電子組裝中 DIY 模板打印的必備工具。




用于 PCB 組裝的 DIY 模板打印分步指南

按照以下步驟在您的電子組裝項目中實現精確的焊膏應用。每個步驟都旨在最大限度地減少錯誤并最大限度地提高效率。

第 1 步:準備您的工作區

設置一個干凈、光線充足且表面平坦的工作區?;覊m和碎屑會污染焊膏或干擾模板對齊,因此請用異丙醇擦拭所有表面和工具。戴上手套以避免皮膚接觸焊膏,如果使用助焊劑含量高的焊膏,請確保適當?shù)耐L(fēng)。

第 2 步:將模板與 PCB 對齊

將您的 PCB 放在支架或夾具中以確保其安全。將模板放在 PCB 上,確保切口與焊盤完美對齊。許多模板都包含對齊孔或基準標記 - 使用它們來仔細檢查定位。如果您的模板缺少這些功能,請輕輕將其貼上膠帶以防止移位。

第 3 步:涂抹焊膏

將少量焊膏(標準 10cm x 10cm 板約 10-20 克)舀到模板的一側邊緣。以 45 度角握住刮刀,然后以穩定的壓力將其拖過模板。這會迫使?jié){料通過切口到達 PCB 焊盤上。進行一到兩次掃描以確保均勻覆蓋,但要避免過度涂抹,因為過多的焊膏會導致焊橋。

第 4 步:檢查 Paste 應用程序

小心地將模板筆直向上提起,以免弄臟色漿。在良好的照明下或使用放大鏡檢查 PCB。每個焊盤應具有均勻的漿糊層,厚度約為 0.1 mm 至 0.15 mm,具體取決于元件尺寸(例如,0402 電阻器為 0.1 mm,較大 IC 為 0.15 mm)。如果您發現縫隙或不均勻的沉積物,請清潔板并重復該過程。

第 5 步:放置元件和重排

使用鑷子或拾取和放置工具,將 SMT 元件定位到焊膏上。確保引腳與焊盤對齊。放置所有組件后,將 PCB 轉移到回流爐或使用熱風站熔化焊膏,形成牢固的連接。遵循漿料制造商推薦的回流曲線(例如,SAC305 合金的峰值溫度為 245°C)。

通過 DIY 模板印刷涂覆焊膏的 PCB。




成功 DIY 模板印刷的提示和技巧

掌握用于電子組裝的 DIY 模板打印需要練習,但這些技巧可以幫助您避免常見陷阱并改善結果。

1. 選擇合適的模板厚度

模板厚度直接影響沉積的焊膏量。對于大多數 SMT 元件,0.1 毫米到 0.125 毫米的厚度效果很好。較厚的模板(0.15mm 或更大)更適合具有較高焊料量需求的較大元件,而較薄的模板則適合細間距 IC,以防止過度粘貼。

2. 保持一致的刮刀壓力

涂布焊膏時壓力不均勻會導致沉積物不一致。練習保持穩定的手和與刮刀的 45 度角。如果您是新手,請從廢板開始,在從事關鍵項目之前完善您的技術。

3. 妥善存放焊膏

焊膏對溫度和濕度敏感。將其存放在 2-10°C 的冰箱中以延長保質期(通常為 6-12 個月)。使用前,請加熱至室溫(約 25°C)1-2 小時,以避免冷凝,從而影響稠度。

4. 每次使用后清潔您的模板

模板上殘留的焊膏會堵塞開口或污染未來的印刷品。使用后立即用異丙醇和無絨濕巾清潔。對于頑固的殘留物,請使用小刷子。如果是金屬,請完全擦干模板以防止生銹。

5. 使用對準夾具實現可重復性

對于多個電路板,創建自定義夾具或框架以將 PCB 和模板固定到位。這確保了批次之間的一致對齊。一些業余愛好者設計的夾具在板輪廓周圍有 0.1 毫米的間隙,以便于拆卸,正如在線創客社區中分享的那樣。





DIY 模板印刷的常見挑戰以及如何克服這些挑戰

即使經過精心準備,您也可能會在 DIY 模板打印過程中遇到問題。以下是如何解決 PCB 組裝中的一些常見問題。

挑戰 1:焊橋

原因:過多的焊膏或錯位會導致相鄰焊盤在回流過程中連接,從而形成橋接。

溶液:對于細間距元件,請使用較薄的模板(例如 0.1 毫米)并仔細檢查對齊情況。打印后,檢查焊盤并在回流前用細頭或脫焊編織層去除多余的焊膏。

挑戰 2:焊膏不足

原因:漿料太少或刮刀壓力不均勻會導致焊點變?nèi)酢?/span>

溶液:確保在開始時涂抹足夠的漿料(穿過模板的 2-3 毫米寬線)并保持一致的壓力。如果焊盤看起來填充不足,請在清潔的電路板上重做打印過程。

挑戰 3:模板錯位

原因:打印過程中的移動會錯誤地粘貼或沉積。

溶液:用膠帶或夾具固定模板。如果您的設計允許,請在模板和 PCB 上添加對齊孔或標記,以實現精確定位。




電子組裝中 DIY 模板印刷的先進技術

掌握基礎知識后,請考慮使用這些高級策略來提升您的 SMT 組裝工藝。

試驗?zāi)0宀馁|(zhì)

雖然不銹鋼模板經久耐用且可重復使用,但塑料模板(如 0.1 毫米 Kapton)更便宜且更容易在家中使用激光切割機或工藝刀進行簡單設計。測試不同的材料,找到最適合您的預算和項目規模的材料。

優化 Reflow 配置文件

不同的焊膏需要特定的回流曲線才能獲得最佳結果。例如,典型的無鉛漿料可能需要在 150-180°C 下預熱 60-90 秒,在 200°C 下浸泡,并在 245°C 下達到峰值 20-30 秒。使用可控回流焊爐或使用熱電偶監測溫度,以避免對組件造成熱沖擊。

批量打印以提高效率

如果組裝多塊板,請在一次會話中在多個 PCB 上打印焊膏。在較大的模板下將相同的板鋪成網格,或使用固定在夾具中的單板模板重復該過程。這種方法可最大限度減少設置時間,并確保單元之間的一致性。




為什么模板印刷是 DIY 電子項目的游戲規則改變者

DIY 模板印刷改變了業余愛好者和小規模生產商進行電子組裝的方式。通過實現精確的焊膏應用,它減少了錯誤,加快了生產速度,并提供了專業品質的結果,而無需昂貴的設備。無論您是為新設計制作原型還是組裝小批量電路板,掌握此技術都可以顯著改善您的工作流程。



完善您的 DIY 模板印刷技巧

用于電子組裝的 DIY 模板印刷是一項強大的技能,可以提升您的 PCB 項目。從選擇正確的工具到解決常見問題,本指南提供了通往成功的全面路線圖。通過遵循概述的步驟和提示,無論您是初學者還是經驗豐富的制造商,您都可以在 SMT 組裝中獲得一致、高質量的結果。

練習是關鍵 - 從小處著手,完善您的技術,并嘗試不同的設置,以找到最適合您需求的設置。憑借耐心和對細節的關注,您將掌握 DIY 模板印刷,并將您的電子產品組裝提升到一個新的水平。
