沉金工藝的關(guān)鍵材料特性分析—工程師必備
在 PCB 的表面處理工藝中,沉金工藝就像給電路板穿上了一層 “黃金鎧甲”。這層僅 0.05-0.2 微米厚的金層,能讓 PCB 的焊盤保持良好的導(dǎo)電性和抗氧化性,即使存放兩年,焊接性能也幾乎不衰減。而沉金工藝的核心秘密,就藏在那些看似普通的化學(xué)材料里 —— 它們的特性直接決定了這層 “黃金鎧甲” 的質(zhì)量。

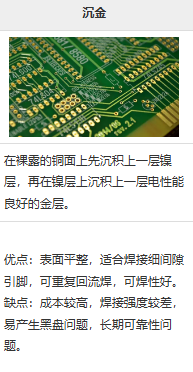

沉金工藝全稱 “化學(xué)沉金”,與需要通電的電鍍金不同,它是通過化學(xué)反應(yīng)讓金離子在 PCB 的銅層表面 “自動” 沉積。整個過程就像一場精心設(shè)計的 “化學(xué)魔術(shù)”:銅原子失去電子變成銅離子,金離子得到電子變成金原子,在銅表面形成一層均勻的金層。這種無電沉積的方式,能讓金層更薄、更均勻,尤其適合高密度 PCB 的精細(xì)焊盤。
某手機(jī)主板的 PCB 采用沉金工藝后,0.1mm 間距的焊盤上,金層厚度偏差控制在 ±0.02 微米以內(nèi),遠(yuǎn)優(yōu)于電鍍金的 ±0.05 微米。更重要的是,沉金不會像電鍍那樣產(chǎn)生電流分布不均的問題,即使是 PCB 邊緣和中間的焊盤,金層質(zhì)量也幾乎一致。
金鹽是沉金工藝的 “主角”,主要成分是氰化金鉀(KAu (CN)?),它提供了沉積所需的金離子。優(yōu)質(zhì)金鹽的純度必須達(dá)到 99.99% 以上,雜質(zhì)含量控制在 0.001% 以下,否則會嚴(yán)重影響金層的導(dǎo)電性和焊接性能。
金鹽溶液的濃度通常在 0.5-2g/L 之間。濃度過低,金層沉積速度慢(低于 0.01 微米 / 分鐘),生產(chǎn)效率低下;濃度過高,則金離子容易在溶液中自行還原,形成黑色顆粒,附著在 PCB 表面導(dǎo)致瑕疵。某 PCB 廠的實驗顯示,將金鹽濃度穩(wěn)定在 1g/L 時,金層沉積速度能保持在 0.02-0.03 微米 / 分鐘,且表面光滑度最佳。
金鹽的穩(wěn)定性也至關(guān)重要。它需要在 pH 值 4.5-5.5 的弱酸性環(huán)境中保存,溫度控制在 20-25℃,否則會分解產(chǎn)生有毒的氰化物氣體?,F(xiàn)在的沉金生產(chǎn)線會配備實時監(jiān)測系統(tǒng),當(dāng)金鹽濃度或 pH 值偏離標(biāo)準(zhǔn)時,自動添加調(diào)整液,確保反應(yīng)穩(wěn)定。
絡(luò)合劑是沉金溶液中的 “調(diào)節(jié)劑”,主要作用是與金離子結(jié)合,形成穩(wěn)定的絡(luò)合物,防止金離子在沒有銅的地方 “亂沉積”。常用的絡(luò)合劑有檸檬酸鹽、EDTA 等,它們就像給金離子套上了 “韁繩”,只有遇到銅這樣的還原性金屬時,才會釋放出金離子。
絡(luò)合劑的濃度需要與金鹽濃度匹配,一般是金鹽濃度的 5-10 倍。比如金鹽濃度 1g/L 時,絡(luò)合劑濃度應(yīng)控制在 5-10g/L。濃度過高,會抑制金離子的沉積速度;濃度過低,則無法有效穩(wěn)定金離子,導(dǎo)致金層出現(xiàn)針孔。某高密度 PCB 的沉金工藝中,因絡(luò)合劑濃度偏低,金層針孔率從 0.1 個 /cm2 上升到 1 個 /cm2,焊接時出現(xiàn)虛焊的概率增加了 5 倍。
不同絡(luò)合劑對金層的影響也不同。檸檬酸鹽絡(luò)合的金層更光亮,適合外觀要求高的 PCB;EDTA 絡(luò)合的金層結(jié)晶更細(xì)密,抗氧化性更好,常用于工業(yè)控制板。
還原劑是沉金反應(yīng)的 “動力”,它提供電子讓金離子還原成金原子。常用的還原劑有次磷酸鈉、亞硫酸鈉等,它們在反應(yīng)中被氧化,同時將電子傳遞給金離子。
還原劑的濃度對反應(yīng)速度影響極大。以次磷酸鈉為例,濃度在 10-30g/L 時,沉積速度隨濃度升高而加快,但超過 30g/L 后,反應(yīng)會過于劇烈,產(chǎn)生大量氫氣氣泡,導(dǎo)致金層出現(xiàn)空洞。某 LED PCB 的沉金工藝中,還原劑濃度過高,金層表面出現(xiàn)了密密麻麻的小氣泡,經(jīng)過顯微鏡觀察,這些氣泡直徑達(dá) 5-10 微米,直接導(dǎo)致焊接不良率上升到 10%。
還原劑的純度也很關(guān)鍵,鐵、銅等金屬雜質(zhì)會 “搶” 電子,干擾金離子的還原。因此,還原劑中的金屬雜質(zhì)含量必須控制在 0.0001% 以下,否則會使金層顏色發(fā)暗,導(dǎo)電性下降。
催化劑能降低沉金反應(yīng)的活化能,讓反應(yīng)在溫和條件下順利進(jìn)行,常用的是鈀鹽(如氯化鈀)。它的作用就像化學(xué)反應(yīng)的 “催化劑”,雖然不參與最終產(chǎn)物的形成,卻能讓反應(yīng)速度提升 2-3 倍。
鈀鹽的濃度極低,通常在 1-10mg/L 之間。濃度過高,會導(dǎo)致金層與銅層之間形成脆弱的鈀層,降低結(jié)合力;濃度過低,則催化效果不明顯,沉積速度太慢。某 PCB 廠通過精準(zhǔn)控制鈀鹽濃度在 5mg/L,金層與銅層的結(jié)合力達(dá)到 0.8N/mm,比未加催化劑的情況提升了 40%。
催化劑需要定期更換,因為反應(yīng)過程中會產(chǎn)生有機(jī)雜質(zhì),吸附在鈀粒子表面,使其失去活性。一般每處理 1000 平方米 PCB,就需要補(bǔ)充一次新鮮的鈀鹽溶液。
沉金反應(yīng)對溶液的 pH 值非常敏感,需要用 pH 調(diào)節(jié)劑將溶液穩(wěn)定在特定范圍。酸性沉金(pH 4-6)常用檸檬酸或硫酸調(diào)節(jié),堿性沉金(pH 8-10)則用氫氧化鈉調(diào)節(jié)。
pH 值會影響金層的結(jié)晶形態(tài):酸性條件下,金層結(jié)晶細(xì)密,適合高頻 PCB;堿性條件下,金層沉積速度快,但結(jié)晶較粗,適合對效率要求高的普通 PCB。某 5G 基站的 PCB 采用酸性沉金,pH 值穩(wěn)定在 5.0±0.1,金層的表面粗糙度(Ra)控制在 0.05 微米以下,確保高頻信號傳輸時的阻抗穩(wěn)定。
pH 值的微小波動都可能引發(fā)問題。當(dāng) pH 值降低 0.5 個單位,金層沉積速度會下降 30%;pH 值升高 0.5 個單位,則可能導(dǎo)致金離子在溶液中提前還原,形成雜質(zhì)顆粒。因此,沉金槽通常配備自動 pH 監(jiān)測儀,精度達(dá) ±0.02,確保反應(yīng)環(huán)境穩(wěn)定。
金層的焊接性能主要取決于金的純度和表面狀態(tài)。純度 99.9% 的金層,在焊接時能與焊錫形成均勻的合金層,焊點(diǎn)強(qiáng)度達(dá) 1.5N 以上;若金層含雜質(zhì)超過 0.1%,則可能出現(xiàn)焊接虛點(diǎn),焊點(diǎn)強(qiáng)度下降 50%。某汽車電子 PCB 的測試顯示,沉金層純度每降低 0.05%,焊點(diǎn)的耐振動性能就下降 10%。
金層的抗氧化性則與結(jié)晶形態(tài)密切相關(guān)。細(xì)密的結(jié)晶結(jié)構(gòu)能有效阻擋氧氣和水汽侵入,讓 PCB 在 85℃/85% RH 的環(huán)境中存放 1000 小時后,表面仍無氧化痕跡。而結(jié)晶粗糙的金層,孔隙率高,存放 300 小時就可能出現(xiàn)氧化斑點(diǎn)。
金層與銅層的結(jié)合力是另一個關(guān)鍵指標(biāo),這取決于反應(yīng)初期的 “置換層” 質(zhì)量。當(dāng)金離子與銅表面接觸時,會先形成一層薄薄的銅金合金(厚度約 0.01 微米),這層合金的強(qiáng)度直接決定了金層是否容易脫落。通過控制金鹽濃度和反應(yīng)溫度,能讓這層合金的厚度穩(wěn)定在 0.005-0.015 微米,結(jié)合力可達(dá) 0.6N/mm 以上。
在消費(fèi)電子領(lǐng)域,智能手機(jī)的 PCB 對沉金材料有極高要求。金鹽純度需 99.995% 以上,金層厚度控制在 0.1-0.15 微米,確保 0.05mm 間距的焊盤能可靠焊接。某旗艦手機(jī)采用這種沉金工藝后,攝像頭模組的焊接良率達(dá)到 99.9%,遠(yuǎn)高于行業(yè)平均的 99.5%。
工業(yè)控制領(lǐng)域更看重金層的耐磨性和導(dǎo)電性。采用高純度金鹽(99.99%)和 EDTA 絡(luò)合劑,金層厚度達(dá) 0.2 微米,能承受 1000 次插拔測試,電阻變化不超過 10%。某 PLC 控制器的 PCB 用這種材料后,在粉塵環(huán)境中運(yùn)行 3 年,焊盤仍無氧化跡象。
航空航天領(lǐng)域則要求沉金材料具有極端環(huán)境耐受性。金鹽中的雜質(zhì)含量控制在 0.0005% 以下,pH 調(diào)節(jié)劑采用高純度試劑,確保金層在 - 55℃至 125℃的溫度循環(huán)中不脫落。某衛(wèi)星的 PCB 經(jīng)過 1000 次溫度循環(huán)測試后,金層的焊接性能衰減僅 5%,遠(yuǎn)優(yōu)于其他表面處理工藝。
隨著 PCB 向高密度化發(fā)展,沉金材料正朝著 “超薄金層” 方向發(fā)展?,F(xiàn)在實驗室已能實現(xiàn) 0.03 微米的金層,通過優(yōu)化絡(luò)合劑和催化劑,其焊接性能與 0.1 微米金層相當(dāng)。這意味著每平方米 PCB 的用金量可減少 70%,大幅降低成本。
環(huán)保型材料也是重要方向。傳統(tǒng)金鹽含氰化物,處理不當(dāng)會污染環(huán)境,新型無氰金鹽(如硫代硫酸金鈉)正在興起,其毒性僅為氰化金鉀的 1/100,且金層性能基本一致。某 PCB 廠采用無氰金鹽后,廢水處理成本降低了 40%,同時通過了歐盟的 RoHS 2.0 認(rèn)證。
材料的精準(zhǔn)控制技術(shù)也在進(jìn)步。在線光譜分析系統(tǒng)能實時監(jiān)測金鹽濃度和雜質(zhì)含量,精度達(dá) 0.01g/L,配合自動添加系統(tǒng),讓沉金溶液的穩(wěn)定性提升 60%。某高端 PCB 生產(chǎn)線引入這套系統(tǒng)后,金層厚度的一致性從 90% 提升到 99%,大大減少了因材料波動導(dǎo)致的質(zhì)量問題。
技術(shù)資料
