PCB盲孔與通孔混合設計工藝核心要素

  • 2025-07-10 10:32:00
  • 瀏覽量:70

多層 PCB 的線路連接中,盲孔與通孔的混合設計就像一場 “交通系統的協同作戰”—— 通孔負責跨越多層的 “長途運輸”,盲孔承擔表層與內層的 “短途接駁”。這種組合既保留了通孔的全局連接能力,又發揮了盲孔節省空間的優勢,成為中高端電子設備實現高密度布線的核心方案。從智能手機的主板到 5G 基站的射頻模塊,這種混合設計正在悄然改變 PCB 的連接邏輯。



混合設計的底層邏輯:給不同連接需求 “配對” 最合適的孔

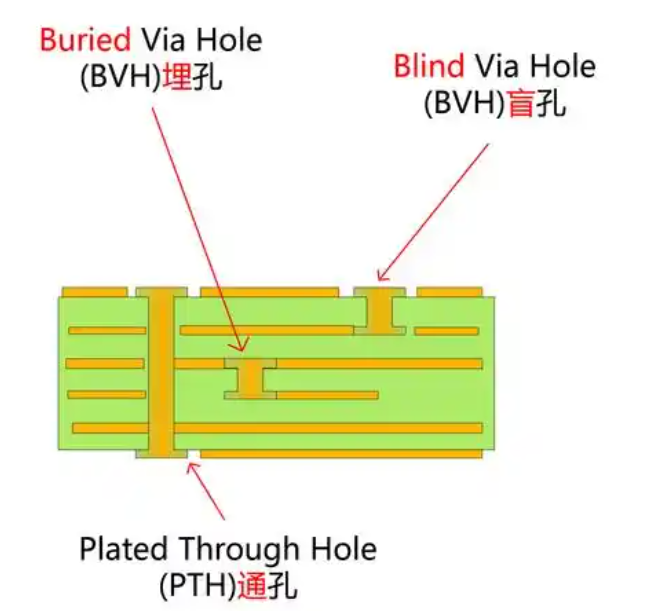

盲孔與通孔的混合設計不是簡單的 “1+1” 疊加,而是根據連接距離、信號類型和空間限制進行的精準匹配。通孔能貫穿 PCB 所有層,像 “直達電梯” 一樣連接頂層與底層,適合需要跨越多層的電源線路或低頻信號;盲孔則像 “短途專車”,只連接表層與鄰近內層,適合高頻信號的短距離傳輸,避免多余的線路損耗。

在 8 層 PCB 的典型設計中,電源層與底層的連接會用直徑 0.3mm 的通孔,確保大電流傳輸;而頂層射頻芯片到第 3 層接地層的連接,則采用 0.1mm 的盲孔,減少信號在傳輸過程中的反射。某通信設備的 PCB 采用這種設計后,高頻信號(28GHz)的傳輸損耗比全通孔設計降低了 25%,同時表層空間利用率提升了 30%。

混合設計的關鍵是 “分區規劃”:將 PCB 分為 “高頻區” 和 “功率區”,高頻區集中使用盲孔,功率區保留必要的通孔。某智能汽車的中控 PCB 通過這種分區,在相同面積下多布置了 200 個元器件,同時滿足了車載雷達的高頻需求和空調系統的功率需求。


混合設計的四大核心工藝:讓兩種孔 “和平共處”

分步鉆孔:先打盲孔再通全板

混合設計的鉆孔順序有嚴格講究,必須先加工盲孔,再處理通孔。因為通孔需要貫穿整個 PCB,若先加工通孔,后續激光打盲孔時的高溫可能導致通孔孔壁的銅層氧化。某 PCB 廠的實驗顯示,先通孔后盲孔的流程會使盲孔與通孔交界處的銅層氧化率達到 5%,而先盲孔后通孔的氧化率僅 0.1%。

激光加工盲孔時,會采用 “分層定位” 技術:通過 PCB 內層的基準點校準,確保盲孔底部精準對接目標層的焊盤,偏差控制在 ±5μm 以內。之后機械鉆孔加工通孔,此時的 PCB 已完成盲孔的金屬化處理,通孔的鉆孔過程不會影響盲孔的結構。

孔金屬化:兩種孔的 “導電涂層” 要兼容

盲孔與通孔的金屬化工藝需要 “差異化處理”。盲孔孔徑?。?.05-0.1mm),孔深徑比大,需要采用 “脈沖電鍍” 確保孔內銅層均勻(厚度 20-30μm);通孔直徑較大(0.2-0.5mm),可采用常規直流電鍍,但要保證孔口與孔底的銅層厚度差不超過 10%。

某 PCB 廠的混合設計中,盲孔先經過化學沉銅(厚度 0.5μm)打底,再用脈沖電鍍加厚;通孔則直接進行直流電鍍,兩種工藝在同一鍍槽中完成,通過調整電流參數實現兼容。最終檢測顯示,盲孔的銅層致密度達 99.8%,通孔的銅層附著力達 1.2N/mm,均滿足可靠性要求。

層壓控制:防止盲孔被 “壓塌”

層壓是混合設計的 “風險點”,通孔的存在可能導致盲孔區域壓力不均。解決辦法是在層壓時采用 “局部加壓” 技術:在盲孔密集區的壓合模具上增加彈性墊層(厚度 0.5mm),使該區域的壓力比通孔區高 0.2MPa,確保盲孔在層壓過程中不被壓變形。

某 6 層 PCB 的混合設計中,盲孔集中在表層 1mm×1mm 的區域(密度達每平方毫米 10 個),通過局部加壓后,該區域的盲孔變形率從 3% 降至 0.3%,孔內銅層未出現斷裂。

阻焊與字符:避免覆蓋關鍵孔位

混合設計的阻焊工藝需要精準區分兩種孔:通孔通常需要保留焊接窗口,阻焊層要避開孔口;盲孔位于表層下方,阻焊層可以覆蓋,但要確保厚度均勻(20-30μm),避免因阻焊層過厚導致后續元器件貼裝偏移。

某手機 PCB 的混合設計中,采用 “選擇性阻焊” 技術:通過高精度曝光機,在通孔位置保留直徑 0.2mm 的窗口,盲孔區域則完全覆蓋阻焊層。檢測顯示,通孔窗口的位置偏差控制在 ±10μm,盲孔區域的阻焊層厚度偏差小于 5μm。


混合設計的優勢:兼顧性能與成本

信號與功率 “雙優化”

高頻信號走盲孔,能縮短傳輸路徑(比通孔縮短 60%),減少信號在多層介質中的損耗。某 5G 基站的 PCB 中,毫米波天線到射頻芯片的連接用盲孔,信號傳輸延遲從全通孔設計的 8ns 降至 3ns;而電源線路用通孔,滿足了 3A 大電流的傳輸需求,溫升比全盲孔設計降低了 10℃。

空間利用率 “最大化”

盲孔不占用內層空間,通孔承擔跨層連接,兩者結合能在有限面積內實現更復雜的線路布局。某智能手表的 PCB(面積 3cm2)采用混合設計后,線路總長度達 8 米,比全通孔設計增加了 40%,成功集成了心率傳感器、GPS 模塊等功能。

成本比全盲孔設計低 20%

全盲孔設計需要多次激光鉆孔和積層,成本較高;而混合設計保留部分通孔,可減少 2-3 道激光加工工序。某消費電子 PCB 的批量生產數據顯示,混合設計的單位成本為每平方厘米 0.8 元,比全盲孔設計(1.0 元)降低 20%,同時比全通孔設計的性能提升 40%。


混合設計的挑戰與應對方案

設計復雜度高:靠仿真軟件 “提前排雷”

混合設計的線路布局需要同時考慮盲孔的短距連接和通孔的跨層路徑,容易出現信號干擾。解決辦法是采用 “3D 仿真軟件”,模擬兩種孔的分布對信號的影響,提前優化孔位。某 PCB 設計公司引入仿真軟件后,混合設計的改版率從 30% 降至 5%。

檢測難度大:用 “分層掃描” 技術

傳統檢測設備難以區分盲孔與通孔的缺陷,需要采用 “X 射線分層掃描”:通過調整 X 射線的穿透深度,分別檢測盲孔的填銅質量和通孔的孔壁完整性。某檢測中心的數據顯示,這種方法能識別出 0.01mm 的盲孔空洞和 0.02mm 的通孔毛刺,檢測準確率達 99.5%。

工藝兼容性差:建 “工藝數據庫” 匹配參數

不同材料的 PCB(如 FR-4 與高頻基材)對混合設計的工藝參數要求不同,需要建立 “材料 - 孔型 - 參數” 數據庫。某 PCB 廠通過積累 500 組工藝數據,能快速為不同混合設計匹配最佳參數,工藝調試時間從 3 天縮短至 1 天。


典型應用場景:哪里需要 “兩種孔” 協同

智能手機主板:高頻與功率的平衡

在旗艦手機的主板上,處理器周圍用 0.07mm 的盲孔連接到第 2 層的電源管理芯片,確保高頻信號傳輸;而電池接口到電源層的連接則用 0.3mm 的通孔,滿足 2A 充電電流需求。某型號手機的主板采用這種設計后,充電速度提升 15%,同時 5G 信號的下載速率穩定在 1.2Gbps。

車載雷達模塊:抗干擾與可靠性兼顧

車載雷達的 PCB 需要同時處理 77GHz 高頻信號和 12V 電源信號,混合設計中,天線到射頻前端用盲孔(減少信號反射),電源接口到濾波電路用通孔(增強抗振動能力)。經過 - 40℃至 125℃的溫度循環測試,這種設計的雷達模塊故障率比全通孔設計低 60%。

工業控制板:復雜線路的靈活布局

某數控機床的控制 PCB(10 層)采用混合設計,表層到第 4 層的編碼器信號用盲孔,避免與中間層的電機驅動線路干擾;而底層到第 8 層的電源線路用通孔,確保大電流傳輸。這種設計使機床的定位精度從 0.01mm 提升至 0.005mm。


盲孔與通孔的混合設計,是 PCB 工程師在性能、成本和空間之間找到的 “平衡點”。它既不像全盲孔設計那樣成本高昂,也不會像全通孔設計那樣限制性能,而是讓兩種孔 “各司其職”,共同支撐電子設備的復雜功能。隨著電子設備向 “高頻化 + 大功率” 發展,這種混合設計工藝將成為更多工程師的首選方案。
