使用在線資源和工具簡化多層PCB設計
- 2025-07-10 09:37:00
- 瀏覽量：47
設計多層 PCB 似乎令人生畏，但有了正確的在線資源和工具，它就會成為一個易于管理甚至令人愉快的過程。無論您是尋找簡單 PCB 設計解決方案的初學者，還是處理復雜多層板的經驗豐富的工程師，本指南都將幫助您使用免費的 PCB 設計工具和在線 PCB 設計平臺完成整個過程。
什么是多層 PCB 設計，為什么它很重要？

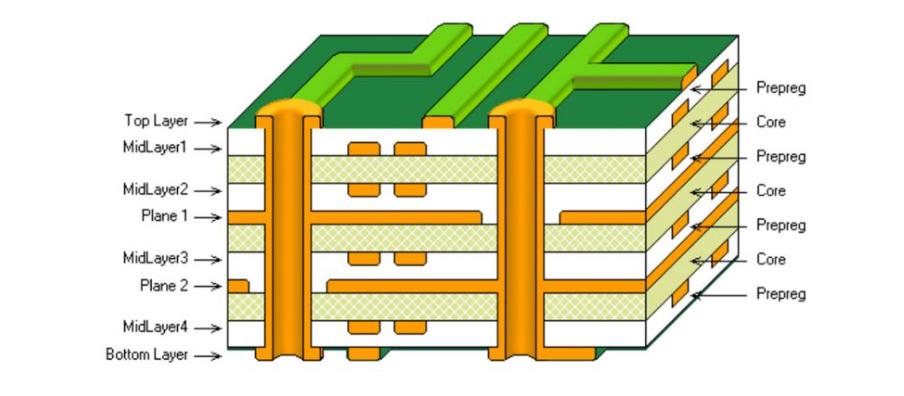

多層 PCB 是具有兩層以上導電材料的電路板，通常由絕緣層隔開。這些板對于現代電子產品至關重要，因為它們允許更高的元件密度、更好的信號完整性和更低的電磁干擾 （EMI）。例如，4 層 PCB 可能具有用于元件的頂層、接地層、電源層和用于額外布線的底層，從而優化智能手機或醫療設備等設備中的空間。
多層設計的復雜性通常會讓初學者望而生畏，但在線工具和資源使創建高效的布局變得比以往任何時候都更容易。通過使用免費的 PCB 設計工具和遵循結構化教程，您可以在不花大錢的情況下獲得專業的結果。
使用在線資源進行多層 PCB 設計的好處
在線資源和工具為 PCB 設計人員提供了多項優勢，尤其是在處理多層項目時。以下是一些主要優勢：
可及性：許多在線 PCB 設計平臺都是基于云的，這意味著您可以通過互聯網連接在任何地方工作，而無需高端硬件。
成本效益：免費的 PCB 設計工具免費提供強大的功能，使其成為業余愛好者、學生和初創公司的理想選擇。
社區支持：在線平臺通常附帶論壇、教程和用戶社區，用于分享技巧和解決問題，尤其是對于復雜的多層設計。
實時協作：某些工具允許多個用戶同時處理一個設計，這對于團隊項目非常有用。
這些優勢使在線工具成為簡化多層 PCB 設計的首選，從而節省時間和資源。
用于多層項目的頂級免費 PCB 設計工具
選擇正確的 PCB 布局軟件對于順利的設計過程至關重要。以下是一些廣受認可的支持多層 PCB 設計的免費工具。這些選項對初學者友好，并配備了處理復雜布局的功能。
KiCad 的：這款開源軟件因其強大的功能而受到工程師的喜愛，包括原理圖捕獲、3D 可視化和對多達 32 層的支持。它可在 Windows、macOS 和 Linux 上使用，并擁有龐大的組件庫。
CircuitMaker：它是一款專為業余愛好者和開源硬件設計師設計的免費工具，提供多層支持并與云存儲集成，便于共享。其直觀的界面使其成為輕松 PCB 設計的絕佳選擇。
DesignSpark PCB：該軟件提供了無限的原理圖可能性，并支持多層設計。它用戶友好，包括設計規則檢查等功能，以避免布局中的錯誤。
這些免費的 PCB 設計工具功能強大，足以處理專業的多層項目，同時讓初學者也能使用。他們中的大多數還提供廣泛的文檔和教程來幫助您入門。
面向初學者的分步多層 PCB 教程
創建多層 PCB 聽起來可能很復雜，但將其分解為多個步驟使其易于管理。按照本教程使用上述任何免費的 PCB 設計工具，為基本微控制器電路設計一個簡單的 4 層板。
第 1 步：定義您的項目要求
首先概述您的 PCB 的用途。例如，如果您正在為微控制器設計電路板，請確定組件數量、功率要求（例如，5V 或 3.3V）和信號速度（例如，高速信號高達 100 MHz）。確定層數 — 4 層通常足以滿足中等復雜度的需求，典型的信號、接地、功率和信號疊加。
第 2 步：創建原理圖

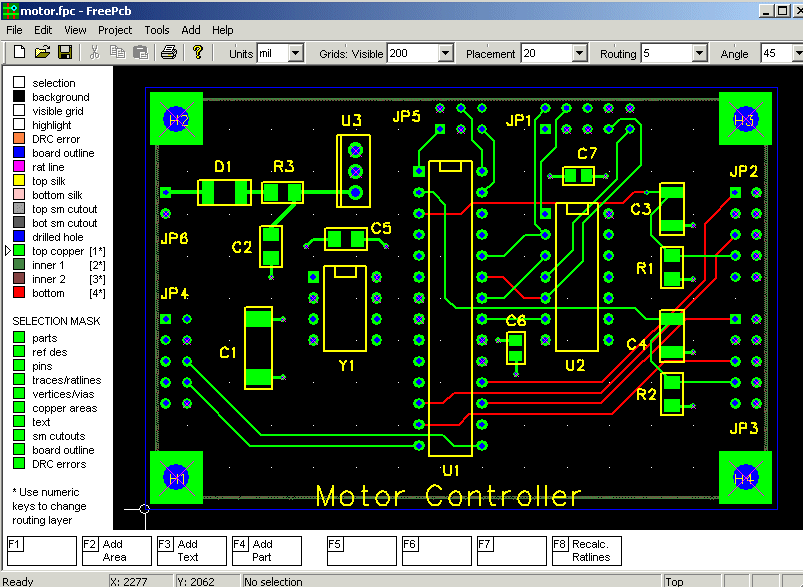

使用您選擇的 PCB 布局軟件繪制原理圖。放置電阻器、電容器和微控制器等組件，確保連接正確。仔細檢查錯誤，因為原理圖中的錯誤可能會導致布局階段出現問題。大多數免費工具都有帶有通用組件的內置庫，以加快此過程。
第 3 步：設置 PCB 疊層
在 layout 編輯器中，配置板以進行多層設計。指定層數（例如 4）并為每個層分配角色。例如，將第二層專用于接地層以降低噪聲和 EMI，將第三層專用于電源層以實現穩定的電壓分配。整個電路板的典型層厚可能為 1.6mm，對于標準電流處理，銅層為 1 oz/ft2。
第 4 步：放置組件
將組件布置在頂層，優先考慮靠近中心的關鍵部件（如微控制器），以實現更短的信號路徑。使高速元件靠近以減少走線長度，從而最大限度地減少阻抗問題（例如，高速信號的走線阻抗為 50 歐姆）。使用軟件的設計規則檢查器來確保適當?shù)拈g距。
第 5 步：布線走線和過孔
信號的頂層和底層布線，使用內層的電源和接地。添加過孔以連接層之間的走線，確保最少的過孔數，從而降低制造成本。例如，信號走線可能會通過 via 從頂層切換到底層，以避免與其他走線交叉。根據電流需求保持走線寬度—使用 10 mils 的信號走線和 20-30 mil 的功率走線，承載高達 1A 的電源走線。
第 6 步：添加接地層和電源層
為內層的接地層和電源層創建實心銅澆注。連續接地層通過提供低阻抗返回路徑來幫助保持信號完整性，從而在高速設計中將噪聲降低多達 20-30%。確保 via 在需要時將 components 連接到這些平面。
第 7 步：運行設計檢查
使用軟件的設計規則檢查 （DRC） 來識別錯誤，例如未連接的網絡或間距違規。在完成設計之前修復任何問題。這一步對于多層板至關重要，因為內層的誤差在制造后更難糾正。
第 8 步：生成制造文件
為您的 PCB 導出 Gerber 文件和鉆孔文件。大多數免費工具都支持與制造服務兼容的標準格式。在 Gerber 查看器中查看文件，以確保所有圖層都正確對齊。
這個多層 PCB 教程為初學者提供了一個清晰的路線圖。通過練習，您將有信心使用在線 PCB 設計平臺處理更復雜的設計。
在多層項目中輕松進行 PCB 設計的技巧
多層 PCB 設計不必讓人不知所措。以下是使用在線工具和資源使流程更順暢的實用技巧：
從簡單開始：如果您不熟悉多層設計，請先從 4 層板開始，然后再遷移到 6 層或 8 層。這降低了您學習時的復雜性。
使用設計規則：在 PCB 布局軟件中設置設計規則，以強制使用最小走線寬度（例如，信號為 6-8 mils）和間隙（例如，8 mils），以防止錯誤。
利用教程：許多免費的 PCB 設計工具都提供內置指南或視頻教程?；〞r間學習這些內容，以了解特定于多層的功能。
優化信號完整性：在外層路由高速信號，避免在接地層中交叉分裂以保持阻抗，以 50 歐姆等值為目標，用于受控走線。
虛擬測試：在制造之前，使用某些工具中的仿真功能來檢查信號延遲或熱問題。例如，確保電源走線在 2A 負載下不會過熱。
遵循這些提示將幫助您實現簡單的 PCB 設計工作流程，即使對于多層板也是如此。
用于多層 PCB 設計的其他在線資源
除了免費的 PCB 設計工具外，大量在線資源還可以增強您的學習和設計能力。以下是一些有價值的選項：
論壇和社區：Stack Exchange 和 Reddit 等平臺擁有活躍的電子社區，用戶可以在其中分享有關多層 PCB 設計挑戰的建議。
視頻教程：專門介紹電子產品的 YouTube 頻道通常會提供有關使用 PCB 布局軟件進行多層項目的分步指南。
在線課程：Coursera 或 Udemy 等網站提供經濟實惠的 PCB 設計課程，涵蓋從基本布局到高級多層技術的主題。
設計指南：許多網站發布了有關 PCB 疊層配置、阻抗控制和 EMI 降低策略的免費指南，通常附有實際示例。
這些資源是對在線 PCB 設計工具的補充，提供了自信地處理復雜項目所需的知識。
多層 PCB 設計中的常見挑戰以及如何克服這些挑戰
即使使用最好的工具，多層 PCB 設計也會帶來挑戰。以下是解決一些常見問題的方法：
信號干擾：層之間的串?dāng)_會降低性能。通過在高速走線之間保持至少 10 mils 的間距并使用接地層來屏蔽信號來緩解這種情況。
熱管理：高密度設計會產生熱量。在功率元件附近添加熱通孔以散熱，確保通孔直徑至少為 12 mils 以實現有效導通。
制造限制：修復內層錯誤的成本很高。使用 DRC 工具及早發現錯誤，并確認您的設計符合標準制造公差（例如，最小鉆孔尺寸為 0.3 毫米）。
阻抗失配：對于高速信號，失配會導致反射。使用許多免費工具提供的在線計算器計算走線寬度和間距以匹配目標阻抗（例如，50 歐姆）。
通過預測這些挑戰并使用在線資源，您可以避免多層 PCB 設計中的常見陷阱。
多層 PCB 設計不一定是一個復雜的過程。憑借當今可用的大量免費 PCB 設計工具、在線 PCB 設計平臺和可訪問的資源，任何人都可以創建專業級的電路板。通過遵循結構化的多層 PCB 教程，利用簡單的 PCB 設計技巧，并使用強大的 PCB 布局軟件，您將簡化工作流程并獲得可靠的結果。無論您是業余愛好者還是專業工程師，這些工具和策略都能讓您自信地處理復雜的項目。
