PCB高可靠性鍍層工藝的關鍵，一文搞懂

  • 2025-07-09 10:31:00
  • 瀏覽量：61

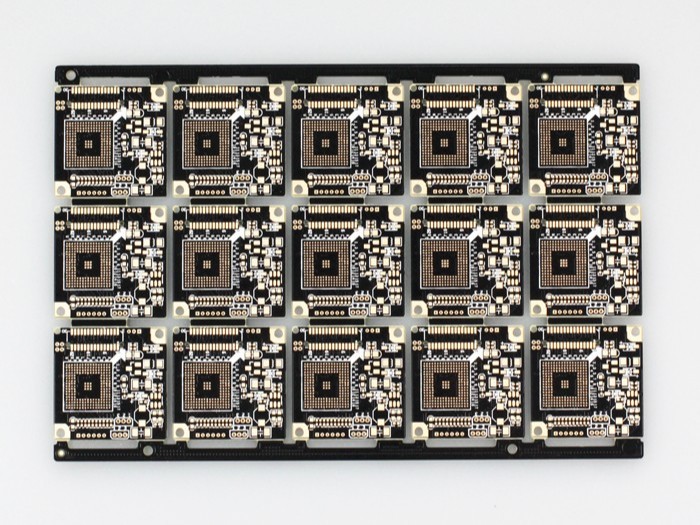

拆開任何一款電子設備，你都能看到 PCB 板上那層亮亮的鍍層。別小看這層幾微米厚的薄膜，它就像電路板的 “隱形鎧甲”—— 普通鍍層能用 1 年的設備，換成高可靠性鍍層能撐 3 年以上，尤其是在惡劣環境里，差距更明顯。


為啥這層 “薄膜” 這么重要？

電路板的銅箔裸露在空氣中，就像鐵會生銹一樣，很快會氧化發黑，導致接觸不良。某沿海地區的監控攝像頭，沒做特殊鍍層處理，半年后畫面就開始卡頓，拆開發現焊點已經被鹽霧腐蝕得坑坑洼洼，電阻值比出廠時高了 3 倍。
高溫環境更能看出鍍層的好壞。汽車發動機艙溫度經常超過 120℃，普通錫鍍層在這種環境下會慢慢變軟，就像冰淇淋在夏天融化一樣。某車型早期用普通鍍層的變速箱控制板，跑 3 萬公里就可能出現換擋延遲，換成高可靠性鍍層后，這個問題再也沒出現過。
頻繁插拔的場景更考驗鍍層。服務器的 PCIe 插槽，每天插插拔拔幾十次，普通鍍金層用半年就會磨損露出銅箔，而高可靠性鍍層能扛住 5000 次以上插拔，相當于服務器正常服役周期內不用換。


常見的四種 “鎧甲”，各有看家本領

硬金鍍層：耐磨界的 “扛把子”

硬金鍍層不是純金，而是摻了鈷、鎳的合金，硬度是純金的 3 倍多。它最適合用在需要頻繁插拔的地方，比如手機充電口、筆記本電腦的接口。
某實驗室做過測試：用 500 克的力摩擦鍍層，普通鍍金層 200 次就露銅了，硬金鍍層磨到 1000 次還沒事。衛星通信模塊的接口必須用這種鍍層，太空中的微隕石撞擊和溫度劇烈變化，普通鍍層根本扛不住，而硬金鍍層能在 - 150℃到 120℃的環境里穩定工作 10 年以上。
當然成本也更高，每平方米 PCB 的硬金鍍層成本比普通鍍金貴 40%，但對于需要長期穩定運行的設備來說，這點錢花得值。

化學鎳金鍍層：抗腐蝕的 “多面手”

這種鍍層是 “鎳打底 + 金封面” 的組合，像給銅箔穿了兩層防護衣。鎳層能阻止銅和金互相擴散，金層負責抗腐蝕和導電，特別適合醫療設備 —— 某手術器械的控制板，用化學鎳金鍍層后，經過上千次酒精消毒，焊點依然光亮如新。
不過它對工藝要求特別嚴，鎳層厚度必須控制在 5-8μm，薄了起不到隔離作用，厚了又容易出現 “黑盤”（焊點處鎳層氧化發黑）。某醫療設備廠曾因鎳層厚度差了 1μm，導致一批板子虛焊率高達 8%，最后只能全部返工。

錫銀銅鍍層：高溫環境的 “耐燒王”

傳統錫鉛鍍層熔點低，遇到高溫就容易出問題，而錫銀銅鍍層（一般含 3% 銀和 0.5% 銅）熔點提高了 30℃，特別適合汽車發動機艙這類高溫環境。
某汽車發動機控制模塊測試顯示：在 150℃高溫下連續工作 1000 小時，錫銀銅鍍層的焊點強度只下降 5%，而普通錫鉛鍍層會下降 20% 以上。它的性價比也高，成本只有鍍金的五分之一，現在大部分汽車電子都用它。
但它有個缺點：耐磨性一般，別用在經常插拔的地方，不然很容易磨花。

化學錫鍍層：精細線路的 “小能手”

化學錫鍍層是通過化學反應直接在銅表面形成的純錫層，最大優勢是均勻，能鉆進 0.1mm 的小孔和細線路里，特別適合高密度 PCB，比如手機主板的射頻區域。
不過它有個麻煩事 —— 高溫高濕環境下會長 “錫須”，這些針狀的錫結晶最長能長到 0.5mm，可能導致線路短路。現在廠商會在鍍液里加特殊添加劑，就像給錫層 “打疫苗”，能把錫須長度控制在 0.05mm 以內，基本不影響使用。



好鍍層是怎么 “鍍” 出來的？

預處理：給銅箔 “洗個澡”

就像給墻刷漆前要打磨一樣，鍍層前必須把銅箔表面處理干凈。先用堿性清洗劑去掉油污，再用微蝕刻溶液（比如過硫酸鈉）輕輕 “咬” 掉一層氧化層，露出新鮮的銅表面。
這個過程時間得掐準：太短，氧化層沒除干凈，鍍層容易掉；太長，銅箔會被腐蝕得坑坑洼洼。一般控制在 30-60 秒，讓銅表面形成均勻的小粗糙面，這樣鍍層才能粘得牢。
多層板的孔更麻煩，必須先做 “孔金屬化”—— 在絕緣的孔壁上先鍍一層薄銅，不然孔里沒鍍層，水汽進去就會短路。某通信設備廠就因為孔沒處理好，一批板子 5% 的過孔都出現了針孔，下雨天真的會短路。

鍍液配方：藏著 “獨家秘方”

鍍液里的成分決定了鍍層性能。硬金鍍層的鍍液里，除了金鹽，還得加鈷鹽，比例不同，硬度就不一樣。某廠商通過調整鈷的含量，把鍍層硬度從 150HV 提到 200HV，耐磨性直接提升 30%。
溫度和 pH 值也得嚴格控制?；瘜W鎳金鍍層的鍍液，溫度必須保持在 85-95℃，差 2℃就可能導致鍍層厚度不均。有個小廠圖省事沒控制好溫度，結果一批板子邊緣鍍層厚、中間薄，厚的地方有 5μm，薄的地方才 1μm，根本沒法用。

后處理：給鍍層 “加道保險”

鍍完之后還要 “回火”—— 把 PCB 放在 120-150℃的烘箱里烤 1-2 小時，就像揉完面要醒面一樣，能消除鍍層內部的應力，防止以后開裂。錫銀銅鍍層經過這一步，焊點強度能再提高 10%。
需要抗腐蝕的場景，還要做鈍化處理。錫鍍層用鉻酸鹽溶液處理后，表面會形成一層透明的保護膜，鹽霧測試能從 24 小時延長到 72 小時，特別適合戶外設備。



怎么判斷鍍層好不好？看這幾個測試

鹽霧測試：模擬海邊和冬天撒鹽的路面

把 PCB 放進 35℃的鹽霧箱，用 5% 濃度的氯化鈉溶液連續噴霧。普通鍍層 24 小時就會出現銹點，高可靠性鍍層至少能扛 48 小時，汽車電子要求更高，關鍵部位的鍍層得通過 120 小時測試。

高溫高濕測試：像在熱帶雨季 “烤桑拿”

85℃溫度加 85% 濕度的環境，連續放 1000 小時。合格的鍍層不會鼓包、氧化，電阻變化率不超過 5%。某 5G 基站的 PCB 經過這個測試，信號傳輸效率還能保持 98% 以上，證明鍍層確實靠譜。

耐磨測試：模擬日常插拔摩擦

用 500 克的力來回摩擦鍍層，硬金鍍層得能扛 1000 次以上，普通鍍金層 200 次就歇菜了。這個測試對接口類產品特別重要，直接關系到使用壽命。


這些場景必須用高可靠性鍍層

汽車電子是 “重災區”，發動機艙、變速箱附近的 PCB，必須用錫銀銅或化學鎳金鍍層，不然高溫和油污很快會讓設備失效。某新能源汽車的電機控制板，用普通鍍層時故障率 1%，換成高可靠性鍍層后降到 0.1%。
工業設備也離不開。污水處理設備的控制板，用化學鎳金鍍層后，壽命從 1 年延長到 3 年，不用頻繁停機維修。海邊的燈塔、海上平臺的電子設備，必須用能抗鹽霧的鍍層，不然維護成本太高。
醫療設備更嚴格。植入式心臟起搏器的 PCB，必須用純金鍍層，不僅要抗體液腐蝕，還得無毒，這種鍍層能在人體內穩定工作 10 年以上。


更薄、更環保、更智能

現在的鍍層越來越薄，以前要 5μm 才能保證性能，現在 0.5-1μm 就夠了。某手機廠商用超薄硬金鍍層，接口成本降了 30%，還不影響壽命。
環保也是大方向。傳統鍍金用氰化物，毒性大，現在無氰鍍金工藝越來越成熟，雖然成本高一點，但對工人和環境更友好。

還有些 “黑科技” 正在測試：加了石墨烯的鍍層，導電性和耐磨性更好；能自修復的鍍層，輕微劃痕能自己 “長好”，未來電子設備的壽命可能會更長。


這層幾微米厚的鍍層，雖然不起眼，卻是電子設備可靠性的 “隱形基石”。選對鍍層，設備能用得更久、更穩定；選錯了，不僅麻煩多，還可能造成安全隱患。下次買電子設備，除了看配置，也可以留意下廠商有沒有提鍍層工藝 —— 細節里藏著真功夫。
