4層板疊層結構厚度怎么計算?

  • 2025-07-09 10:08:00
  • 瀏覽量:76

印刷電路板(PCB)如同精密的 “城市規劃圖”,而 4 層板以其獨特的疊層結構厚度,在眾多電子產品中扮演著重要角色。從智能手機到工業控制板,4 層板的合理設計能顯著提升電子系統的性能。今天,我們就來深入探究 4 層板疊層結構厚度的奧秘。



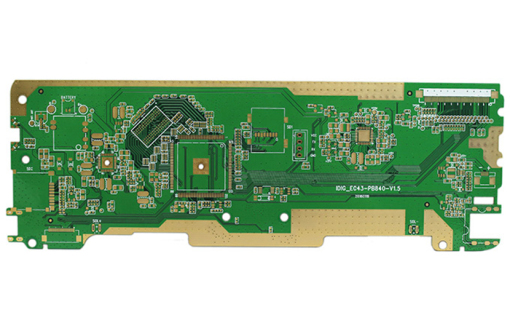

4層板的基本構成

4 層板,顧名思義,包含四層關鍵部分,分別是頂層、兩個內層和底層。各層分工明確,協同合作,確保電子信號穩定傳輸與電源高效分配。頂層和底層通常作為信號層,用于布置各種電子元件的連接線路,就像城市中的主干道,承擔著信息傳遞的重任。而兩個內層,一般一層作為電源層,為整個電路系統提供穩定的電力供應;另一層作為接地層,為信號提供低阻抗的回流路徑,保障信號的完整性,如同城市的水電供應和排污系統,默默支撐著城市的運轉。


疊層結構厚度詳解

銅箔厚度

銅箔是 PCB 板中傳導電流的關鍵部分。在 4 層板中,頂層和底層的銅箔厚度常見為 1 盎司(約 35μm),這一厚度在保證良好導電性的同時,能承受一定強度的電流,滿足大多數信號傳輸和電源線路的需求。而內層的銅箔厚度,如用于電源層和接地層,通常為 0.5 盎司(約 18μm)。這是因?yàn)閮?nèi)層主要負責電源分配和信號回流,相較于外層對電流承載能力的要求略低,采用較薄銅箔既能降低成本,又能減輕 PCB 板的整體重量。

絕緣層厚度

絕緣層,又稱介質層,在 4 層板中起著隔離不同導電層的重要作用,其厚度對信號傳輸和電氣性能影響顯著。常用的絕緣材料是 FR - 4 玻璃纖維板,在 4 層板結構中,絕緣層主要有兩種形式:一種是位于頂層與內層之間、底層與內層之間的半固化片(PP 片),厚度一般在 0.2mm 左右;另一種是內層之間的芯板(Core),常見厚度為 1.2mm(以常見的 1.6mm 厚 4 層板為例) 。PP 片在壓合過程中與銅箔緊密結合,確保層間絕緣性能,而芯板則為整個 PCB 板提供機械支撐,保證板子的剛性和穩定性。

整體厚度考量

行業內,4 層板的整體厚度范圍一般在 0.8mm - 2.0mm 之間,其中 1.6mm 厚度最為常見,應用占比超過 60% 。這個厚度并非隨意確定,而是綜合多方面因素得出的最優解。從機械性能角度看,厚度適中的 PCB 板不易發生彎曲變形,能更好地適應電子設備的組裝和使用環境。太薄的板子容易在受到外力時損壞,影響電子設備的可靠性;而太厚的板子則會增加設備的重量和體積,不利于電子產品的輕薄化發展。從電氣性能方面考量,1.6mm 厚度能較好地平衡信號傳輸?shù)姆€(wěn)定性和電源分配的效率。在這個厚度下,信號在層間傳輸時的損耗較小,電源層和接地層能有效發揮作用,降低電磁干擾,保證電子系統穩定運行。


不同厚度設計的應用場景

消費電子產品

以智能手機為例,內部空間寸土寸金,對 PCB 板的尺寸和厚度要求極為嚴苛。4 層板的設計既要滿足眾多電子元件的布局需求,又要保證信號高速穩定傳輸。通常采用較薄的 1.6mm 厚度,各層結構緊密配合。頂層和底層用于布置芯片、電容、電阻等元件的連接線路,內層的電源層和接地層為芯片等核心部件提供穩定的供電和信號回流環境,確保手機在運行各種復雜應用時,性能穩定,不出現卡頓、發熱等問題。

工業控制領域

工業控制板往往需要在復雜的電磁環境下穩定工作,對 PCB 板的電氣性能和機械強度要求較高。在一些工業設備中,可能會選用厚度為 2.0mm 的 4 層板。相對較厚的板子具有更好的剛性,能適應工業現場的振動、沖擊等惡劣條件。同時,通過合理調整各層銅箔和絕緣層厚度,增強板內的電源分配和信號隔離能力,有效抵抗外界電磁干擾,保障工業控制系統準確無誤地運行。


疊層結構厚度對性能的影響

信號完整性

合理的疊層結構厚度能極大提升信號完整性。信號在傳輸過程中,需要一個穩定的參考平面來減少信號反射和串?dāng)_。例如,當頂層信號層與內層接地層之間的絕緣層厚度較小時,信號與接地層的耦合度更高,信號回流路徑更短,能有效降低信號傳輸過程中的阻抗變化,減少信號失真,使信號更準確、快速地到達目的地。相反,如果絕緣層過厚,信號與參考平面的耦合變?nèi)?,信?hào)回流路徑變長,就容易受到外界干擾,導致信號完整性下降,影響電子設備的性能。

電源分配

電源層和接地層的厚度及相對位置對電源分配效率至關重要。電源層為電子元件提供電力,接地層則為電源提供回流路徑。當電源層和接地層靠近且銅箔厚度合適時,能形成較大的層間電容,這個電容可以起到濾波作用,減少電源噪聲對電路的影響。比如,在 1.6mm 厚的 4 層板中,將電源層和接地層緊密相鄰設置,并且選用合適厚度的銅箔,能夠有效降低電源阻抗,為芯片等元件提供穩定、干凈的電源,保證電子設備在不同負載條件下都能正常工作。


4 層板疊層結構厚度的設計是一個綜合考量電氣性能、機械性能和應用場景需求的復雜過程。從銅箔到絕緣層,每一層厚度的微小變化都可能對電子設備的整體性能產生重大影響。無論是追求輕薄便攜的消費電子產品,還是對穩定性要求極高的工業控制設備,合理的 4 層板疊層結構厚度設計都是實現高性能、高可靠性電子系統的基礎。隨著電子技術的不斷發展,對 4 層板疊層結構厚度的研究和優化也將持續進行,為電子產品的創新發展提供有力支撐。
