印刷電路板 （PCB） 的批量組裝是電子制造中的一個關鍵過程，但它通常會帶來挑戰，例如可能影響性能和可靠性的缺陷。如果您正在處理 PCB 組裝缺陷，例如焊點問題或組件未對準，那么您并不孤單。

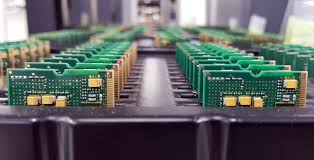

為什么批量 PCB 組裝中會出現缺陷

批量組裝涉及一次生產多個 PCB，這提高了效率，但也降低了出錯的風險。缺陷可能來自各個階段，包括設計、焊接、組件放置和生產過程中的環境因素。了解根本原因是有效故障排除的第一步。焊點不良或組件未對準等常見問題通常源于流程不一致、設備校準不足或材料質量不足。通過專注于裝配中的質量控制，制造商可以最大限度地降低這些風險并確保可靠的輸出。

常見的 PCB 組裝缺陷及其原因

讓我們探討一下批量生產中最常見的 PCB 組裝缺陷。及早發現這些問題可以節省時間和資源，同時確保最終產品符合性能標準。

1. 焊點問題

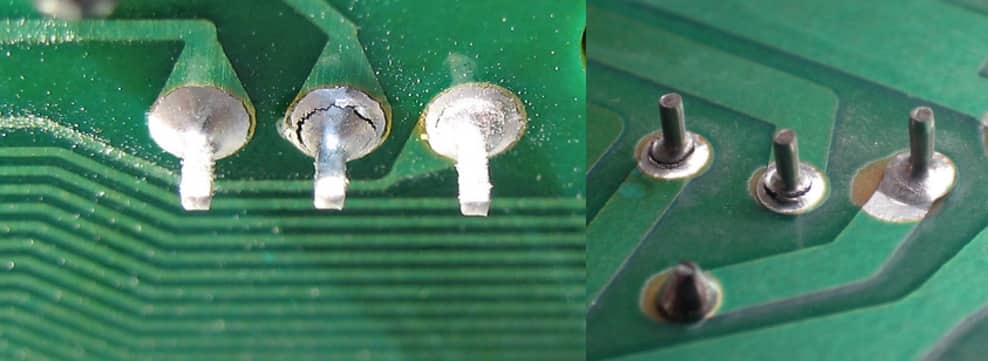

焊點問題是 PCB 組裝中最常見的缺陷之一，通常會導致電氣故障或連接薄弱。這些問題可能表現為冷焊點、焊橋或焊料不足。例如，當焊料沒有完全熔化并與元件引線和焊盤粘合時，就會出現冷焊點，從而導致外觀暗淡、顆粒狀和導電性差。另一方面，焊橋是相鄰焊盤或走線之間的意外連接，通常是由過度焊接或不良的模板設計引起的。

原因：

• 焊接溫度不足（例如，無鉛焊料低于 260°C），導致熔化不完全。

• 助焊劑應用不當，導致焊盤或引線氧化。

• 焊膏應用過程中模板對齊不良，導致分布不均勻。

2. 組件錯位

當電阻器、電容器或 IC 等部件在組裝過程中未正確放置在 PCB 上時，就會發生元件錯位。這可能導致連接不良、短路或電路板完全失效。在高密度設計中，錯位問題尤其嚴重，因為元件緊密封裝在一起，幾乎沒有出錯的余地。

原因：

• 拾取和放置機器校準不準確，放置誤差小至 0.1 毫米會導致問題。

• 設計階段的元件封裝不正確，導致裝配過程中出現不匹配。

• 回流焊過程中的振動或移動，使組件移位。

3. 墓碑

當一個小型表面貼裝元件（如電阻器或電容器）在回流焊接過程中一端直立時，就會發生立碑，類似于墓碑。此缺陷會妨礙正確的電氣連接，并且通常需要返工。

原因：

• 回流焊時加熱不均勻，全線溫差超過 10°C。

• 不對稱的焊盤設計或焊膏應用，導致一側比另一側潤濕得更快。

• 組件尺寸或重量不平衡，尤其是 0402 或 0201 封裝等較小部件。

4. 焊膏不足或過多

組裝過程中涂抹的焊膏量直接影響焊點的質量。漿料過少會導致連接不牢固或開路，而過多會導致橋接或短路。

原因：

• 鋼網孔堵塞或磨損，在某些區域將漿料體積減少多達 30%。

• 模板厚度不正確，對于細間距組件，通常需要在 0.1 mm 到 0.15 mm 之間。

• 焊膏儲存不良，導致粘度和應用一致性發生變化。

5. 開路和短路

當連接斷開時，通常會發生開路，通常是由于缺少焊料或走線損壞。當走線或組件之間形成意外連接時，就會發生短路，這通常是由焊橋或碎屑引起的。

原因：

• 處理過程中損壞的痕跡，寬度小至 0.2 毫米就容易受到劃痕。

• 電路板表面的污染，如灰塵或助焊劑殘留物，會導致短路。

• 走線間距不足，在高密度設計中通常小于 0.15 mm。

PCB 錯誤故障排除：分步解決方案

一旦確定了批量組裝 PCB 中的缺陷，下一步就是排除 PCB 錯誤。以下是針對上述常見問題量身定制的可行解決方案，可確保最短的停機時間和最佳結果。

修復焊點問題

對于冷焊點，使用設置為適當溫度的烙鐵重新加熱焊點（無鉛焊料約為 300°C），并在需要時使用新焊料。確保吸頭清潔以避免污染。對于焊橋，使用拆焊編織層或抽吸工具去除多余的焊料，并檢查模板設計以防止再次出現。定期校準回流焊爐以保持一致的溫度曲線（例如，在 245°C 下達到峰值 30-60 秒）可以防止未來批次中出現這些問題。

糾正零部件未對準

如果組件未對中，則可能需要對小批量進行手動返工。使用鑷子重新定位零件并重新回流焊料。對于較大的批量，檢查拾取和放置機器設置并重新校準，以達到 0.05 毫米以內的放置精度。此外，驗證設計文件以確保元件封裝與物理零件匹配，從而減少裝配過程中的錯誤。

防止邏輯刪除

為了解決墓碑問題，調整回流焊曲線以確保均勻加熱，目標是每秒 1-3°C 的溫度上升速率。重新設計焊盤使其對稱并均勻涂抹焊膏。對于小組件，考慮在回流焊期間使用氮氣氣氛，以減少氧化并改善潤濕性。

管理焊膏應用程序

定期檢查模板是否磨損，如果孔堵塞或變形，請更換它們。使用適合元件間距的模板厚度（例如，0.5 mm 間距為 0.12 mm）。將焊膏儲存在推薦溫度（通常為 2-10°C）下，并在使用前適當混合以保持一致性。

解決開路和短路問題

對于開路，在放大倍率（10 倍或更高）下目視檢查電路板，以識別破損或缺失的焊料，并使用細尖烙鐵進行修復。對于短路，使用刷子或壓縮空氣清除多余的焊料或碎屑，并考慮在組裝后添加保形涂層以防止污染。專注于走線間距（最小 0.2 mm 以確保安全）的設計審查有助于在未來的設計中避免這些問題。

裝配中的質量控制：防止缺陷的最佳實踐

預防總是勝于返工。在組裝過程中實施穩健的質量控制可以顯著減少批量組裝 PCB 中缺陷的發生。以下是一些需要遵循的最佳實踐：

1. 自動光學檢測 （AOI）

使用 AOI 系統在流程早期檢測錯位、元件缺失或焊接問題等缺陷。這些系統可以高速掃描電路板，以超過 95% 的準確率識別錯誤，最大限度地減少人為錯誤。

2. X 射線檢測隱藏缺陷

對于具有隱藏焊點的復雜組件（例如，在 BGA 封裝下），X 射線檢測是必不可少的。它可以揭示肉眼看不見的焊點中的空隙或裂紋，確保在高風險應用中的可靠性。

3. 可制造性設計 （DFM） 檢查

在生產前進行 DFM 檢查，以確保設計與制造能力保持一致。驗證焊盤尺寸、走線寬度（標準工藝最小 0.15 mm）和元件間距，以避免裝配挑戰。

4. 定期設備維護

校準和維護裝配設備，例如回流焊爐和拾取和放置機器，以防止出現偏差。例如，回流爐溫度變化超過 5°C 會導致焊接結果不一致。

5. 員工培訓和流程標準化

對裝配人員進行正確處理、焊接技術和缺陷識別方面的培訓。標準化焊膏應用或元件放置等流程，以確保批次之間的一致性。

高良率 PCB 組裝的高級技巧

對于旨在在批量生產中獲得近乎完美產量的制造商，請考慮先進的技術。使用統計過程控制 （SPC） 來監控裝配指標，例如每 1000 個單元的缺陷率，并確定持續改進的趨勢。此外，投資于高質量的材料，例如具有一致粒徑的焊膏（用于細間距應用的 3 型或 4 型），以減少可變性。與可靠的裝配服務合作還可以簡化這些流程，確保每一步的專業知識和精度。

對 PCB 組裝缺陷（如焊點問題和組件錯位）進行故障排除對于保持批量組裝 PCB 的質量和可靠性至關重要。通過了解根本原因、應用有針對性的解決方案并優先考慮裝配中的質量控制，制造商可以最大限度地減少錯誤并獲得一致的結果。
