SMT工廠提供的DFM優化建議

  • 2025-07-08 09:12:00
  • 瀏覽量:60

表面貼裝技術 (SMT) 中的可制造性設計 (DFM) 提供了一種簡化生產、降低成本和提高產量的戰略方法。通過在 PCB 布局和 SMT 設計階段專注于 DFM 原則,工程師可以避免常見陷阱,減少錯誤,并確保更順暢的裝配過程。在本綜合指南中,我們將探討 SMT 設計和 PCB 布局中的 DFM 如何顯著降低成本并改善制造成果。



什么是 SMT 中的可制造性設計 (DFM)?

可制造性設計 (DFM) 是一套旨在設計易于制造的產品的指南和實踐。在 SMT 環境中,DFM 專注于優化表面貼裝技術中使用的自動化組裝工藝的 PCB 布局。SMT 涉及將元件直接放置在 PCB 表面,DFM 確保此過程高效、無差錯且具有成本效益。

通過在設計階段的早期采用 DFM 原則,工程師可以最大限度地減少制造問題,如元件錯位、焊接缺陷或裝配延遲。這不僅降低了生產成本,還提高了整體產量,即在制造運行中生產的可用電路板的百分比。




為什么 DFM 對于降低成本和提高產量很重要

DFM 在 SMT 設計中的主要目標是彌合設計和生產之間的差距。如果沒有適當?shù)?DFM 實踐,制造商可能會遇到返工、報廢或延誤等挑戰,所有這些都會增加成本。例如,設計不良的 PCB 布局可能會導致立碑(一種在焊接過程中元件的一端從電路板上抬起的缺陷),導致某些批次的故障率高達 5-10%。DFM 通過確保設計與制造能力兼容來幫助防止此類問題。

此外,DFM 通過降低裝配過程中出現缺陷的可能性來提高產量。更高的產量意味著每次生產運行的功能板更多,直接影響盈利能力。讓我們更深入地了解可以實現這些優勢的 SMT 設計和 PCB 布局的特定 DFM 策略。




SMT 設計的關鍵 DFM 原則

1. 元件放置優化

在 PCB 上正確放置元件是 SMT 中 DFM 的基石。元件的布置應盡量減少組裝過程中拾取和放置機器的移動。將相似的組件組合在一起并將它們對齊到相同的方向上可以減少機器設置時間并提高貼裝精度。

例如,將所有電阻器放置在一個統一的方向上(例如,標記朝向相同方向)可以將組裝時間縮短多達 15%。此外,確保元件之間有足夠的間距(對于 0402 電阻器等小型 SMT 部件,通常至少為 0.5 mm),可以防止橋接等焊接缺陷,即焊料無意中連接相鄰焊盤。

2. 焊盤和焊盤圖形設計

焊盤和焊盤圖案的設計直接影響 SMT 的焊接質量。DFM 指南建議根據 IPC 標準(如 IPC-7351)使用標準焊盤尺寸,以確保與制造設備的兼容性。例如,典型的 0603 電阻焊盤的尺寸應約為 0.9 mm x 0.8 mm,焊盤之間的間隙為 0.6 mm。

焊盤尺寸過小或過大會導致焊料不足或元件錯位等問題。通過遵守推薦的尺寸,制造商可以實現低至 0.1% 的焊接缺陷率,從而顯著提高良率。

3. PCB 布局中的熱管理

散熱是 SMT 設計中的一個關鍵因素。不良的熱管理會導致組件在焊接過程中過熱,從而導致故障。DFM 實踐建議在高功率組件下方放置熱通孔(填充有導電材料的小孔),以將熱量從敏感區域傳出。

例如,產生 2-3 瓦熱量的功率 IC 可能需要 4-6 個直徑為 0.3 mm 的熱通孔才能保持安全的工作溫度。這種方法不僅可以提高可靠性,還可以防止生產過程中代價高昂的返工。




用于 PCB 布局的 DFM 策略以降低成本

1. 最小化層數

PCB 布局中最有效的降低成本策略之一是最大限度地減少層數。每增加一層,制造復雜性和成本就會增加,有時每層會增加 20-30%。對于更簡單的設計,一塊 2 層板通常就足夠了,而更復雜的項目可能需要 4-6 層。

通過仔細布線并優化元件布局,工程師可以減少對額外層的需求。這不僅降低了材料成本,還縮短了生產時間,因?yàn)楦俚膶右馕吨俚你@孔和層壓步驟。

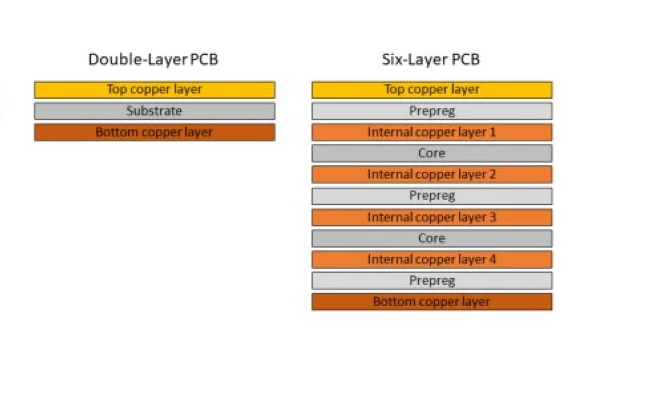

2 層和 6 層 PCB 降低 DFM 成本的比較

2. 標準化組件和封裝

由于特殊的采購或裝配要求,使用非標準或定制組件可能會增加成本。DFM 鼓勵使用廣泛可用的標準元件,這些元件具有通用尺寸。例如,選擇標準 0805 電容器而不是定制尺寸可以降低元件成本和裝配錯誤的風險。

標準化還簡化了制造商的庫存管理,進一步降低了間接成本。一項研究表明,跨設計標準化組件可以將采購費用降低多達 10%。

3. 除非必要,否則避免嚴格的公差

使用過于嚴格的公差進行設計(例如走線寬度低于 0.1 mm 或鉆孔小于 0.2 mm)會增加制造難度和成本。DFM 建議使用與標準制造能力一致的公差,例如對于大多數應用,走線寬度為 0.15 mm 或更大。

盡可能放寬公差可以將生產成本降低 5-15%,同時保持功能。它還降低了缺陷風險,因?yàn)闃?biāo)準設備可以更可靠地處理這些規格。




要避免的常見 SMT 設計錯誤

1. 自動裝配間隙不足

自動化 SMT 組裝設備(如拾取和放置機器)需要組件周圍有足夠的間隙才能高效運行。一個常見的錯誤是將元件放置在離電路板邊緣太近或彼此太近的地方,這可能導致機器錯誤或損壞。DFM 指南建議與電路板邊緣的最小間隙為 3 mm,組件之間至少為 0.5 mm。

忽視這些間隙會導致組裝過程中的廢品率高達 8%,直接影響良率并增加成本。

2. 在生產中忽略拼板

拼板化 — 將多個 PCB 分組到單個面板上進行制造的過程 — 在設計中經常被忽視。如果沒有適當?shù)拿姘逶O(shè)計,制造商可能會在組裝過程中浪費材料或面臨對齊問題。DFM 建議在布局中包括基準標記(參考點)和分離標簽,以確保精確的拼板。

有效的拼板可以將材料利用率提高 10-20%,減少浪費并降低總體生產成本。

使用 DFM 進行 SMT 制造的面板化 PCB 布局




支持 SMT 中 DFM 的工具和技術

現代設計軟件在實施 DFM 原則方面起著至關重要的作用。許多工具提供內置的 DFM 檢查,可分析 PCB 布局中是否存在潛在的制造問題,例如間距不足或焊盤尺寸不標準。這些工具可以在生產前標記錯誤,從而節省時間和金錢。

例如,在設計階段運行 DFM 分析可以識別高達 90% 的潛在裝配問題,使工程師能夠及早進行糾正。利用這些技術可以確保從一開始就針對 SMT 工藝優化設計。




在 SMT 設計中實施 DFM 的好處

1. 顯著節省成本

通過遵循 DFM 指南,公司可以大幅降低成本。例如,優化元件布局和最小化層數可以將生產成本降低 10-25%。此外,通過適當?shù)暮副P設計和熱管理來減少缺陷可以減少返工費用,在設計不佳的項目中,返工費用可能占總制造成本的 5-15%。

2. 更高的制造良率

DFM 通過減少 SMT 組裝過程中出現缺陷的機會直接提高良率。符合 DFM 標準的設計良好的 PCB 布局可以實現高達 98-99% 的良率,而 DFM 考慮最少的設計可以實現 85-90% 的良率。更高的產量意味著更多可用的產品和更好的盈利能力。

3. 更快的上市時間

DFM 通過最大限度地減少修訂和制造延遲,簡化了從設計到生產的過渡。從一開始就準備好組裝的設計可以將交付周期縮短數周,幫助公司更快地將產品推向市場。




工程師采用 DFM 的實用技巧

首先在設計階段與您的制造團隊合作。了解它們的功能和限制(例如最小走線寬度或焊接設備規格)可以指導您的布局決策。此外,始終使用設計軟件運行 DFM 檢查,以便及早發現問題。

另一個技巧是維護一個標準元件和封裝庫,以便在項目之間重復使用。這種做法不僅可以節省設計時間,還可以確保與制造流程的一致性和兼容性。




采用 DFM 以獲得更好的 SMT 結果

SMT 中的可制造性設計 (DFM) 是降低 PCB 生產成本和提高產量的有效方法。通過優化元件布局、遵循標準焊盤設計、最大限度地減少層數和避免常見的設計錯誤,工程師可以創建既高效又性能可靠的布局。結果是更低的生產成本、更高的產量和更快的上市時間 - 這些都是當今競爭激烈的電子行業的關鍵因素。

實施 DFM 原則不需要對設計流程進行全面改革。PCB 布局和 SMT 設計中的微小戰略性更改可以產生顯著的好處。立即開始將 DFM 集成到您的工作流程中,以節省成本并取得成功。

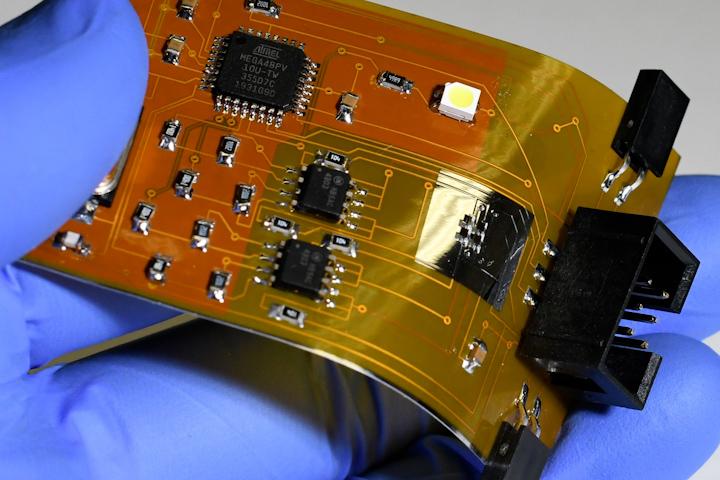

SMT 組裝 PCB 展示成功的 DFM 實踐
