深度解析4層板層疊結構：設計、類型與應用

  • 2025-07-07 09:51:00
  • 瀏覽量：98

層疊結構，作為 PCB 的 “骨骼” 與 “血脈”，直接影響著信號傳輸、電源分配以及整體性能。4 層 PCB 板因兼具成本效益與功能實現能力，在消費電子、工業控制等眾多領域廣泛應用。接下來，我們將深入探究 4 層板層疊結構的奧秘，揭開其設計、類型及應用的神秘面紗。



一、4 層板層疊結構基礎概念

（一）層疊結構的定義與組成

4 層 PCB 板的層疊結構，是指將四層不同功能的導電層（銅箔層）與絕緣層（基材層）按特定順序堆疊、壓合而成的結構體系。這四層通常包括頂層（Top Layer）、底層（Bottom Layer）、內層 1（Inner Layer 1）和內層 2（Inner Layer 2）。每一層都有著明確分工：頂層和底層主要用于元件安裝與布線，是電子元件與外界連接的 “橋梁”；內層則多承擔電源與地平面的分配，或是傳輸關鍵信號，如同城市地下縱橫交錯的管道和電纜，默默支撐著整個系統的運行。

（二）層疊結構的重要性

合理的 4 層板層疊結構，能有效降低信號干擾，提升信號完整性。通過合理安排電源層、地層與信號層的位置關系，可利用層間電容實現電源濾波，減少電源噪聲；同時，良好的屏蔽效果能抑制電磁干擾（EMI），確保信號在傳輸過程中穩定、準確。此外，優化的層疊結構還能提高 PCB 的機械強度，使其在生產、運輸和使用過程中不易變形、損壞，保障電子設備的可靠性和使用壽命。


二、4 層板層疊結構設計原則

（一）信號完整性優先

在 4 層板設計中，信號完整性是首要考慮因素。對于高速信號，應盡量縮短走線長度，減少過孔數量，避免信號路徑迂回曲折。例如，在傳輸高頻數字信號時，將信號層靠近地層或電源層布置，利用它們之間的耦合電容和屏蔽效應，降低信號的反射和串擾。同時，合理控制信號線的特性阻抗，使其與信號源和負載阻抗相匹配，減少信號反射，確保信號質量。

（二）電源與地平面規劃

電源層和地層的合理規劃是 4 層板層疊結構設計的關鍵。通常將內層之一設為電源層，另一內層設為地層，且使電源層與地層緊密相鄰。這樣，層間會形成寄生電容，可作為電源濾波的一部分，有效抑制電源噪聲，為電子元件提供穩定的供電。此外，在劃分電源層時，若存在多種電壓，需進行合理分割，避免不同電源域之間相互干擾。但分割時要注意避免在高速信號下方進行，防止信號耦合到電源平面，影響信號完整性。

（三）機械性能與可制造性

4 層板的層疊結構設計需兼顧機械性能與可制造性。從機械性能角度，應確保各層厚度均勻，材料的熱膨脹系數匹配，以減少因溫度變化產生的應力，防止 PCB 翹曲變形。在可制造性方面，要考慮到加工工藝的可行性，如鉆孔、電鍍、層壓等工藝對層疊結構的要求。例如，過孔的尺寸和間距需符合加工設備的精度，避免因設計不合理導致生產難度增加、成本上升或良品率降低。

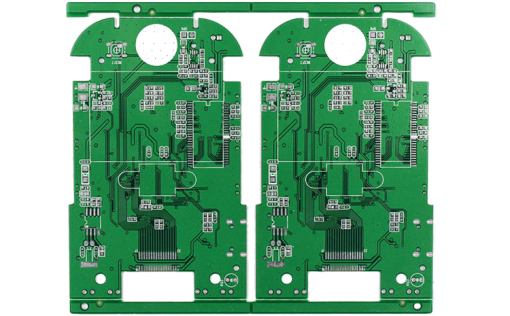

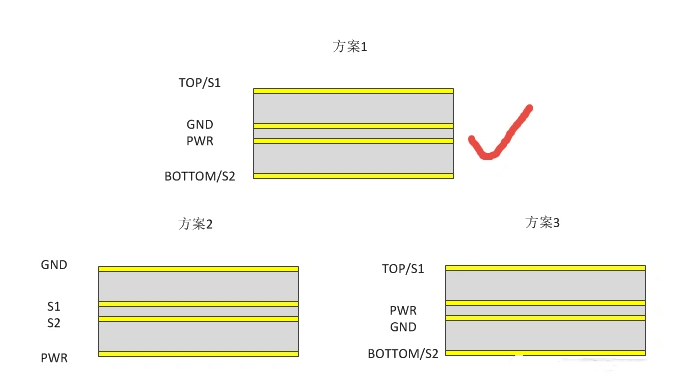

三、4 層板常見層疊結構類型

（一）傳統型層疊結構

傳統型 4 層板層疊結構通常為 “頂層 - 內層 1（電源層） - 內層 2（地層） - 底層”。這種結構簡單直接，適用于對信號完整性要求不高、電路功能相對簡單的電子產品，如一些基礎的小家電控制板、簡單的傳感器模塊等。頂層和底層用于元件安裝和布線，電源層和地層為電路提供穩定的供電和參考電位，能滿足大部分常規電路的需求。

（二）對稱型層疊結構

對稱型層疊結構如 “頂層 - 內層 1（地層） - 內層 2（電源層） - 底層”，其特點是電源層和地層對稱分布于中間兩層。這種結構在一定程度上能更好地平衡電源與地的分布，減少電磁干擾，提高信號完整性。適用于對電磁兼容性（EMC）有一定要求的電路，如一些工業控制設備中的通信模塊、簡單的無線接收裝置等。對稱的層疊方式有助于降低信號傳輸過程中的噪聲，增強電路的穩定性。

（三）高性能型層疊結構

高性能型 4 層板層疊結構通常會將高速信號層與電源層、地層進行特殊布局。例如，“頂層（高速信號層） - 內層 1（地層） - 內層 2（電源層） - 底層（低速信號層）”。這種結構將高速信號集中在頂層，并靠近地層，利用地層的屏蔽作用減少信號干擾；底層用于低速信號布線，避免高速信號與低速信號相互串擾。該結構適用于對信號完整性要求較高的場合，如網絡通信設備中的數據傳輸模塊、高性能計算設備的部分接口電路等。



四、不同應用場景下的 4 層板層疊結構選擇

（一）消費電子領域

在消費電子領域，如手機、平板電腦等產品，對 PCB 的尺寸、成本和性能都有嚴格要求。4 層板常采用優化后的層疊結構，如將頂層和底層用于元件密集布局和主要信號布線，內層 1 作為地層，內層 2 作為電源層，并對電源層進行合理分割，以滿足不同芯片的供電需求。同時，為了實現小型化，會采用更薄的基材和更小的過孔尺寸，在保證性能的前提下，盡可能減小 PCB 的體積和重量，降低生產成本。

（二）工業控制領域

工業控制設備通常工作在復雜的電磁環境中，對 PCB 的可靠性和抗干擾能力要求極高。4 層板在該領域多采用對稱型或高性能型層疊結構，加強電源層和地層的設計，提高電磁屏蔽效果。例如，將內層 1 和內層 2 分別作為地層和電源層，且增加地層的銅箔厚度，增強其屏蔽能力；同時，對關鍵信號層進行特殊處理，如采用差分走線、阻抗匹配等技術，確保信號在惡劣環境下穩定傳輸，保障工業設備的正常運行。

（三）通信設備領域

通信設備中，信號頻率高、傳輸速率快，對信號完整性和電磁兼容性要求苛刻。4 層板會采用高性能型層疊結構，將高速信號與低速信號嚴格分層，優化電源層和地層布局，減少電源噪聲對信號的影響。例如，在 5G 通信模塊的 4 層 PCB 設計中，頂層用于高速射頻信號傳輸，內層 1 作為地層提供良好的屏蔽，內層 2 作為電源層為射頻芯片等供電，底層用于低速控制信號布線，通過這種精心設計的層疊結構，實現高速信號的穩定傳輸和設備的可靠運行。


五、4 層板層疊結構設計流程

（一）需求分析

在設計 4 層板層疊結構前，需充分了解產品的功能需求、性能指標和應用場景。明確電路中包含的信號類型（如高速數字信號、模擬信號、電源信號等）、信號頻率、電流大小等參數，以及對電磁兼容性、機械強度等方面的要求。例如，若產品是一款無線通信設備，需重點關注高速射頻信號的傳輸和抗干擾能力；若為工業控制設備，則要考慮在復雜電磁環境下的穩定性。

（二）初步設計

根據需求分析結果，進行 4 層板層疊結構的初步設計。確定各層的功能分配，如哪一層作為信號層、哪一層作為電源層或地層；選擇合適的基材和銅箔厚度，考慮材料的介電常數、損耗角正切等性能參數對信號傳輸?shù)挠绊憽Ｍ瑫r，規劃電源層的分割方式，初步確定過孔的類型和尺寸，以及信號線的布線規則等。

（三）仿真驗證

利用專業的電磁仿真軟件，如 ANSYS HFSS、Cadence Sigrity 等，對初步設計的層疊結構進行仿真分析。模擬信號在不同層間的傳輸特性，包括信號完整性、電磁干擾等方面；分析電源層和地層的阻抗分布、電源噪聲等情況。通過仿真結果，評估層疊結構設計的合理性，若發現問題，如信號反射過大、電磁干擾超標等，及時調整設計參數，重新進行仿真，直至滿足設計要求。

（四）優化與定稿

在仿真驗證通過后，對層疊結構設計進行進一步優化。根據生產工藝要求，對一些細節進行調整，如優化過孔布局，減少過孔對信號傳輸?shù)挠绊?；調整電源層和地層的分割邊界，避免出現孤島現象等。最后，完成層疊結構設計的定稿，形成詳細的設計文件，為后續的 PCB 制造提供準確的依據。


六、4 層板層疊結構設計注意事項

（一）層間介質選擇

層間介質（基材）的性能對 4 層板的電氣性能和機械性能有著重要影響。在選擇基材時，需綜合考慮介電常數、損耗角正切、玻璃化轉變溫度（Tg）、熱膨脹系數等參數。對于高速信號傳輸，應選用介電常數低、損耗角正切小的基材，以減少信號損耗；對于工作環境溫度較高的產品，需選擇高 Tg 的基材，提高 PCB 的耐熱性能，防止因溫度變化導致層間分離或變形。

（二）過孔設計

過孔是連接 4 層板不同層的重要結構，但過孔會引入寄生電感和電容，影響信號完整性。設計過孔時，要合理選擇過孔的尺寸和類型，如盲孔、埋孔或通孔。對于高速信號，盡量減少過孔數量，采用盲孔或埋孔技術，縮短信號路徑；同時，控制過孔的間距，避免過孔過于密集導致層間短路風險增加。此外，還需注意過孔與信號線的連接方式，確保連接可靠，減少信號反射。

（三）散熱設計

在 4 層板中，當存在大功率元件或發熱較多的電路時，散熱設計不容忽視。合理的層疊結構設計可以輔助散熱，如將電源層和地層作為散熱平面，通過增加銅箔厚度、設置散熱過孔等方式，提高散熱效率。同時，在元件布局時，將發熱元件分散放置，并與散熱良好的區域相鄰，確保熱量能夠及時散發出去，避免因溫度過高影響元件性能和 PCB 的可靠性。


七、4 層板層疊結構的發展趨勢

隨著電子技術的不斷發展，對 4 層板層疊結構的要求也日益提高。未來，4 層板層疊結構將朝著更高性能、更小尺寸、更低成本的方向發展。在材料方面，新型低介電常數、低損耗的基材將不斷涌現，進一步提升信號傳輸性能；在設計方法上，借助人工智能和機器學習技術，實現層疊結構的智能優化設計，提高設計效率和準確性；在制造工藝上，更高精度的加工技術將使層疊結構的實現更加精準，滿足日益復雜的電路需求。


4 層板層疊結構作為 PCB 設計的核心內容，在電子設備中發揮著舉足輕重的作用。從基礎概念到設計原則，從常見類型到應用場景，再到設計流程、注意事項和發展趨勢，每一個環節都相互關聯、相互影響。深入理解和掌握 4 層板層疊結構的相關知識，對于電子工程師設計出高性能、可靠的 PCB，推動電子技術的發展具有重要意義。無論是消費電子、工業控制還是通信設備等領域，合理的 4 層板層疊結構設計都是實現產品功能、提升產品競爭力的關鍵因素之一。
