首頁 > 技術資料 > 保形涂層如何增強PCBA可靠性?

保形涂層如何增強PCBA可靠性?

  • 2025-07-05 14:23:00
  • 瀏覽量:73

三防漆在確保印刷電路板組件 (PCBA) 的可靠性和使用壽命方面起著至關重要的作用。如果您希望保護您的電子產品免受惡劣環境的影響、防止故障并提高性能,那么了解 PCBA 保形涂層測試、PCBA 涂層可靠性、PCBA 環境保護和 PCBA 涂層失效分析至關重要。在本詳細指南中,我們將探討保形涂層的工作原理、為什么它們對 PCBA 至關重要,以及確保最佳保護和性能的最佳實踐。




什么是保形涂層,為什么它對 PCBA 很重要?

保形涂層是應用于 PCBA 的一層薄薄的保護材料,用于保護其免受潮濕、灰塵、化學品和極端溫度等環境危害。這種聚合物薄膜符合電路板及其組件的形狀,形成一道屏障,增強了耐用性和作完整性。對于汽車、航空航天和醫療設備等可靠性不容商榷的行業,三防漆通常是制造過程中的標準步驟。

三防漆的主要目標是通過防止腐蝕、短路和介電擊穿等問題來提高 PCBA 的可靠性。如果沒有這種保護,暴露在潮濕或污染物中的電路板可能會過早失效,從而導致昂貴的維修或更換。通過涂覆正確的涂層,即使在具有挑戰性的條件下,您也可以顯著延長電子設備的使用壽命。

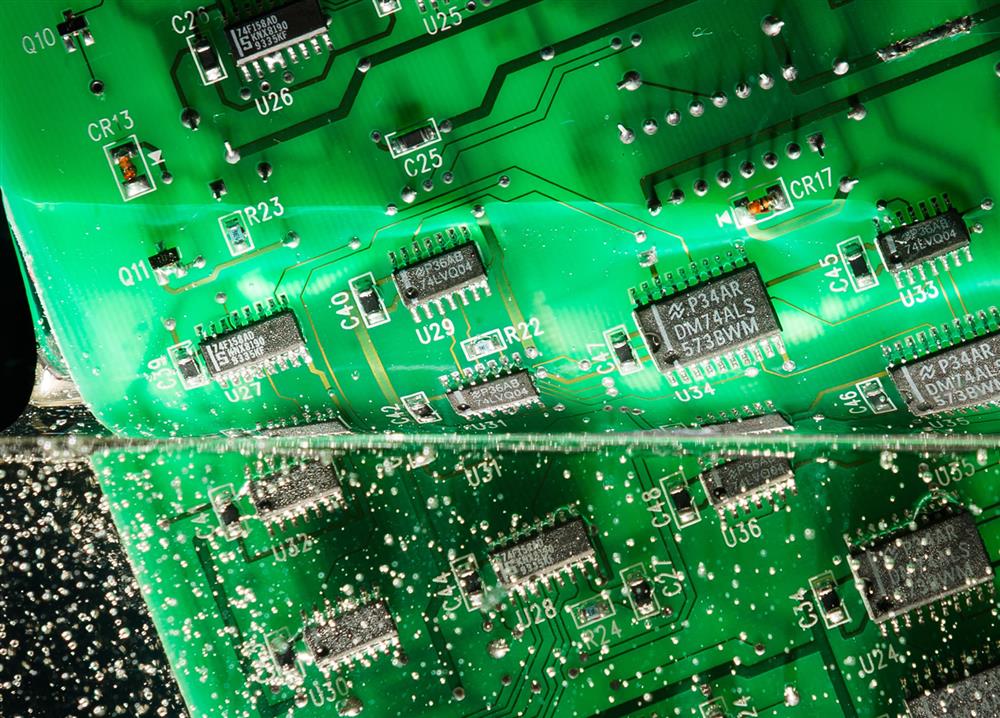

PCBA 采用保形涂層,確保環保



PCBA環境保護的重要性

環境因素是 PCBA 故障的主要原因之一。濕氣會導致金屬部件腐蝕,而灰塵和污垢可能會導致短路。溫度波動會引起熱應力、焊點開裂或損壞組件?;瘜W(xué)品暴露在工業環境中很常見,隨著時間的推移,材料會降解。這就是通過保形涂層保護 PCBA 變得不可或缺的地方。

保形涂層起到屏蔽作用,防止這些元件到達電路板的敏感區域。例如,在相對濕度高于 80% 的潮濕環境中,未涂層的電路板可能會在銅跡線上產生錫須或腐蝕,從而導致電氣故障。正確涂抹的涂層可以減少水分滲透,保持板材的性能。在高溫環境中,例如溫度可能超過 125°C 的汽車發動機艙,具有高熱阻的涂層可防止降解并確保一致的運行。



PCBA 的保形涂層類型

并非所有的保形涂層都是相同的。選擇合適的類型取決于 PCBA 的具體環境挑戰和應用要求。以下是業內最常用的類型:

  • 丙烯酸:丙烯酸涂料易于涂抹和去除,具有良好的防潮性,通常用于消費電子產品。它們適用于中等濕度和高達 100°C 的溫度的環境。

  • 有機 硅:有機硅涂料以柔韌性和耐高溫性(高達 200°C)而聞名,是熱循環常見的汽車和航空航天應用的理想選擇。

  • 聚氨酯:這些涂層具有出色的耐化學性和耐磨性,使其適用于暴露于溶劑或機械應力的工業環境。

  • 環氧的:環氧樹脂涂層提供強大的防潮和防化學品保護,經久耐用但更難去除,通常用于海洋應用等惡劣環境。

  • 聚對二甲苯:聚對二甲苯通過氣相沉積工藝應用,可提供均勻的覆蓋和出色的介電強度,非常適合需要高可靠性的醫療設備。

每種類型都有獨特的特性,因此選擇合適的涂層涉及評估工作溫度、暴露風險和返工難易程度等因素。例如,在高振動環境中,可能會為電路板選擇有機硅涂層,因為它具有柔韌性,可以防止在機械應力下出現裂紋。



PCBA 保形涂層測試:確保質量和可靠性

涂覆保形涂層只是成功的一半。為了保證其有效性,必須進行嚴格的 PCBA 保形涂層測試。測試驗證涂層是否正確粘附、提供足夠的保護并符合行業標準。常見的檢測方法包括:

  • 目視檢查:檢測員使用紫外線檢查均勻覆蓋并檢測氣泡或空隙等缺陷。許多涂層在紫外線下會發出熒光,使缺陷很容易被發現。

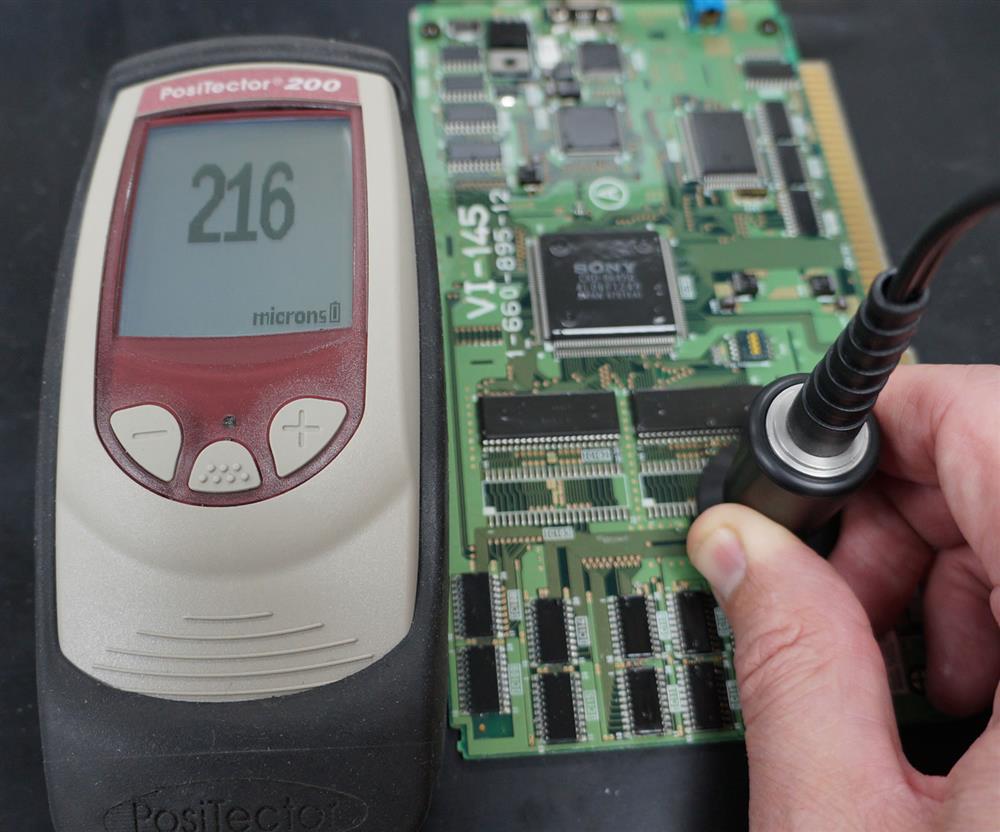

  • 厚度測量:涂層厚度通常為 25 至 250 微米,具體取決于材料,使用千分尺或渦流探頭等工具進行測量,以確保其符合規格。

  • 附著力測試:交叉影線法等測試評估涂層在電路板上的粘附程度。粘附力差會導致應力下分層。

  • 環境壓力測試:電路板暴露在濕度(85°C 時 85% RH 持續 1000 小時)或熱循環(-40°C 至 125°C)等條件下,以模擬現實世界的挑戰并評估涂層性能。

  • 介電耐壓測試:它測量涂層的抗電擊穿能力,確保其保持絕緣性能,介電強度通常超過 500V/mil。

這些測試對于不允許失敗的行業至關重要。例如,在航空航天應用中,涂層必須能夠承受極端的溫度波動和振動,而不會開裂或剝落。測試可確保 PCBA 在其預期使用壽命內可靠運行。



影響 PCBA 涂層可靠性的因素

PCBA 涂層可靠性受多種因素影響,從應用過程到作環境。了解這些有助于優化涂層的性能并防止過早失效。

  • 申請方法:涂層可以通過刷涂、噴涂、浸漬或選擇性機器人涂層進行涂覆。不一致的應用,例如厚度不均勻或遺漏區域,可能會影響保護。自動選擇性涂層系統通??蓪崿F(xiàn)更好的均勻性,厚度變化小于 ±10%。

  • 表面處理:涂布前,必須徹底清潔 PCBA 以去除助焊劑殘留物、油和污染物。即使是微量的殘留物也會導致粘附問題,從而導致分層。使用異丙醇或?qū)S萌軇┻M(jìn)行清潔是一種標準做法。

  • 固化過程:固化不當,無論是通過熱、紫外線還是環境條件,都可能導致聚合不完全,從而降低涂層的保護性能。例如,固化不足的丙烯酸涂料可能會保持粘性,從而吸引灰塵和碎屑。

  • 環境暴露:持續暴露在極端條件下,例如海洋環境中的鹽霧或戶外應用中的紫外線輻射,會隨著時間的推移而降低涂層質量,從而影響長期可靠性。

通過解決這些因素,制造商可以提高 PCBA 涂層的可靠性,即使在苛刻的條件下也能確保性能一致。

環境應力下的 PCBA 三防漆測試




PCBA 涂層失效分析:識別和預防問題

盡管盡了最大努力,但保形涂層有時還是會失效,從而導致 PCBA 故障。PCBA 涂層故障分析有助于確定這些故障的根本原因并實施糾正措施。常見的故障模式包括:

  • 裂化:開裂通常是由熱膨脹不匹配或機械應力引起的,使電路板面臨環境危害。例如,如果不適合應用,剛性環氧樹脂涂層可能會在振動下開裂。

  • 分層:粘附力差或應用過程中的污染會導致涂層剝落,使區域得不到保護。當表面清潔不充分時,這種情況很常見。

  • 氣泡形成:施工過程中滯留的空氣或水分會產生氣泡,從而削弱涂層。這通常發生在手動應用方法中。

  • 化學降解:接觸腐蝕性化學品會分解涂層材料,從而降低其保護能力。聚氨酯涂料雖然具有抵抗力,但在長時間接觸溶劑時仍可能降解。

故障分析通常包括顯微鏡檢查、化學測試和環境模擬,以查明問題所在。例如,掃描電子顯微鏡 (SEM) 可以顯示涂層中的微裂紋或空隙,而能量色散 X 射線光譜 (EDS) 可以識別化學污染物。一旦確定了原因,就可以調整涂層類型、應用過程或表面處理以防止再次發生。




將保形涂層應用于 PCBA 的最佳實踐

為了最大限度地提高保護和性能,在對 PCBA 應用保形涂層時,請遵循以下最佳實踐:

  1. 徹底清潔:使用適當?shù)娜軇┗蚯鍧崉┤コ娐钒迳系乃形廴疚铮源_保牢固的附著力。

  2. 遮罩敏感區域:使用遮蔽材料保護連接器、開關或其他必須保持無涂層才能發揮作用的組件。

  3. 受控應用:使用自動化系統實現一致的涂層厚度和覆蓋率,最大限度地減少人為錯誤。

  4. 適當固化:遵循制造商的固化時間和條件指南,以實現完全聚合和最佳性能。

  5. 質量檢測:在部署 PCBA 之前,進行應用后測試以驗證涂層的完整性、附著力和厚度。

通過遵守這些做法,您可以獲得均勻、耐用的涂層,從而提高 PCBA 在各種應用中的可靠性。




保形涂層對 PCBA 使用壽命和性能的好處

三防漆的優勢不僅限于基本保護。以下是直接影響 PCBA 使用壽命和性能的一些主要優勢:

  • 延長使用壽命:通過屏蔽環境損害,涂層可以在惡劣條件下將 PCBA 的使用壽命延長 50% 或更多。

  • 改進的介電強度:涂層可增強絕緣性,防止電弧和短路,聚對二甲苯等材料的介電強度通常超過 1000V/mil。

  • 降低維護成本:受保護的 PCBA 發生故障的可能性較小,從而減少了產品生命周期內的停機時間和維修費用。

  • 在惡劣環境中增強性能:涂層可在極端條件下可靠運行,從零度以下的溫度到高濕度的熱帶氣候。

這些優勢使三防漆成為一種經濟高效的解決方案,可確保性能始終如一,尤其是在故障可能產生嚴重后果的關鍵應用中。



保形涂層是一種經過驗證的方法,可以提高 PCBA 的可靠性,提供針對環境危害的強大保護,并延長電子組件的使用壽命。通過專注于 PCBA 保形涂層測試、確保 PCBA 涂層可靠性、優先考慮 PCBA 環境保護以及進行徹底的 PCBA 涂層失效分析,制造商可以提供滿足任何應用需求的高性能、耐用的產品。

汽車應用中的保形涂層 PCBA 可增強可靠性
