如果您是一位希望提升 DIY PCB 項目的業余愛好者，那么掌握手動焊膏應用將改變游戲規則。這項技術允許您在家中使用微小的表面貼裝組件，無需昂貴的設備即可獲得專業效果。在這份綜合指南中，我們將引導您完成使用焊膏進行家庭焊接的每一步，從選擇合適的工具（如焊膏注射器）到使用焊膏牙簽法等方法精確涂抹。

為什么使用 DIY PCB 和家庭焊接的焊膏？

焊膏是微小焊料顆粒和助焊劑的混合物，旨在使表面貼裝器件 （SMD） 的焊接更加容易。與傳統的金屬絲和烙鐵焊接不同，焊膏允許您在放置元件之前將焊料直接涂在 PCB 焊盤上。這對于使用小型、密集組件的 DIY PCB 的業余愛好者特別有用。通過使用焊膏進行家庭焊接，您可以節省時間、減少錯誤并創建更清潔、更可靠的連接。

手動涂抹焊膏是業余愛好者的理想選擇，因?yàn)樗恍枰衲０宕蛴C(jī)那樣昂貴的自動化設備。使用簡單的工具和技術，您可以直接在工作臺上獲得出色的結果。讓我們深入了解開始使用焊膏進行手工焊接的基本知識。

手動焊膏應用需要什么

在開始之前，請收集正確的工具和材料。準備好一切可確保流程順利進行并降低出錯的風險。以下是手動焊膏應用的基本要點列表：

• Solder Paste-焊膏：根據您的喜好和當?shù)胤ㄒ?guī)選擇無鉛或含鉛焊膏。尋找具有細粒徑（3 型或 4 型）的漿料，以便更好地控制小組分。

• 焊膏注射器：帶有細針尖的注射器非常適合精確應用。它允許您將少量糊狀物精確地分配到您需要的地方。

• 牙簽或精細工具：對于焊膏牙簽方法，牙簽或小探針有助于在小焊盤上涂抹或調整焊膏。

• PCB 和組件：清潔并準備好您的 DIY PCB，以及您計劃焊接的 SMD 組件。

• 熱風返修臺或回流焊爐：雖然烙鐵可用于較大的元件，但熱風工具或小型回流爐是均勻熔化焊膏的理想選擇。

• 助焊劑筆：額外的助焊劑有助于漿料流動并防止加熱過程中的氧化。

• 鑷子：精密鑷子對于準確放置小元件至關重要。

• 清潔用品：異丙醇、刷子和無絨濕巾，用于在焊接前后清潔 PCB。

手動焊膏應用分步指南

現在您已經準備好了工具，讓我們來看看手動涂抹焊膏的過程。本分步指南重點介紹了業余愛好者使用 DIY PCB 焊膏的實用技術。

第 1 步：準備您的工作區和 PCB

首先設置一個干凈、光線充足的工作區。PCB 上的任何灰塵或碎屑都會干擾焊接，因此請使用異丙醇和刷子徹底清潔電路板。確保銅焊盤無氧化 - 閃亮的焊盤意味著更好的焊料附著力。如果墊子看起來暗淡無光，用細研磨墊快速擦洗會有所幫助。

使用 PCB 支架或雙面膠帶將 PCB 固定在平坦的表面上，以防止在應用過程中移動。使用焊膏注射器時，穩定的電路板對于精度至關重要。

第 2 步：選擇并準備焊膏

焊膏有不同的成分和粘度。對于業余愛好者來說，免清洗焊膏通常是最佳選擇，因?yàn)樗粝碌臍埩粑镒钌?，不需要大量清理。檢查糊狀物的保質期和儲存條件——大多數糊狀物在使用前需要冷藏并加熱至室溫（約 25°C 或 77°F），以確保適當?shù)某矶取?/span>

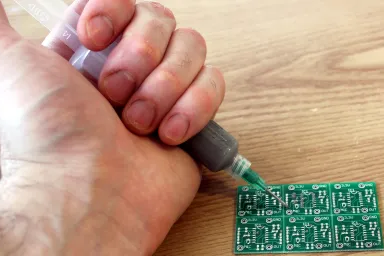

如果使用焊膏注射器，請連接細針尖（直徑約 0.5 毫米至 1 毫米）以更好地控制。在一張廢紙上輕輕擠出少量糊狀物，以測試流動并去除任何氣泡。

第 3 步：將焊膏涂抹在 PCB 焊盤上

這是手動焊膏應用的核心。將注射器與 PCB 成 45 度角，輕輕擠壓以在每個焊盤上分配一小點糊狀物。焊膏的用量取決于焊盤尺寸——對于典型的 0603 電阻焊盤 （1.6mm x 0.8mm），直徑約為 0.5mm 的點通常就足夠了。過多的糊狀物會導致焊盤之間出現橋接，而過少則可能導致接頭變?nèi)酢?/span>

對于非常小或間隔很近的焊盤，請考慮焊膏牙簽法。分配少量糊狀物后，用牙簽將其均勻地涂抹在墊子上或去除多余的糊狀物。此方法為您提供了額外的控制，并且適用于復雜的設計。

系統地跨板工作，在移動到下一個元件之前，將焊膏應用于一個元件的所有焊盤。這有助于保持一致性并防止糊狀物變干。

第 4 步：將組件放置在粘貼物上

使用精密鑷子，小心地將每個 SMD 元件放在相應的焊盤上。焊膏的粘性會將元件暫時固定到位。將元件的引線或觸點與漿糊覆蓋的焊盤對齊，確保方向正確（檢查電容器和 LED 的極性）。輕輕按下以將組件嵌入到漿料中，但要避免用力過大，否則可能會使?jié){料移位。

對于密集的電路板，請按尺寸順序放置元件 - 從較小的元件（如電阻器和電容器）開始，然后再移動到較大的 IC。這降低了撞倒已放置的部件的風險。

第 5 步：回流焊膏

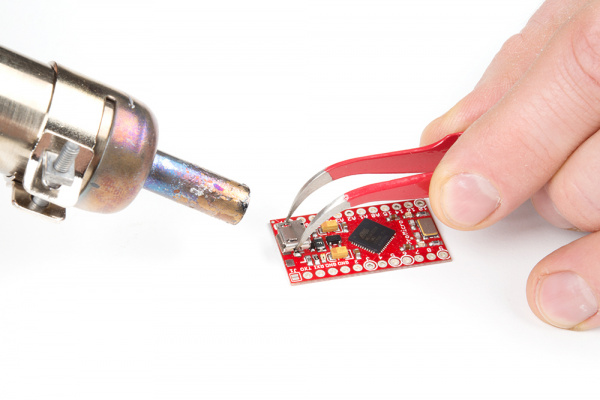

放置完所有組件后，就該熔化焊膏以形成永久連接了。對于使用焊膏進行手工焊接，熱風返修臺是業余愛好者最容易使用的工具。根據制造商的建議，無鉛焊膏的溫度設置為 220-250°C （428-482°F） 左右，含鉛焊膏的溫度設置為 180-200°C （356-392°F） 左右。

將熱風噴嘴放在板上方約 2-3 英寸（5-7 厘米）處，然后以緩慢的圓周運動移動它，以均勻加熱該區域。您會看到糊狀物在融化時變得有光澤——這通常需要每個部分 30-60 秒。避免過熱，因?yàn)樗鼤?huì)損壞元件或從 PCB 上抬起墊子。

如果您沒有熱風工具，小型烤面包機可以用作臨時回流焊烤箱。將烤箱預熱到適當?shù)臏囟?，并遵循回流曲線（逐漸加熱和冷卻）以防止熱沖擊。始終密切監控過程，以免燒毀電路板。

第 6 步：檢查并清潔電路板

回流焊后，讓 PCB 自然冷卻幾分鐘。在放大鏡或顯微鏡下檢查焊點。尋找能完全弄濕焊盤和元件引線的有光澤、光滑的接頭。如果您發現橋接（連接相鄰焊盤的焊料）或冷點（暗淡、不均勻的焊料），請應用額外的助焊劑并用烙鐵或熱風工具重新加熱該區域以糾正它。

最后，用異丙醇和刷子清潔電路板以去除任何助焊劑殘留物。即使使用免清洗膏，清潔也可以改善電路板的外觀并防止長期腐蝕。

家用焊膏的成功秘訣

為確保家用焊接用焊膏的結果一致，請牢記以下提示：

• 快速而小心地工作：如果焊膏暴露在空氣中時間過長，則會變干。在 10-15 分鐘內應用并放置組件以避免出現問題。

• 正確儲存漿料：將未使用的焊膏保存在冰箱中（約 5-10°C 或 41-50°F）以延長其保質期，通常為 6-12 個月。使用前務必讓它升溫至室溫。

• 在廢紙板上練習：如果您不熟悉手動焊膏應用，請?jiān)跍y(cè)試PCB上練習，以便在進行實際項目之前了解注射器和牙簽方法。

• 使用 Minimal Paste：一個常見的錯誤是涂抹過多的糊狀物。請記住，對于大多數 SMD 焊盤來說，薄層（約 0.1-0.2 毫米厚）通常就足夠了。

• 檢查組件數據表：某些組件具有特定的回流焊曲線或溫度限制。查看他們的數據表以避免在加熱過程中損壞。

常見挑戰以及如何克服這些挑戰

即使經過精心準備，在使用焊膏進行手工焊接時也可能會遇到一些障礙。以下是常見問題和解決方案：

• Solder Bridging（焊料橋接）：如果焊料連接相鄰的焊盤，請使用帶有細頭和吸錫芯的烙鐵去除多余的焊料。在重新加熱之前添加助焊劑有助于分離接頭。

• 不均勻的糊狀應用：如果焊膏點不一致，請使用焊膏注射器施加穩定的壓力來改進您的技術。牙簽法也有助于消除細微的差異。

• 組件偏移：如果組件在回流焊過程中移動，請確保漿料足夠粘，以便在加熱前將其固定到位。在較大的組件上涂抹少量漿料可以提供額外的抓地力。

• 冷焊點：暗淡或破裂的接頭表明熱量不足。用熱風工具或熨斗重新加熱該區域，添加一點助焊劑以改善流動性。

為什么手動焊膏應用非常適合業余愛好者

對于業余愛好者來說，用于 DIY PCB 的焊膏提供了一種經濟高效的方式來處理復雜的項目，而無需投資專業設備。焊膏牙簽法和使用焊膏注射器等技術使任何擁有基本工具和一點耐心的人都可以使用。此外，掌握手動焊膏應用可以培養轉化為更高級電子工作的技能，為復雜的設計和維修打開大門。

與傳統焊接相比，焊膏降低了使用烙鐵使元件過熱的風險，因?yàn)樵诨亓骱高^(guò)程中熱量施加得更均勻。它還允許您在具有多個組件的電路板上更快地工作，因?yàn)槟梢栽诩訜崆耙淮涡酝磕ê齽┖头胖貌考?/span>
