在快節奏的電子世界中，高速 PCB 設計需要精確和謹慎，尤其是在選擇電阻器、電容器和電感器等無源元件時。對于工程師和設計師來說，經常會出現一個問題：如何選擇合適的無源元件來確保高速電路中的信號完整性和性能？答案在于了解元件行為的細微差別，例如電容器中的寄生電感、PCB 上的電阻器容差以及它們對高頻信號的影響。

為什么無源元件選擇在高速 PCB 設計中很重要

高速 PCB 的工作頻率，即使是最小的細節也會顯著影響性能。以千兆赫茲速度傳輸?shù)男盘?hào)（通常超過 1 GHz）可能會因寄生效應、阻抗失配和元件容差而失真。無源元件雖然看似簡單，但在維護信號完整性、過濾噪聲和確保電力傳輸方面發揮著關鍵作用。電容器或電阻器選擇不當可能會引入不需要的噪聲、串?dāng)_或信號延遲，從而導致系統故障。

例如，在高速數字電路中，具有高寄生電感的電容器可能無法在 100 MHz 以上的頻率下有效地去耦噪聲。同樣，具有寬容差的電阻器可能會使分壓器輸出偏斜，從而影響邏輯電平。通過優先考慮組件選擇的戰略方法，您可以降低這些風險并構建為高速環境量身定制的穩健設計。

了解無源元件中的寄生效應

在高頻下，無源元件表現出偏離其理想特性的寄生行為。如果不考慮這些影響，電容中的寄生電感、電感中的寄生電容和等效串聯電阻 （ESR），會降低性能。讓我們分解一下這些影響以及它們?nèi)绾斡绊懜咚?PCB 設計。

電容器中的寄生電感

電容器對于高速設計中的去耦和濾波至關重要，但它們并不完美。由于其引線和內部結構，每個電容器都有少量的寄生電感，通常在 0.5 至 2 nH 的范圍內。這種寄生電感電容效應在高頻下變得有問題，它會導致電容的行為更像電感器，從而降低其過濾噪聲或穩定電壓的能力。

為了最大限度地減少這種情況，請選擇具有低等效串聯電感 （ESL） 的電容器。與較大尺寸相比，采用較小封裝的表面貼裝多層陶瓷電容器 （MLCC）（如 0402 或 0603）通常具有更低的 ESL。此外，將電容器放置在靠近 IC 電源引腳的位置（最好在 0.1 英寸以內）可以減少走線電感并提高去耦效率。

電感中的寄生電容

用于電源濾波和 RF 電路的電感器在其繞組之間受到寄生電容的影響。在高頻下，該電容會產生并聯諧振，允許不需要的信號通過。對于高速設計，請選擇具有高自諧振頻率 （SRF） 的電感器，確保其超過您的工作頻率。例如，如果您的電路工作在 500 MHz，請選擇 SRF 高于 1 GHz 的電感器，以避免諧振問題。

等效串聯電阻 （ESR）

電容器和電感器中的 ESR 會引入功率損耗并影響濾波性能。在高速設計中，低 ESR 電容器對于保持向 IC 的穩定供電至關重要。具有高 ESR 的電容器可能會產生電壓紋波，尤其是在工作頻率為 1 MHz 或更高的開關電源中。始終檢查數據表中的 ESR 值 — 瞄準 ESR 低于 0.1 歐姆的電容器以獲得最佳結果。

電阻容差及其對高速 PCB 的影響

電阻器可能看起來很簡單，但它們的容差在電阻器容差 PCB 應用中起著重要作用，尤其是在高速電路中。容差表示電阻器的實際值可以偏離其標稱值的程度，通常以百分比表示。常見的公差范圍為 1% 到 5%，但在精密電路中，即使是 1% 的偏差也會導致問題。

例如，在 2.5 GHz 通信系統中用于信號調節的分壓器中，容差為 5% 的電阻器可能會使輸出電壓偏移高達 50 mV，從而可能導致信號誤讀。為避免這種情況，對于關鍵應用，請使用 1% 或 0.1% 容差的電阻器。此外，還要考慮電阻溫度系數 （TCR），因?yàn)殡娮杵鲿?huì)隨著溫度變化而漂移，因此 TCR 值應低于 50 ppm/°C，以便在不同條件下保持穩定性。

另一個因素是額定功率。高速電路通常涉及快速開關，產生熱量。確保電阻器能夠處理功率耗散而不會過熱，因?yàn)檫@會改變電阻值并降低性能。一般規則是選擇額定功率至少為預期耗散兩倍的電阻器;例如，如果您的電路功耗為 0.25 W，請選擇 0.5 W 電阻。

高速設計選擇 PCB 無源元件的關鍵因素

為高速 PCB 選擇合適的無源元件涉及平衡多個參數。本 PCB 無源元件選擇指南概述了設計過程中要考慮的最關鍵因素。

頻率響應和阻抗匹配

在高速設計中，組件必須在工作頻率范圍內保持其性能。應根據電容器和電感器在目標頻率下的阻抗來選擇它們。例如，用于 1 GHz 信號的去耦電容器在該頻率下應具有低阻抗，最好低于 1 歐姆。使用制造商數據表或仿真工具驗證阻抗曲線并確保與您的設計兼容。

阻抗匹配對于防止信號反射同樣重要。在工作頻率為 2.4 GHz 的射頻電路中，阻抗不匹配會導致駐波比 （SWR） 大于 1.5，從而導致信號丟失。選擇與傳輸線的特性阻抗一致的電阻器和其他元件，在 RF 應用中通常為 50 歐姆。

封裝尺寸和安裝電感

較小的元件封裝，如 0201 或 0402，由于其寄生電感較低，因此在高速設計中通常是首選。然而，極小的封裝可能更難組裝，并可能增加制造成本。通過選擇封裝尺寸來取得平衡，該封裝尺寸既能最大限度地減少寄生效應，又能確?？煽康暮附印＠?，0402 電容器通常提供很好的折衷方案，安裝電感約為 0.6 nH，而 0805 封裝的安裝電感約為 1.2 nH。

材料和介電特性

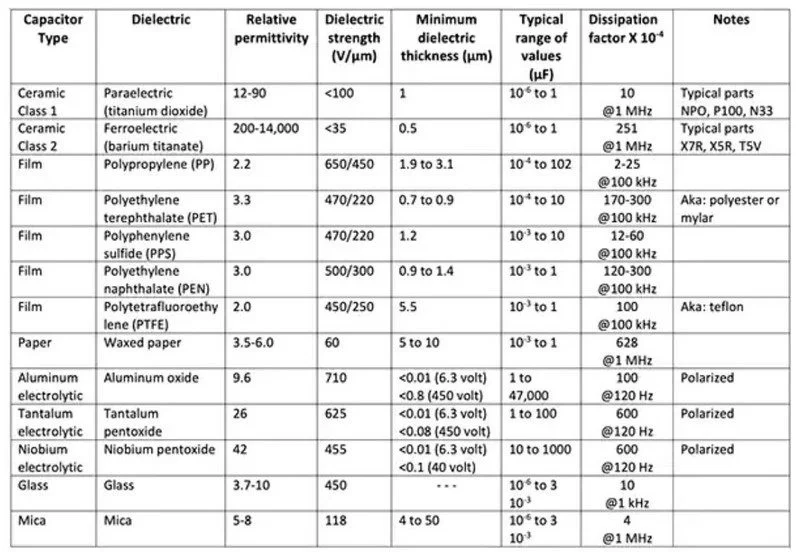

對于電容器，介電材料會影響高頻下的性能。X7R 和 X5R 陶瓷因其在溫度范圍內的穩定性而廣受去耦的影響，盡管它們?cè)谥绷髌孟驴赡軙?huì)出現電容降低。對于高頻濾波，請考慮使用 NP0/C0G 電容器，它具有最小的電容變化和低損耗，非常適合 500 MHz 以上的信號。

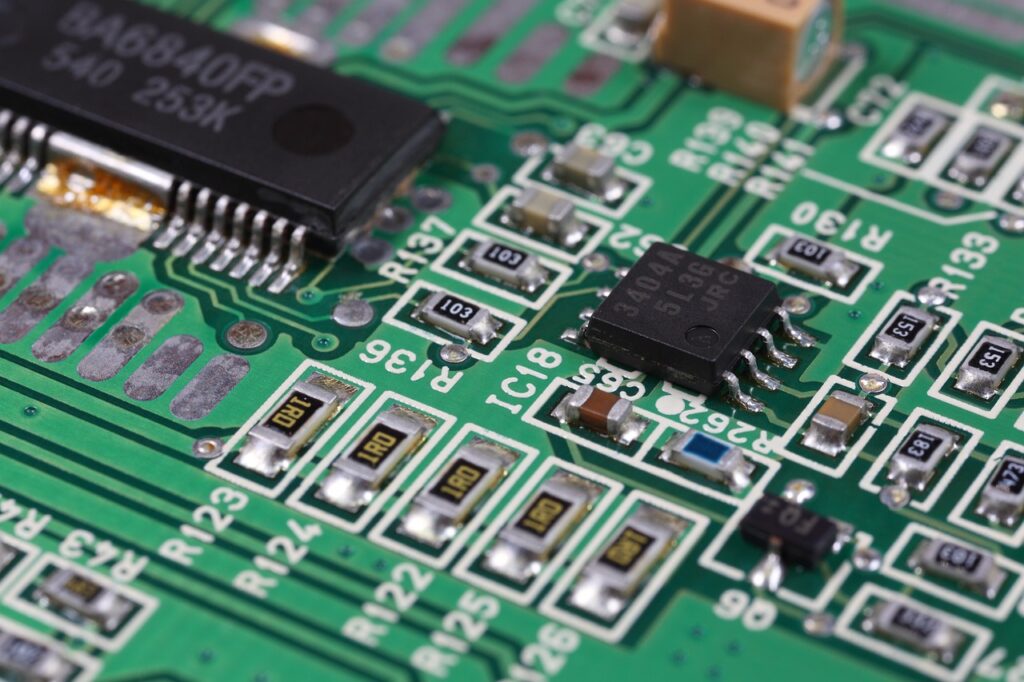

使用無源元件進行高速 PCB 布局的實用技巧

組件選擇只是成功的一半;在高速 PCB 設計中，正確的布局和布局同樣重要。以下是優化設計的一些實用技巧：

• 最小化跟蹤長度：使元件和 IC 引腳之間的走線盡可能短，以減少寄生電感。對于去耦電容器，走線長度應低于 0.1 英寸，以保持低阻抗路徑。

• 使用地平面：高速信號下方的實心接地層可減少電磁干擾 （EMI） 并提供低阻抗返回路徑。避免在關鍵元件下分裂接地層，以防止信號環路。

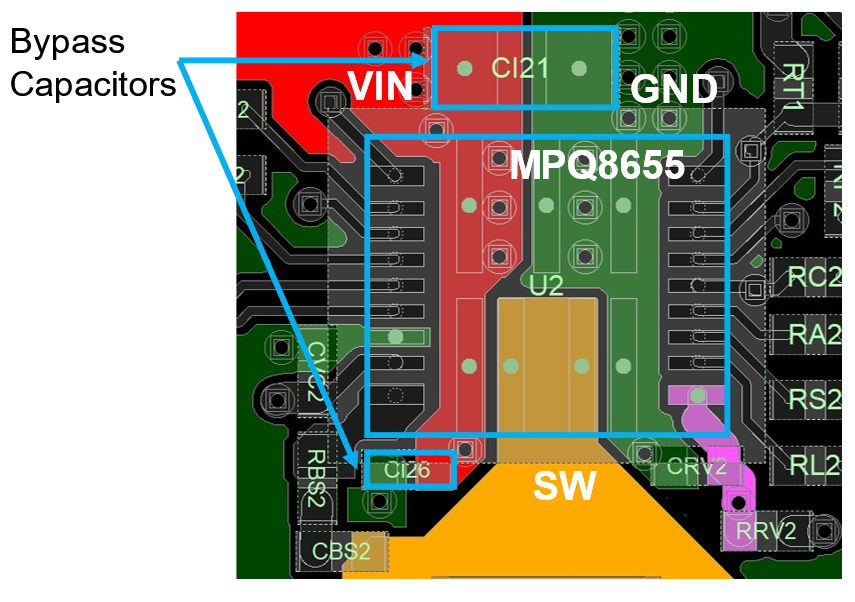

• 有策略地放置去耦電容器：將去耦電容器放置在靠近 IC 電源引腳的位置，使用最靠近引腳的較小值電容器（例如 0.1 μF）進行高頻噪聲過濾，然后是較大值（例如 10 μF）用于大容量電容。

• 避免過孔電感：高速路徑中過多的過孔會增加電感，通常每個過孔約為 1 nH。盡量減少過孔的使用或并聯使用多個過孔以降低有效電感。

選擇無源元件時要避免的常見錯誤

即使是經驗豐富的設計師也可能在組件選擇時犯錯誤。以下是一些需要注意的陷阱：

• 忽略寄生效應：不考慮寄生電感或電容可能會導致意外的信號行為。始終查看組件數據表中的 ESL、ESR 和 SRF 值。

• 忽略寬容：在精密電路中使用具有寬容差的電阻器或電容器可能會引入誤差。對于關鍵應用，請堅持嚴格的公差（1% 或更高）。

• 忽略溫度影響：組件會隨溫度漂移，從而影響性能。選擇具有低溫度系數的部件，以確保在不同環境中的穩定性。

• 組件尺寸不當：選擇額定功率不足或封裝尺寸不正確的組件可能會導致過熱或組裝問題。根據設計要求仔細檢查規格。

用于組件選擇的工具和資源

瀏覽大量的無源元件可能令人生畏，但有幾種工具可以簡化這個過程。在線元件庫和仿真軟件允許您在虛擬電路中對寄生效應進行建模并測試元件行為。許多制造商提供詳細的數據表和阻抗圖以幫助進行選擇。此外，PCB 設計軟件通常包括分析信號完整性和功率分配的功能，幫助您在制造之前驗證您的選擇。

對于高速設計，請考慮使用 SPICE 仿真來評估元件在不同頻率下如何與電路交互。這些仿真可以在設計階段的早期發現諧振或阻抗不匹配等問題，從而在原型設計期間節省時間和成本。

通過智能元件選擇構建更好的高速 PCB

掌握無源元件的選擇是高速 PCB 設計成功的基石。通過了解寄生電感電容行為等寄生效應的影響，優先考慮電阻容差 PCB 考慮因素，并遵循布局最佳實踐，您可以創建即使在數千兆赫頻率下也能可靠運行的電路。本 PCB 無源元件選擇指南提供了應對這些挑戰的路線圖，提供了實用技巧和見解，以增強您的設計。
