PCB組件中常見電子元件故障的故障排除

  • 2025-07-01 10:55:00
  • 瀏覽量:96

如果您正在處理出現故障的 PCB 組件,識別和排除電子元件故障對于恢復功能至關重要。無論是電容器短路、電阻器燒毀還是 IC 沒有響應,了解根本原因和診斷方法可以節省時間和資源。在這份全面的 PCB 故障排除指南中,我們將深入探討電子元件故障分析,涵蓋常見的電容器故障、電阻器燒毀原因、診斷 IC 問題和 SMD 元件測試。最后,您將有可行的步驟來查明和解決 PCB 組件中的問題。



為什么 PCB 組件中會發生電子元件故障

PCB 組件中的電子元件可能由于多種原因而失效,包括熱應力、電氣過應力、機械損壞和環境因素。這些故障通常會導致電路故障、性能降低或系統完全故障。根據行業研究,超過 60% 的 PCB 故障與設計不當、制造缺陷或作壓力引起的組件問題有關。了解這些故障模式是有效故障排除的第一步。

在下面的部分中,我們將分解最常見的組件故障、其原因以及如何使用實用技術對其進行診斷。無論您是工程師還是業余愛好者,這些見解都將幫助您精確地解決問題。

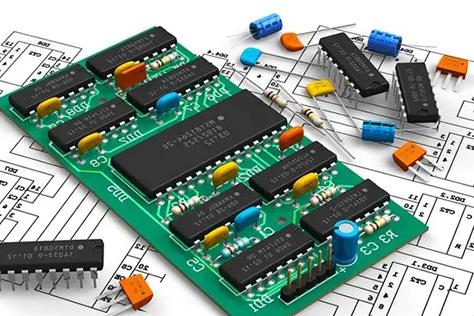

用于故障排除的 PCB 組裝組件的標記圖



常見電容器故障:原因和診斷

電容器對于 PCB 組件中的濾波、儲能和信號耦合至關重要,但它們也是最容易發生故障的組件之一。常見的電容器故障包括泄漏、短路和電容損失。這些問題通常源于過壓、過熱或制造質量差。

例如,電解電容器可能會因電解液干涸而失效,尤其是長時間暴露在 85°C 以上的溫度下時。另一方面,陶瓷電容器在機械應力下可能會開裂或由于制造缺陷而出現短路。一項研究發現,消費電子產品中近 30% 的 PCB 故障與電容器問題有關。

如何診斷電容器故障:

  • 目視檢查:尋找 PCB 上是否有凸出、泄漏或破裂的電容器。這些都是失敗的明顯跡象。

  • 萬用表測試:將萬用表設置為電容模式,以測量該值是否與額定規格匹配(例如,10μF 電容器的讀數應接近該值)。如果它明顯較低或讀數為短 (0 歐姆),則電容器有故障。

  • 在線測試:使用 ESR (等效串聯電阻) 計檢查高電阻,這表明退化,尤其是在電解電容器中。

解決問題:用與原始電壓和電容額定值匹配的電容器替換有故障的電容器。確保正確的焊接技術以避免進一步的損壞。

電解電容器鼓起表明 PCB 出現故障



電阻器燒毀原因和故障排除技巧

電阻器控制電流并分壓電路中的電壓,但由于功率耗散過大、設計不良或環境因素,它們可能會燒壞。電阻器燒毀的原因包括電流超出其額定功率的過載(例如,處理 0.5W 功率的 0.25W 電阻器會過熱)和長時間暴露在高溫下。

例如,如果受到潮濕的影響,碳膜電阻器會隨著時間的推移而退化,從而導致電阻值發生變化。SMD 電阻器可能會因組裝或熱循環過程中的機械應力而失效。

如何識別電阻器燒毀:

  • 視覺體征:檢查電阻器本體是否有變色、炭化或裂紋。燒焦的電阻器通常具有明顯的燒焦材料氣味。

  • 電阻測量:在電阻模式下使用萬用表檢查電阻器是否與其標示值匹配(例如,1kΩ 電阻器的讀數應接近 1000 歐姆)。開路(無限電阻)或短路(0 歐姆)表示故障。

  • 電路分析:使用 P = I2R 計算預期功耗。如果實際功率超過電阻器的額定值,則可能是燒毀的原因。

防止將來的故障:對于大電流應用,使用具有更高額定功率的電阻器,并通過 PCB 布局設計確保適當?shù)纳帷?/span>



診斷 IC 問題:識別有故障的集成電路的步驟

集成電路 (IC) 是許多 PCB 組件的核心,處理處理和信號放大等復雜功能。由于 IC 問題的復雜性,診斷 IC 問題可能具有挑戰性,但常見問題包括內部短路、開路或由靜電放電 (ESD)、過壓或熱應力引起的邏輯故障。

例如,額定工作電壓為 5V 的 IC 如果暴露在 12V 尖峰下,可能會發生故障,從而損壞內部晶體管。同樣,組裝過程中的焊接不良會導致冷接,從而導致間歇性故障。

診斷 IC 問題的步驟:

  • 電源檢查:使用萬用表確認 IC 在其電源引腳上接收到正確的電壓(例如,根據數據表中的 3.3V 或 5V)。

  • 信號測試:使用示波器檢查輸入和輸出信號。如果邏輯 IC 應該以 1MHz 輸出 5V 方波,但沒有信號或波形失真,則可能是故障。

  • 熱成像:使用熱像儀檢測 IC 過熱,這可能表明內部短路或過載。

  • 更換測試:如果其它診斷失敗,請更換 IC 和已知良好的 IC,以查看問題是否得到解決。

專業提示:始終處理具有 ESD 保護的 IC,以防止在故障排除過程中損壞。使用防靜電腕帶或墊子。

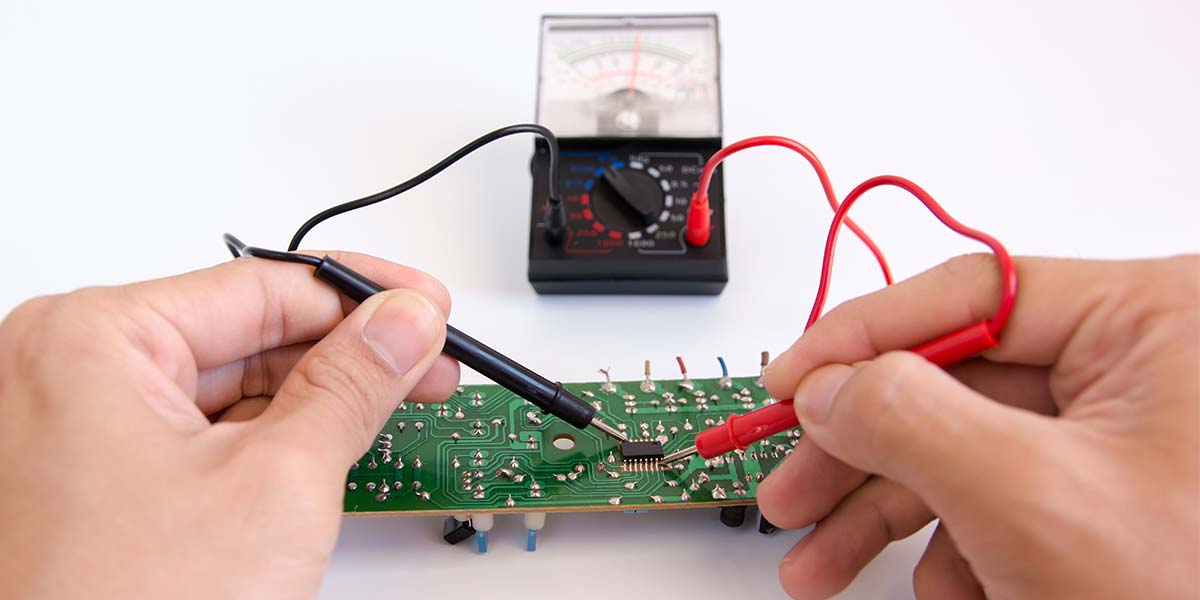

使用萬用表測試 PCB 上的 IC 引腳以進行故障排除



SMD 組件測試:表面貼裝器件的技術

電阻器、電容器和二極管等表面貼裝器件 (SMD) 因其緊湊的尺寸而廣泛用于現代 PCB 組件。然而,它們的小尺寸使 SMD 組件測試變得棘手。故障通常是由于焊接不良、機械應力或運行過程中的熱循環而發生的。

例如,如果烙鐵施加過多的熱量,SMD 電容器可能會失效,從而導致內部損壞。同樣,如果 PCB 在處理過程中彎曲,SMD 電阻器也會開路。

如何測試 SMD 組件:

  • 放大目視檢查:使用放大鏡或顯微鏡檢查焊點是否破裂、組件未對準或可見損壞。

  • 連續性測試:將萬用表設置為連續性模式,并探測 SMD 焊盤以檢查是否開路或短路。請小心,因?yàn)?SMD 組件很脆弱。

  • 用于隔離測試的拆焊:如果在線測試沒有結論,請使用熱風返修臺移除 SMD 組件,并用萬用表單獨測試。

  • LCR 儀表用途:對于 SMD 電容器和電感器,LCR 表可以在電路外部準確測量電感、電容和電阻。

最佳實踐:投資購買適當?shù)墓ぞ撸缂?xì)尖鑷子和熱風站,以便在測試和更換期間安全處理 SMD 組件。

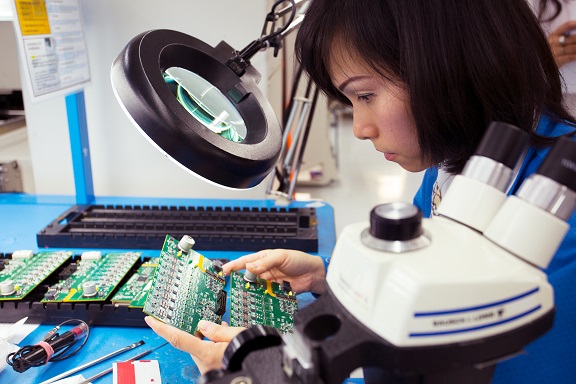

用放大鏡檢查 PCB 上的 SMD 元件



電子元件故障分析:一種系統的方法

有效的電子元件故障分析需要一種結構化的方法來識別根本原因并防止再次發生。無論您是處理單個故障元件還是 PCB 組件中的系統問題,請按照以下步驟作:

  1. 記錄癥狀:記下電路的行為,例如無電源、間歇性作或特定組件過熱。

  2. 隔離故障:使用原理圖來跟蹤信號路徑并縮小問題區域(例如,電源部分或信號處理階段)。

  3. 測試組件:從電阻器和電容器等無源元件開始,然后轉向 IC 和晶體管等有源元件。

  4. 分析環境因素:檢查 PCB 是否暴露在可能導致故障的極端溫度(高于 100°C)、潮濕或機械沖擊下。

  5. 記錄發現:保留故障組件、測試結果和更換結果的日志,以識別反復出現的問題的模式。

通過遵循這種系統的方法,您可以減少故障排除時間并提高 PCB 組件的可靠性。





防止 PCB 組件中的元件故障

雖然故障排除是必不可少的,但首先防止組件故障會更好。以下是提高 PCB 組件使用壽命的可行技巧:

  • 可靠性設計:使用具有適當電壓、電流和溫度額定值的組件。例如,如果電路在 12V 下工作,則選擇額定電壓為 16V 的電容器以提供安全裕度。

  • 熱管理:在您的設計中加入散熱器或通風裝置,以將溫度保持在臨界閾值以下(例如,大多數元件低于 70°C)。

  • 優質組件:從信譽良好的供應商處采購組件,以避免假冒或不合格的零件過早失效。

  • 正確組裝:確保精確的焊接技術,尤其是對于 SMD 組件,以避免冷接或熱損傷。

  • 環境保護:使用保形涂層保護 PCB 免受濕氣和灰塵的影響,尤其是在惡劣環境中。

在設計和裝配階段實施這些策略可以顯著降低失敗的可能性。



有效 PCB 故障排除所需的工具

擁有正確的工具可以更快、更準確地進行故障排除。以下是診斷電子元件故障的基本設備列表:

  • 數字萬用表:用于測量電壓、電流、電阻和電容。

  • 示波器:分析信號完整性和波形問題,尤其是 IC。

  • ESR 計:專門用于在線測試電容器的健康狀況。

  • 熱像儀:在沒有物理接觸的情況下檢測過熱的組件。

  • 熱風返修臺:用于安全拆卸和更換 SMD 元件。

  • 放大工具:例如用于檢查小型 SMD 零件的顯微鏡或放大鏡。

投資于這些工具可確保您可以自信地處理各種故障排除場景。

帶有 PCB 故障排除和組件測試工具的工作臺。



掌握 PCB 故障排除以實現可靠的組件

解決 PCB 組件中的常見電子元件故障并不一定令人生畏。通過了解常見電容器故障、電阻器燒毀原因和 IC 問題等問題背后的原因,并掌握 SMD 元件測試等技術,您可以快速診斷和解決故障。系統化的電子元件故障分析方法,加上正確的工具和預防措施,確保您的 PCB 組件保持可靠和高效。
