SMT與通孔:哪種元件安裝技術適合您的項目?
當談到 PCB 組裝方法時,在表面貼裝技術 (SMT) 和通孔技術 (THT) 之間進行選擇可以成就或破壞您的項目。如果您想知道哪種技術適合您的需求,以下是快速答案:SMT 非常適合緊湊、大批量和具有成本效益的設計,而通孔更適合耐用性、高功率應用和原型設計。在本詳細指南中,我們將深入探討 SMT 組裝優勢、通孔技術優勢、SMT 與通孔成本比較以及何時使用 SMT 等細節,幫助您為下一個項目做出明智的決定。
印刷電路板 (PCB) 組件是現代電子產品的支柱,組件安裝在電路板上的方式對性能、成本和制造速度起著至關重要的作用。兩種主要技術 — SMT 和通孔 — 各有其獨特的優點和缺點。無論您是在設計小型消費電子產品還是強大的工業系統,了解這些方法都是實現項目目標的關鍵。
在這篇博客中,我們將分解 SMT 和通孔之間的區別,探討它們的優缺點,比較成本,并就何時使用每種技術提供明確的指導。到最后,您將牢牢掌握哪種方法符合您的項目要求。
表面貼裝技術 (SMT) 涉及將元件直接安裝到 PCB 表面。與舊方法不同,SMT 元件沒有穿過電路板的引線。相反,它們使用自動化機械焊接到焊盤上,使過程快速高效。
由于幾個突出的優勢,SMT 已成為大多數現代電子產品的首選方法:
更小的尺寸:SMT 組件要小得多,通常只有幾毫米。這允許緊湊的設計,這對于智能手機和可穿戴設備等設備至關重要。
更高的組件密度:使用 SMT,您可以將更多元件封裝到更小的空間內,從而支持微型電路板上的復雜電路。
更快的生產:自動拾取和放置機器每小時可以放置數千個組件,在高端設置中高達 100,000 個,從而顯著縮短裝配時間。
降低大規模生產成本:由于自動化和材料使用減少,SMT 通常可以降低大規模制造的成本。
更好的高頻信號性能:SMT 可降低引線電感,提高 100 MHz 以上頻率下的信號完整性,這對于射頻和高速數字應用至關重要。
然而,SMT 并非沒有挑戰。組件尺寸小會使手動維修變得困難,并且由于機械粘合較弱,該技術可能不適用于高功率或高應力應用。

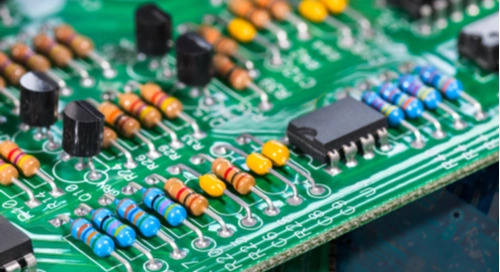

通孔技術 (THT) 是傳統的 PCB 組裝方法,其中元件引線插入電路板上的鉆孔中,并在另一側焊接。這種技術已經存在了幾十年,并且仍然廣泛用于特定場景。
通孔技術由于其獨特的優勢而仍然具有相關性:
強大的機械粘合:焊接引線可形成牢固的連接,非常適合面臨物理應力或振動的元件,例如汽車或工業設備。
高功率處理:THT 元件可以處理更高的電流和電壓,通常支持 50W 以上的功率水平,使其適用于電源和放大器。
更容易的原型設計和維修:更大的元件和可見的引線使通孔板更容易手工組裝,并使用萬用表等基本工具進行故障排除。
惡劣環境下的可靠性:安全連接可以更好地承受溫度波動和濕度,通常在 -40°C 至 85°C 的惡劣應用中可靠運行。
不利的一面是,通孔組件占用更多空間,在許多情況下需要手動或半自動組裝,并且由于工藝和鉆孔成本較慢,大批量生產通常更昂貴。
在 SMT 和通孔之間進行選擇時,成本通常是一個決定性因素。讓我們分解與每種方法相關的費用,以便讓您清楚地了解。
SMT 需要對拾取和放置機和回流焊爐等設備進行大量前期投資,高速生產線的成本從 50,000 美元到超過 500,000 美元不等。但是,一旦設置,大批量的每單位成本會急劇下降。另一方面,通孔的初始成本較低,因?yàn)樗ǔ?梢允褂没镜暮附庸ぞ呋虿ǚ搴笝C(jī)完成,起價約為 10,000 美元。
SMT 元件通常更便宜,因?yàn)樗鼈兊某叽巛^小且可批量生產。例如,表面貼裝電阻器的批量成本可能為每單位 0.01 美元,而類似的通孔電阻器可能為 0.05 美元或更高。然而,由于設計更簡單,用于高功率應用的專用通孔元件有時可能比 SMT 元件便宜。
對于大批量生產,由于自動化,SMT 以更低的勞動力成本獲勝。一條典型的 SMT 裝配線每天可能處理 10,000 塊電路板,而人工干預最少。通孔組裝通常需要手動插入,可能需要更長的時間——有時在半自動設置中每天只處理 100-500 塊電路板——這增加了人工費用。
由于 SMT 板的元件很小,并且需要熱風返修臺等專用工具,因此維修起來更難、更昂貴。維修單個 SMT 元件可能要花費 50 至 100 美元的人工費用。通孔板具有更大的零件和可接近的焊點,通??梢允褂没驹O(shè)備以每次維修不到 20 美元的價格進行修復。
總之,SMT 對于大規模、緊湊的設計更具成本效益,而通孔技術可以在經常維修的小批量、高可靠性項目中節省資金。
除了成本之外,SMT 和通孔之間的選擇也會影響 PCB 的性能和設計。以下是需要考慮的關鍵因素:
如果您的項目需要小尺寸,SMT 是明智的選擇。SMT 允許每平方英寸 100 個元件的元件密度,而由于零件較大且鉆孔較大,通孔通常為每平方英寸 10-20 個元件。
對于高速或高頻應用,SMT 提供更好的性能。較短的引線可降低寄生電感和電容,支持 1 GHz 以上的信號速度,阻抗控制在目標值的 5% 以?xún)?nèi)。通孔式引線較長,會引入更多噪聲,更適合 100 MHz 以下的低頻電路。
通孔在高熱應力或機械應力的環境中表現出色。其焊接引線提供更堅固的錨固,在振動測試中可處理比 SMT 連接大 10 倍的力。SMT 元件雖然通過先進的焊接技術進行了改進,但在類似條件下可能會開裂。
表面貼裝技術是許多現代項目的正確選擇,但它不是一個放之四海而皆準的解決方案。以下是 SMT 大放異彩的場景:
大批量生產:如果您正在制造數千或數百萬個單元,SMT 的自動化可以降低成本并加快組裝速度。
緊湊型設備:對于可穿戴設備、物聯網設備或移動設備等產品,SMT 可實現微小、輕便的設計。
高速電子器件:涉及快速數據傳輸或射頻信號的項目受益于 SMT 減少的信號干擾。
成本敏感型消費品:SMT 降低了大規模生產的單位成本,非常適合預算友好的電子產品。
但是,對于需要頻繁手動調整或極度耐用的應用,請避免使用 SMT,因?yàn)榻M件很脆弱且更難返工。
通孔技術在優先考慮可靠性和功耗的特定用例中仍然具有相關性??紤]將 THT 用于:
原型設計和測試:THT 更容易手工組裝,并在早期設計階段進行修改。
高功率應用:對于處理大電流或高電壓的電路,例如電源轉換器或電機控制器,THT 元件更加堅固。
惡劣環境:在具有振動或極端溫度的汽車、航空航天或工業環境中,THT 提供無與倫比的耐用性。
小批量或自定義版本:當自動化不可行時,THT 的簡單性可以節省小批量的設置成本。
請記住,通孔占用更多空間,并且大批量組裝速度較慢,因此不太適合緊湊型或大規模生產的設計。
在某些情況下,在同一塊板上同時使用 SMT 和通孔可以提供兩全其美的效果。例如,PCB 可能將 SMT 用于小型、高密度邏輯電路,而將通孔用于需要額外穩定性的電源連接器或大型電容器。這種混合方法在混合信號設計或需要緊湊電子元件和高功率處理的產品中很常見。
然而,組合技術會增加組裝復雜性和成本,因?yàn)樗ǔP枰獙?duì) SMT 和 THT 組件進行單獨的工藝。在選擇混合解決方案之前,請確保您的設計證明增加的費用是合理的。
在 SMT 和通孔之間做出決定取決于您項目的具體需求。如果您在大批量生產中優先考慮緊湊的尺寸、速度和成本效益,那么 SMT 組裝的優勢使其成為更好的選擇。另一方面,如果耐用性、功率處理和易于原型設計至關重要,那么通孔技術的優勢就大于缺點。
考慮您的產量、預算、環境條件和性能要求等因素。對于許多現代應用程序,SMT 是默認的,因?yàn)樗哂锌蓴U(kuò)展性和效率。然而,通孔技術在專業、堅固或小批量的場景中站穩了腳跟。通過權衡 SMT 與通孔成本的比較并了解何時使用 SMT 或 THT,您可以自信地為您的設計選擇合適的 PCB 組裝方法。
