模板厚度對焊點質量的影響
一個經常被忽視的顯著影響焊點質量的因素是模板厚度。但是,鋼網厚度究竟如何影響焊點質量呢?簡而言之,模板厚度決定了沉積在 PCB 焊盤上的焊膏量,直接影響焊點的強度、可靠性和電氣連接。由于模板厚度不當而導致的焊膏過多或過少都會導致橋接、焊料不足或機械粘合不良等缺陷。
模板厚度是指 PCB 組裝過程中模板印刷過程中使用的金屬板(通常是不銹鋼)的深度。該片材包含精確切割的孔徑,這些孔與印刷電路板 (PCB) 上的焊盤對齊。在印刷過程中,焊膏通過這些孔被推到焊盤上,然后在那里放置和焊接元件。
模板的厚度直接控制沉積的焊膏量。常見的鋼網厚度從 0.08 毫米到 0.15 毫米不等,具體取決于組件和設計要求。例如,像 0201 芯片這樣的更細間距元件通常需要更薄的模板(約 0.10 毫米)以避免過多的焊膏,而較大的元件可能需要更厚的模板(最多 0.15 毫米)以獲得足夠的焊料量。
焊點是電子元件和 PCB 之間的關鍵連接。它們提供導電性和機械強度。焊點質量差會導致以下問題:
電氣故障:焊料不足會導致開路,而過多的焊料可能導致焊盤之間短路或橋接。
機械弱點:薄弱的接頭在熱應力或機械應力下可能會開裂或斷裂,從而導致設備故障。
可靠性問題:不一致的焊點會隨著時間的推移而失效,尤其是在汽車或航空航天應用等高應力環境中。
鑒于這些風險,控制焊接過程的各個方面(包括模板厚度)對于實現一致、高質量的焊點和整體 PCB 組裝質量至關重要。
模板厚度的主要作用是調節焊膏量。模板越厚,通過孔沉積的焊膏就越多。相反,較薄的模板沉積的漿料較少。焊膏的體積使用以下公式計算:
焊膏體積 = 孔徑面積 x 模板厚度
例如,1 mm2 的孔徑和 0.12 mm 的模板厚度將沉積 0.12 mm3 的焊膏。如果模板厚度增加到 0.15 mm,則體積會增加到 0.15 mm3,增加 25%。這可能看起來很小,但對于細間距元件,即使是輕微的超額也會導致緊密間隔的焊盤之間出現橋接。
另一方面,使用太薄的模板會導致焊膏不足,從而導致接頭脆弱或不完整。這對于需要更多焊料以實現牢固機械粘合的大型組件來說尤其成問題。
讓我們分解一下 PCB 組裝過程中模板厚度影響焊點質量的具體方式:
當模板太厚時,它會沉積比需要的更多的焊膏。在回流焊過程中,這些多余的焊膏會擴散到焊盤邊界之外,從而導致:
橋:焊料連接相鄰的焊盤,造成短路。這在焊盤間距緊密的細間距元件中很常見。
焊球:過多的焊膏會在接縫區域外形成小焊珠,有短路或污染的風險。
例如,對 0402 組件使用 0.15 mm 鋼網(通常需要 0.12 mm 鋼網)可能會沉積比必要多 20-30% 的焊膏,從而增加缺陷的可能性。
太薄的模板沉積的焊膏較少,這可能導致:
不完整的關節:焊料可能無法完全覆蓋焊盤或元件引線,從而導致導電性差。
弱機械粘合:焊料不足會降低接頭承受應力的能力,隨著時間的推移會導致裂紋或失效。
例如,對于需要 0.12 mm 模板的較大組件,使用 0.08 mm 模板可能會導致接頭由于焊料量不足而在熱循環下失效。
不同的元件根據其尺寸和間距具有獨特的焊料量需求。球柵陣列 (BGA) 或 0201 芯片等細間距元件需要精確控制焊膏體積,以避免缺陷。模板厚度不匹配會破壞這種平衡,直接影響焊點質量。
雖然模板厚度是一個關鍵因素,但其他模板印刷參數在實現最佳焊點質量方面也發揮著作用。讓我們探索如何微調這些參數以及模板厚度,以獲得 PCB 裝配質量的最佳結果。

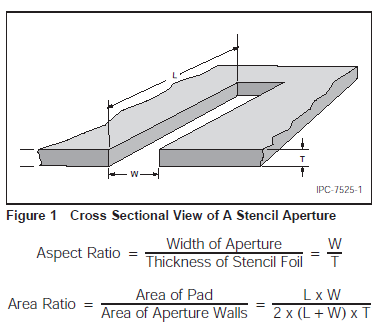

模板孔徑的大小和形狀必須與焊盤設計和組件要求相匹配。面積比(計算方法是孔徑的開放面積除以壁面積)理想情況下應高于 0.66,以獲得良好的色膏釋放。如果面積比太低,焊膏可能會粘在孔壁上,導致無論鋼網厚度如何,都會導致沉積物不一致。
焊膏的類型及其粒度應與模板厚度和孔徑大小保持一致。對于與細間距組件一起使用的較薄鋼網(例如 0.10 mm),較小的粒徑(4 型或 5 型)可確保印刷順暢并防止堵塞。使用錯誤的色膏類型可能會抵消精心選擇的模板厚度的好處。
印刷過程中刮刀的壓力和速度會影響焊膏填充孔的均勻程度。壓力過大會導致漿料涂抹,而壓力不足可能會留下縫隙。調整這些參數可確保一致地應用由模板厚度決定的焊膏量。
在具有細間距和較大元件的電路板中,單個模板厚度可能并不適合所有區域。階梯式模板在不同區域具有不同的厚度,可以解決這個問題。例如,在具有細間距元件的區域,模板的厚度可能為 0.10 mm,在較大的連接器附近可能為 0.15 mm 厚,從而優化了整個電路板的焊膏體積。

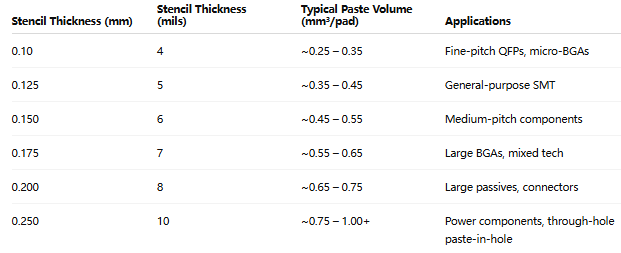

選擇合適的模板厚度是一種平衡行為,具體取決于您的特定 PCB 設計和元件組合。以下是一些幫助您做出正確選擇的一般準則:
對于細間距元件(例如 0201、BGA):使用較薄的模板 (0.08-0.10 mm) 來限制焊膏量并防止橋接。
對于標準元件(例如 0402、0603):0.12 mm 的模板厚度通常是實現焊料量良好平衡的理想選擇。
對于較大的元件(例如,連接器、通孔):選擇較厚的模板(0.15 毫米或更大),以確保有足夠的焊料以實現牢固的機械粘合。
在原型制作階段使用不同厚度的模板進行測試運行也是明智的。使用 X 射線或目視檢查回流焊后焊點,以識別橋接或焊料不足等問題。根據需要調整厚度和其他模板打印參數,以優化 PCB 組裝質量。
即使使用正確的鋼網厚度,印刷過程中也可能出現挑戰。以下是一些常見問題以及如何解決這些問題以提高焊點質量:
當色漿由于壓力過大或模板未對準而擴散到焊盤之外時,就會發生污跡。解決方案:降低刮刀壓力并確保模板與 PCB 正確對齊。
如果漿料沒有完全通過孔轉移,可能是由于面積比低或孔堵塞。解決方案:定期清潔模板,并檢查面積比是否達到建議的閾值 0.66。
焊點質量的變化可能是由于印刷不均勻或電路板翹曲造成的。解決方案:在印刷過程中,使用穩定的夾具將 PCB 保持平整,并驗證模板厚度是否適合電路板上的所有元件類型。
隨著電子產品的不斷縮小和組件密度的增加,模板設計和印刷技術正在不斷發展。納米涂層鋼網等創新技術改善了超細孔徑的色漿脫模效果,而先進的檢測系統有助于實時檢測印刷缺陷。及時了解這些趨勢可以使制造商在實現卓越的焊點質量方面占據優勢。
此外,混合組件的日益普及(將細間距表面貼裝元件與更大的通孔零件相結合)可能會增加階梯式模板的使用。這些設計允許在不同的電路板區域定制焊膏體積,無論元件多樣性如何,都能確保最佳結果。
模板厚度是 PCB 組裝過程中決定焊點質量的關鍵因素。通過控制焊膏量,它直接影響接頭的電氣和機械完整性。選擇合適的厚度,同時優化其他模板打印參數,如孔徑設計、色漿類型和打印設置,可以顯著提高 PCB 裝配質量。
