封裝和灌封電子元件的8大優勢
- 2025-06-27 09:31:00
- 瀏覽量：61
您是否正在尋找保護電子設備免受沖擊、振動、氣候條件和化學侵蝕等惡劣條件的方法？封裝和灌封是保護敏感電子元件免受環境和機械損壞的成熟技術。
什么是電子產品中的封裝和灌封？

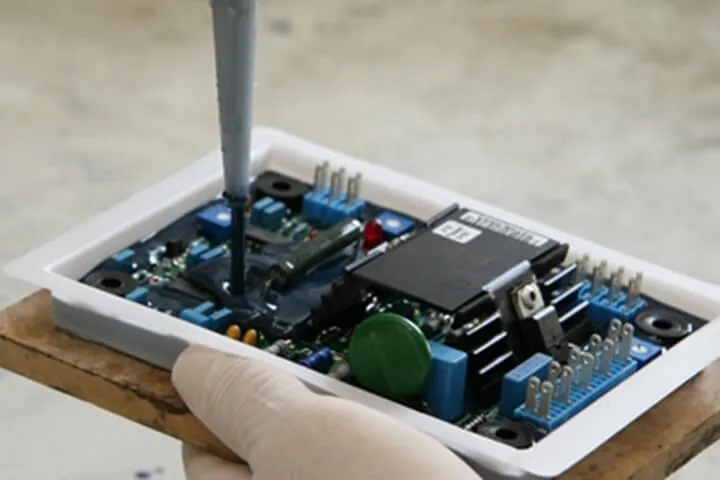

在我們進入好處之前，讓我們澄清一下 encapsulation 和 potting 的含義。封裝涉及將電子元件封裝在保護材料（通常是樹脂或聚合物）中，以保護它們免受外部因素的影響。灌封是一種類似的過程，通常涉及用環氧樹脂或硅膠等化合物填充整個外殼或組件，以提供全面保護。這兩種技術都廣泛用于汽車、航空航天和工業自動化等行業，以確保電子設備在極端條件下保持功能。
對于工程師來說，在設計必須承受沖擊、振動或暴露于化學侵蝕的系統時，了解這些過程至關重要。現在，讓我們分解一下使用封裝和灌封來保護電子產品的八個主要好處。
1. 抗沖擊和抗沖擊
惡劣環境中的電子設備（如汽車控制單元或工業機械）經常面臨突然的沖擊和沖擊。封裝和灌封在組件周圍形成一道堅固的屏障，吸收和分散沖擊力以防止損壞。例如，在電動汽車 （EV） 中，電池管理系統 （BMS） 采用環氧樹脂封裝，以承受組裝過程中的碰撞或粗暴處理。研究表明，灌封電子元件可以承受比未受保護的同類產品高 50% 的沖擊力，從而降低焊點開裂或元件破損的風險。
作為工程師，您可以選擇具有特定硬度等級（以邵氏 D 為單位測量，通常在 70-90 之間以提供剛性保護）的灌封化合物，以匹配應用中的預期沖擊水平。這可確保您的設計即使在高風險場景中也能保持可靠。
2. 抗振性
隨著時間的推移，持續的振動會使連接松動、磨損組件并導致焊點出現微裂紋。封裝和灌封將組件鎖定到位，最大限度地減少移動并抑制振動能量。這在航空航天應用中尤為重要，因為電子設備必須承受渦輪發動機或湍流飛行的振動。例如，航空電子系統通常使用硅基灌封材料，因為它們具有出色的減振性能，在 10-100 Hz 的頻率下，阻尼系數通常超過 0.5。
在設計劇烈振動的環境時，請考慮使用具有高彈性的灌封材料來吸收振蕩。這可以顯著延長電子設備的使用壽命，防止現場出現代價高昂的故障。
3. 抵御惡劣的氣候條件
暴露在極端氣候條件下（如高濕度、冰凍溫度或酷熱）會降低電子性能。封裝和灌封密封組件可防止水分進入和熱應力，確保一致運行。例如，可再生能源系統中的戶外傳感器（如太陽能逆變器）通常采用聚氨酯化合物封裝，可在 -40°C 至 85°C 的溫度下保持完整性，防止熱膨脹不匹配可能使未受保護的電路板破裂。
對于在不同氣候條件下從事項目的工程師來說，選擇具有低熱膨脹系數（CTE，通常低于 50 ppm/°C）的灌封材料可以防止在溫度波動期間對組件造成應力。這是保護電子設備免受惡劣天氣影響的實用方法。
4. 防御化學侵襲
工業環境經常使電子設備暴露在溶劑、油或腐蝕性氣體的化學侵蝕中。封裝和灌封形成一道屏障，防止化學品接觸敏感元件，避免腐蝕或短路。例如，在石油和天然氣勘探中，控制系統采用耐碳氫化合物的環氧樹脂灌封，即使在暴露于腐蝕性液體中也能確保功能。一些化合物對特定試劑具有耐化學性評級，浸泡測試顯示暴露 1,000 小時后沒有降解。
作為工程師，您可以查閱材料數據表，選擇對應用中的特定化學品具有經過驗證的耐受性的灌封化合物，從而保護您的電子設備免于過早失效。
5. 增強的電氣絕緣性
環氧樹脂和硅膠等封裝和灌封材料可提供出色的電絕緣性，防止高壓應用中的短路和電弧。這對于電力電子設備（如電動汽車中的逆變器）至關重要，因為電力電子器件的介電強度是優先考慮的。許多灌封化合物的介電強度超過 20 kV/mm，即使在高電應力下也能確保安全運行。
對于涉及高壓的設計，選擇具有高介電常數和低耗散因數的灌封材料可以提高絕緣性能，降低擊穿風險并增強
6. 改進的熱管理

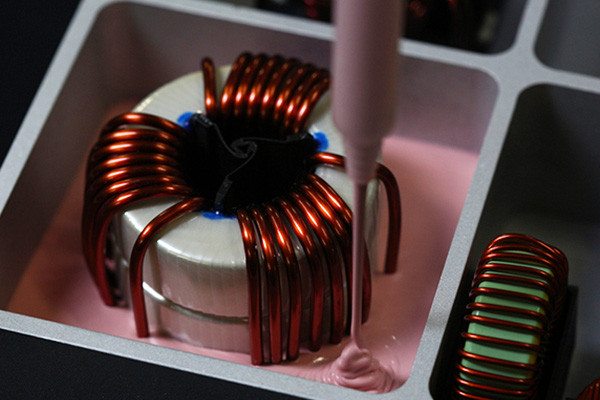

散熱是電子產品中的常見挑戰，尤其是在緊湊型或高功率系統中。一些灌封化合物是用導熱填料（如氧化鋁或氮化硼）配制的，用于將熱量從關鍵部件中轉移出去。例如，在 LED 照明組件中，導電值為 1-2 W/m·K 的導熱灌封材料有助于將結溫保持在 100°C 以下，從而將 LED 使用壽命延長多達 30%。
工程師可以通過將灌封與散熱器配對或選擇具有特定導熱系數等級的化合物來優化熱管理，確保組件在安全溫度范圍內運行。
7. 提高機械穩定性
除了防止外力外，封裝和灌封還增強了電子組件的機械穩定性。通過將組件封裝在剛性或半剛性材料中，這些技術可以防止電路板在應力下彎曲或彎曲。這在機器人等應用中至關重要，因為在這些應用中，重復運動會使連接緊張。與未受保護的設計相比，灌封組件的機械故障率通常降低 40%。
在設計機械穩定性時，請考慮灌封材料的拉伸強度（環氧樹脂通常高于 10 MPa），以確保其能夠承受物理應力而不會開裂或變形。
8. 長期耐用性和成本節約
通過結合抗沖擊、振動、氣候條件和化學侵害，封裝和灌封顯著延長了電子設備的使用壽命。這減少了頻繁維修或更換的需要，從長遠來看節省了成本。例如，在船舶電子設備中，灌封系統可以在鹽分、潮濕的環境中可靠運行超過 10 年，而未受保護的系統可能會在 2-3 年內失效。
對于工程師來說，預先投資于高質量的灌封解決方案可以降低總擁有成本，尤其是對于停機時間代價高昂的關鍵應用。始終平衡初始材料成本與預期使用壽命和維護成本節省。
選擇適合您需求的灌封材料
并非所有的灌封和封裝材料都是一樣的。以下是工程師根據應用需求選擇合適的化合物的快速指南：
環氧樹脂：最適合高機械強度和耐化學腐蝕性。非常適合工業和汽車使用。
有機硅化合物：優異的柔韌性和減振性。適用于航空航天和戶外應用。
聚氨酯：提供柔韌性和韌性的平衡，非常適合各種氣候條件下的熱循環。
始終在模擬條件下（例如，熱沖擊測試或振動表）測試材料，以確保它們滿足您的設計要求。檢查固化時間、粘度（通常為 500-5,000 cP，以便于應用）以及與組件的兼容性等規格。
實現封裝和灌封的實用技巧
對于希望通過封裝和灌封保護電子產品的工程師，以下是一些可行的提示：
準備組件：清潔并干燥所有部件，以確保灌封材料的正確粘合，防止出現空隙或薄弱點。
使用適當?shù)幕旌媳壤鹤裱圃焐剃P(guān)于雙組分化合物的指南，以實現最佳固化和性能。
考慮分配設備：自動分配器可以提高大批量生產的一致性，減少氣泡。
壓力測試：模擬真實條件，如沖擊或極端氣候條件，以在部署之前驗證您的灌封解決方案。
為什么封裝和灌封對于電子產品保護至關重要
封裝和灌封為旨在保護電子設備免受沖擊、振動、氣候條件和化學侵蝕的工程師提供了無與倫比的優勢。從增強機械穩定性到改進熱管理，這些技術可確保您的設計在最惡劣的環境中可靠運行。
