首頁 > 技術資料 > 焊膏模板設計:完美PCB印刷的關鍵因素

焊膏模板設計:完美PCB印刷的關鍵因素

  • 2025-06-20 10:20:00
  • 瀏覽量:56

焊膏模板設計是印刷電路板 (PCB) 組裝成功的基石。對于工程師來說,實現完美的焊點意味著了解模板設計的細微差別以及它如何影響表面貼裝技術 (SMT) 工藝。精心設計的模板可確保精確的焊膏應用,減少可能使項目脫軌的橋接或焊料不足等缺陷。在這篇博客中,我們深入探討了塑造有效鋼網設計的關鍵因素,提供了實用的見解來幫助您優化 PCB 打印工藝。



為什么焊膏模板設計很重要

錫膏模板是將焊膏沉積到 PCB 焊盤上的藍圖,直接影響焊點的質量。不良的模板設計會導致焊膏應用不均勻,從而導致焊橋、立碑或連接薄弱等問題,這些問題在壓力下會失效。相比之下,精心設計的模板可確保一致的漿料體積和位置,這對于可靠的電氣和機械性能至關重要。

在現代電子產品中,風險很高,因?yàn)樵诳s?。ㄏ胂?0201 電阻器或 0.4mm 間距的 BGA),而且公差比以往任何時候都更加嚴格。即使孔徑大小偏離 10% 的模板也會破壞色膏的釋放,從而導致代價高昂的返工。通過優先考慮模板設計,您可以為高效的裝配和穩健的電路性能奠定基礎。




焊膏模板設計的關鍵因素

為了實現完美的 PCB 打印,必須協調多個設計因素。下面,我們分解了最關鍵的要素,并提供可作的提示來指導您的方法。

1. 模板材料選擇

模板的材料會影響其耐用性、精度和成本。不銹鋼因其強度和耐磨性而成為行業標準,使其成為大批量生產的理想選擇。例如,一個 0.1 毫米厚的不銹鋼模板可以處理數千次打印而不會變形,從而確保批次之間的一致性。

鎳模板雖然價格較高,但由于其更光滑的孔徑壁,為細間距組件(例如 0.3mm 間距 QFP)提供了卓越的漿料釋放效果。另一方面,聚酰亞胺模板是原型的一種經濟高效的選擇,盡管它們的耐用性較差,更適合小批量運行更簡單的電路板。

提示:對于超過 500 塊板的生產運行,請選擇不銹鋼,但要考慮將聚酰亞胺用于一次性原型以節省成本。

2. 模板厚度

模板厚度決定了沉積的焊膏量,它必須符合元件要求。常見厚度范圍為 0.05 毫米至 0.2 毫米。較薄的模板(例如 0.08mm)非常適合 0402 電阻器等小元件,提供更少的漿料以防止橋接。較厚的模板(例如 0.15 毫米)適合較大的組件,如 1206 電容器,確保有足夠的漿料來形成堅固的接頭。

厚度不匹配可能會造成嚴重破壞。例如,對于 0.5mm 間距的 BGA,使用 0.2mm 模板可能會沉積過多的焊膏,從而導致焊球短路。相反,對于 QFN 封裝來說,太薄的模板可能會使接頭不足,從而影響機械強度。

提示: 使用長寬比(孔徑寬度除以模板厚度)來指導厚度選擇。將長寬比爭取在 1.5 以上,以獲得可靠的糊狀釋放。



3. 孔徑設計和尺寸

光圈設計是精度與實用性的完美結合。孔徑是模板上的孔,允許焊膏流到 PCB 焊盤上,其大小和形狀必須與焊盤布局一致。一般規則是使孔徑比墊小 10-20%,以防止過度擴張,這會導致橋接。對于 1mm x 1mm 的方形焊盤,0.8mm x 0.8mm 的孔徑是一個安全的起點。

對于細間距元件,梯形孔徑(底部較寬)通過減少堵塞來改善焊膏釋放。面積比(孔徑面積除以壁面積)應大于 0.66,以確保漿料轉移干凈。例如,在 0.4 毫米厚的模板中有一個 0.1 毫米的圓形孔徑,需要仔細設計,以避免漿料粘在孔中。

提示:對于 BGA,使用方形或圓角方形孔徑來匹配球形,對于低于 0.5mm 的間距,將孔徑尺寸減小 15%,以最大限度地減少缺陷。

4. 對齊基準標記

對齊在模板印刷中是不可協商的?;鶞?zhǔn)標記 — PCB 和模板上微小而明顯的特征 — 可實現精確定位,尤其是在自動打印機中。沒有它們,即使是 0.05 毫米的錯位也會使?jié){料沉積物移動,從而導致組件錯位。

在電路板的邊緣放置至少三個全局基準,每個基準的直徑為 1-3 毫米,與其他特征的間隙為 3 毫米。對于具有細間距 IC 的復雜電路板,請?jiān)陉P(guān)鍵元件附近添加本地基準點以微調對齊。

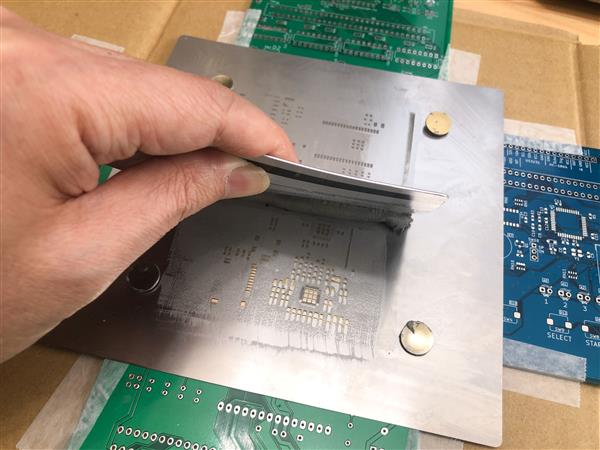

5. 刮刀參數

刮刀將焊膏涂抹在模板上,對印刷質量起著關鍵作用。它的角度、壓力和速度必須得到優化。60 度角是標準配置,用于平衡焊膏輥和孔徑填充。太陡(例如 70 度)會舀出糊狀物,而太淺(例如 45 度)會留下殘留物。

每 500 毫米刮刀長度的壓力應在 25 克左右,以實現干凈的擦拭而不會損壞模板。速度(通常為每秒 25 毫米)會影響焊膏填充孔徑的方式 - 較慢的速度適合細間距設計,而較快的速度適用于較大的焊盤。

提示:在樣品板上測試刮刀設置以找到最佳位置,先調整壓力,然后調整速度,以避免涂抹或舀起。

6. 模板制造技術

模板的制作方式會影響其性能。激光切割是黃金標準,可提供低至 0.05mm 的孔徑放置精度,是超細間距組件的理想選擇。用于鎳模板的電鑄可以產生更光滑的壁,但成本更高,并且僅用于晶圓凸塊等高端應用。

化學蝕刻雖然更便宜,但難以處理精細特征,通常會產生更粗糙的邊緣,從而捕獲糊狀物。對于 0.4mm 間距的 QFP,激光切割不銹鋼通過提供更清潔的焊膏沉積物,優于蝕刻替代品。

提示:對于間距小于 0.8 毫米的設計,請投資激光切割模板,以確保準確性和可重復性。



常見挑戰以及如何克服這些挑戰

即使采用堅固的設計,模板印刷也會遇到障礙。以下是三個常見問題及其修復:

- 橋接:由超大孔徑的過多漿料或高刮刀壓力引起。解決方案:將孔徑縮小 10%,并逐漸降低 100 克壓力。

- 漿料不足: 通常是由于孔堵塞或模板太薄。解決方案:每 10 次打印后清潔模板,并驗證厚度是否符合組件需求。

- 錯位:由于基準檢測不良或電路板翹曲造成的。解決方案:添加本地基準點并使用真空支架固定 PCB。

定期清潔鋼網(手動或自動)可防止殘留物堆積,尤其是對于細間距設計。每隔幾張照片用異丙醇快速擦拭一次,可保持孔洞清晰。



復雜設計的高級注意事項

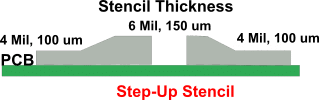

對于混合元件的高密度板,標準模板可能達不到要求。具有不同厚度的階梯模板(例如,0402 為 0.1 毫米,連接器為 0.15 毫米),允許在單塊板上定制漿料體積。這些價格較高,但對于具有不同焊盤尺寸的設計來說是必不可少的。

納米涂層,如疏水薄膜,可增強超細孔徑(例如 0.3 毫米間距)的漿料釋放。它們對于簡單的電路板來說是矯枉過正的,但對于復雜的組件來說卻改變了游戲規則,在一些研究中將缺陷減少了 20%。

提示:評估具有細間距 IC 和大功率元件的電路板的階梯鋼網,以在不影響質量的情況下平衡漿料要求。





模板印刷成功的最佳實踐

要將它們聯系在一起,請遵循以下最佳實踐:

1. 及早驗證設計:在制造前使用 PCB 設計軟件模擬漿料沉積和捕獲孔徑問題。

2. 使用原型測試:打印一些板以調整刮刀設置并確認對齊。

3. 監測焊膏狀況:將焊膏儲存在 4-10°C 下,并在使用前充分混合以保持粘度。

4. 印后檢查:使用焊膏檢測 (SPI) 來驗證體積和對齊情況,及早發現缺陷。

5. 維護模板:定期清潔并平放存放在防靜電包裝中,以防止損壞。

通過集成這些步驟,即使在具有挑戰性的設計中,您也可以最大限度地減少返工并提高裝配產量。



捷配PCB如何支持您的鋼網設計需求

當您將模板設計變?yōu)楝F(xiàn)實時,我們隨時為您提供幫助。我們先進的制造能力可提供精度低至 0.05 毫米的激光切割鋼網,非常適合細間距和高密度電路板。通過快速原型制作,我們可以在短短 24 小時內生產您的模板,讓您的項目保持正軌。



使用智能模板設計提升您的 PCB 打印

焊膏模板設計不僅僅是一個技術步驟,它是可靠 PCB 組裝的基礎。通過關注材料、厚度、孔徑設計、對齊和打印參數,您可以獲得一致、高質量的結果,滿足現代電子產品的要求。無論您是處理原型還是生產運行,這些因素都使您能夠最大限度地減少缺陷并最大限度地提高性能。

花時間改進您的模板設計流程,測試您的設置,并在需要時利用高級技術,如階梯模板或納米涂層。通過正確的方法,您可以將復雜的 PCB 布局轉變?yōu)閳?jiān)固耐用的功能性電路板,每次都能交付。
