首頁 > 技術資料 > 捷配PCB的PCB組裝工藝

捷配PCB的PCB組裝工藝

  • 2025-06-19 09:50:00
  • 瀏覽量：51

PCB 制造完成后，電路板被送到我們工廠園區內的另一棟大樓。這座建筑距離我們的 PCB 生產車間只有三分鐘的步行路程，但它擁有完全不同的設備，那里的工人執行完全不同的任務。在這座建筑中，PCB 和組件組裝在一起。自動化機器與工人一起工作，以最快的速度完成裝配過程。

焊膏模板

PCB 組裝的第一步是將焊膏涂在電路板上。首先，工人將準備好的自動上板機連接到這臺機器的前端。然后，我們的工人將預制的模板放入機器中，然后機器會自動在每塊板上涂上一層焊膏。


在刮刀快速通過兩次后，一層焊膏已涂在電路板上。接下來，電路板沿著傳送帶移動到下一個過程 - 全自動焊膏檢測 （SPI） 機器。在該機器中，激光和 3D 掃描技術用于確定每個焊盤上的焊膏是否滿足工藝要求。


掃描不到一分鐘后，設備將顯示“通過”或“失敗”。

焊膏模板



拾取和放置

在 SPI 檢查之后，電路板繼續沿著傳送帶進入全自動拾取和放置機器。目前，我們擁有七條西門子高速和高精度 SMT 生產線。


這些設備是保證我們快速交貨的關鍵，無疑是這個車間的王者?。o論如何，甚至是金錢的成本）


工作人員根據工單驗證組件后，將組件放置到供料器上。一旦供料器裝載了 SMT 工藝所需的組件，拾取和放置作就開始了。






回流焊

一旦焊膏和表面貼裝元件正確定位，它們就需要保持在原位。為了實現這一點，焊膏必須凝固，將元件粘合到電路板上。這個過程在 PCB 組裝中被稱為 “回流焊”。


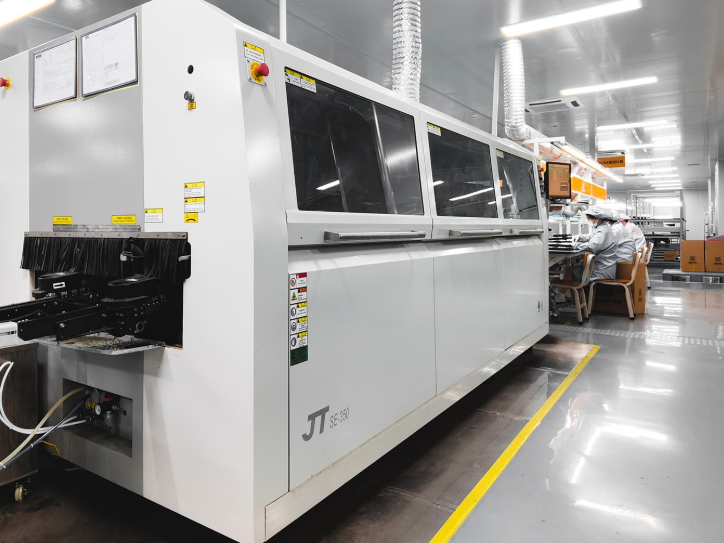

在拾取和放置步驟之后，PCB 被移動到傳送帶上，傳送帶將其運送到一個大型回流焊爐中——類似于商用披薩烤箱：）該烤箱配備了一系列加熱器，這些加熱器逐漸將電路板的溫度升高到約 250°C，該溫度足以熔化焊膏中的焊料。


當焊料熔化時，PCB 繼續通過烤箱并通過較冷的加熱器，使熔融的焊料以受控方式冷卻和凝固。這形成了一個永久性的焊點，將 SMD 牢固地連接到 PCB。


一些 PCBA 在回流焊過程中需要特殊處理，特別是對于雙面 PCB 組裝。在這些情況下，每一面都單獨進行模板和重流。首先，對元件較少且較小的一面進行模板化、放置和重流，然后是另一面。



檢驗和質量控制



在回流焊過程中焊接表面貼裝元件后，PCB 組裝尚未完成。組裝好的電路板必須經過功能測試?；亓骱高^程中的移動會導致連接不良，甚至完全沒有連接。此外，短路是一個常見問題，因?yàn)槲磳?zhǔn)的元件有時會導致本應保持獨立的電路部分之間出現意外連接。



手動檢查：盡管自動化和智能制造的趨勢不斷增長，但手動檢查仍然是 PCB 組裝過程的關鍵部分。對于小批量，設計人員進行目視檢查是確?；亓骱负?PCB 質量的有效方法。然而，隨著板數量的增加，這種方法變得不那么實用和不準確。長時間檢查小組件會導致光學疲勞，從而降低檢查的準確性。



自動光學檢測 （AOI）：自動光學檢測是更適合檢測大批量 PCB 的方法。AOI 機器使用放置在不同角度的高功率攝像頭來“查看”電路板上的焊接連接。不同類型的焊點以不同的方式反射光線，使 AOI 能夠識別質量較低的焊料。這個過程非?？?，使其能夠在相對較短的時間內處理大量 PCB。



X 射線檢測：另一種檢測方法涉及使用 X 射線，這種檢測不太常見，但對于復雜或多層 PCB 特別有用。X 射線檢測允許詳細查看內層，從而可以檢測可能隱藏在表面下的問題。







通孔元件插入



完成 SMT 流程后，我們需要處理的下一步是 THT。



電鍍通孔是 PCB 上的一個孔，其整個深度都涂有金屬。這些孔允許 PCB 組件將信號從電路板的一側傳輸?shù)搅硪粋?cè)。與 SMT 不同，焊膏在這里無效，因?yàn)樗粫鬟^孔而沒有正確粘附。



手動焊接：在手動通孔插入中，工人將元件放入各個工位的指定 PTH 中。每個板按順序在工位中移動，直到插入所有元件。這個過程可能很耗時，這就是為什么許多公司避免使用 PTH 組件進行設計的原因，盡管它們在 PCB 設計中仍然很常見。



波峰焊：波峰焊是一種更自動化的替代方案，涉及放置 PTH 組件，然后將電路板送入傳送帶上的專用烤箱。一波熔融的焊料覆蓋了電路板的底部，同時焊接了所有引腳。但是，這種方法對于雙面 PCB 來說是不切實際的，因?yàn)樗赡軙p壞精密元件。







最終檢查和功能測試

焊接后，功能測試可確保 PCB 正常運行。該測試通過在電路板上運行電源和信號，同時監控電氣特性來模擬真實世界條件。


如果電壓、電流或信號輸出偏離超出可接受的限值，則 PCB 會失效，并根據公司標準被回收或報廢。
通過檢驗的板材將被送到最終車間 — 包裝和運輸部門。工人根據要求仔細包裝板。



相信看完這篇文章，你一定對PCBA和ALLPCB有了更深入的了解！
關于我們PCBA工廠的故事還有很多，以后我們會繼續與您分享！
